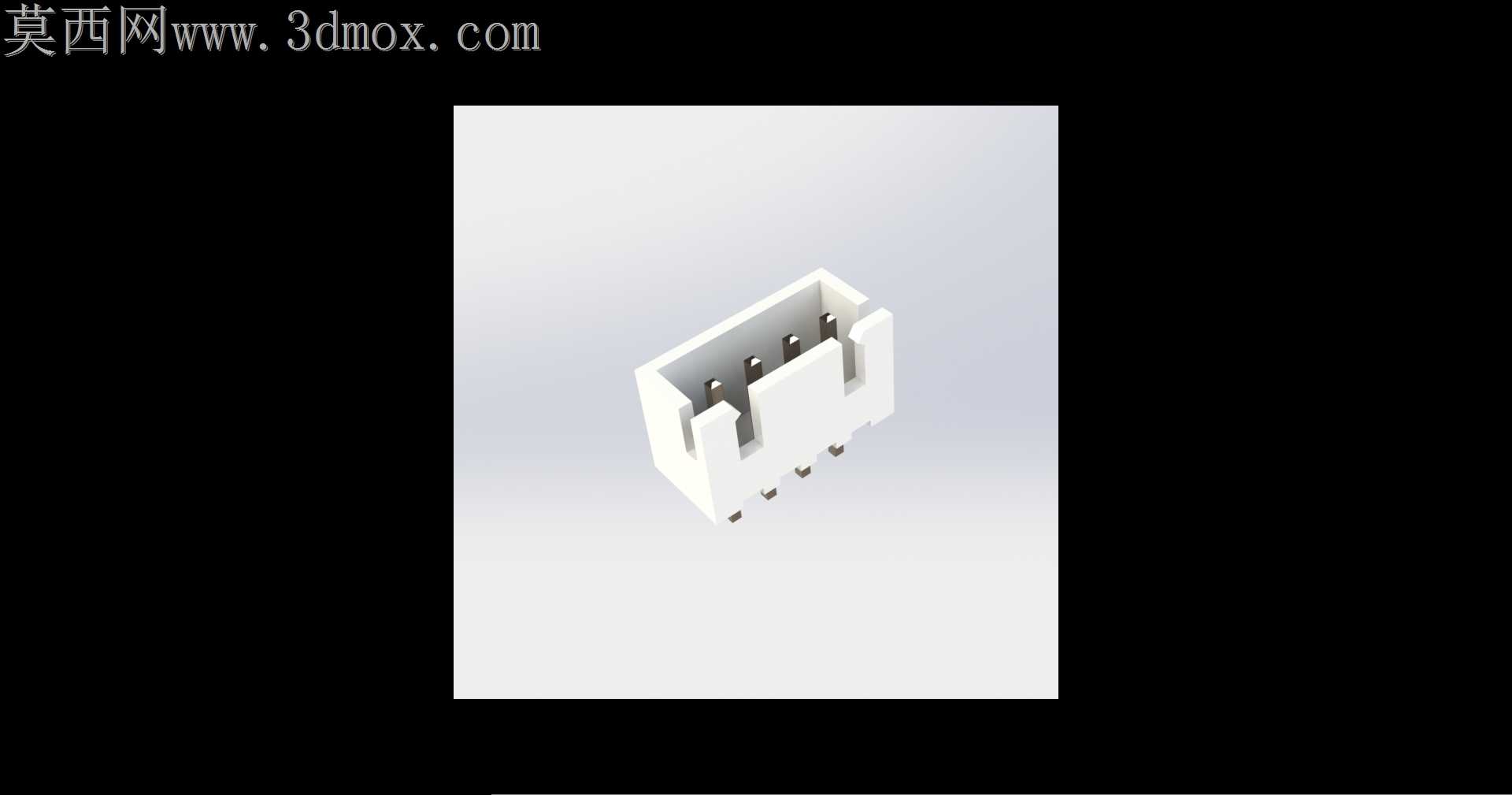

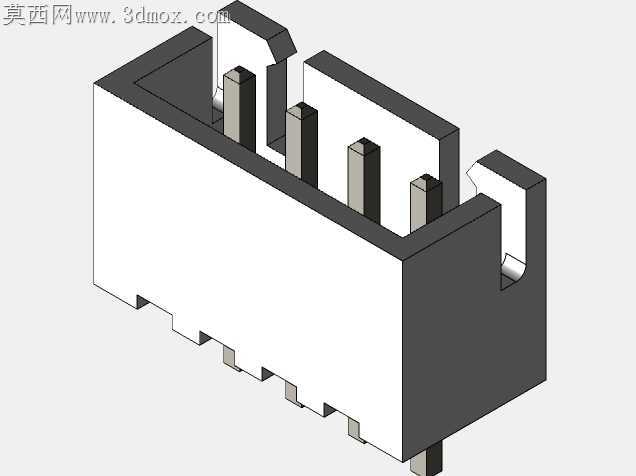

2.5mm间距4位XH卧式顶插连接器

这款4位XH顶插连接器是电子电路互联场景中极为常用的板端接插部件，主要应用在消费类电子主板、小型工控控制板、智能家居模组、电源驱动模块等场景中，承担板端与外部线束之间的信号传输、小电流供电连接功能，是低压直流电路里实现线束与PCB板快速可拆卸连接的核心配件。在实际使用场景中，这类连接器能够替代传统的焊接接线方式，大幅提升产线装配效率，同时也方便后续设备的维护检修与部件更换，避免反复拆焊对PCB焊盘造成的损伤，在小功率电子设备的内部布线中应用覆盖率极高。从功能特性来看，这款连接器采用2.5mm标准Pin距设计，适配常规XH系列端子线束，4位的通道设计可同时满足多路信号或者小电流供电的传输需求，顶插的结构设计让线束从连接器垂直于PCB板面的方向插入，能够适配板内空间局促、侧边没有足够插装余量的布局场景，卧式贴板的安装形态可以有效降低整体装配高度，适配薄型化的设备内部空间要求。在设计思路上，这款连接器充分考虑了量产装配的可靠性与使用中的连接稳定性，插合面做了导向倒角设计，能够让公端端子顺利导入母座，避免插装过程中出现针脚弯折、对位偏移的问题；本体采用耐温阻燃的工程塑料材质，能够满足波峰焊、回流焊等常规SMT或者波峰焊工艺的温度要求，不会在焊接过程中出现本体变形、针脚移位的问题；金属接触件采用弹性铜合金材质，表面做镀锡处理，既保证了接触的导通可靠性，降低接触电阻，也具备一定的抗氧化能力，保障长期使用的连接稳定性。从外形尺寸与安装边界来看，这款连接器的本体长度适配4Pin的2.5mm间距规格，整体宽度控制在极小的范围内，卧式安装时贴板高度较低，不会占用过多的板上垂直空间；焊针位置严格遵循标准XH连接器的焊盘布局规范，能够直接适配通用的标准封装库，不需要额外调整PCB焊盘设计，插装后焊针与PCB焊盘的匹配度高，焊接后的固定强度充足，能够承受常规线束拉扯的外力，不会轻易出现焊盘脱落、连接器松动的问题。同时连接器本体上设置了卡扣限位结构，当配套的公端线束插入后，卡扣会自动锁合，避免设备使用过程中受震动、拉扯影响出现线束松脱的问题，保障电路连接的可靠性，在日常使用中不需要额外做防松固定处理，就能满足多数常规民用、工业级小设备的连接可靠性要求。
