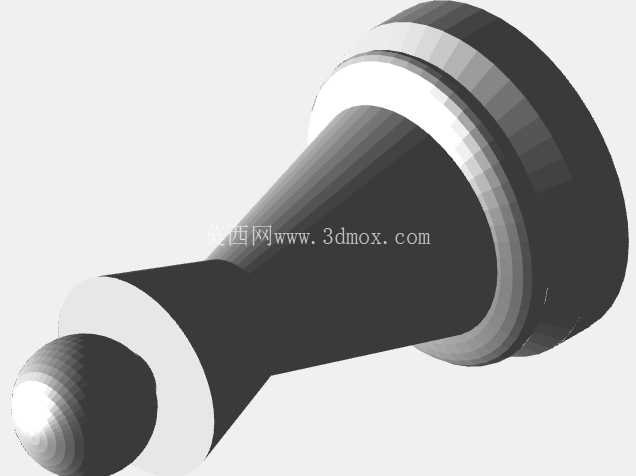

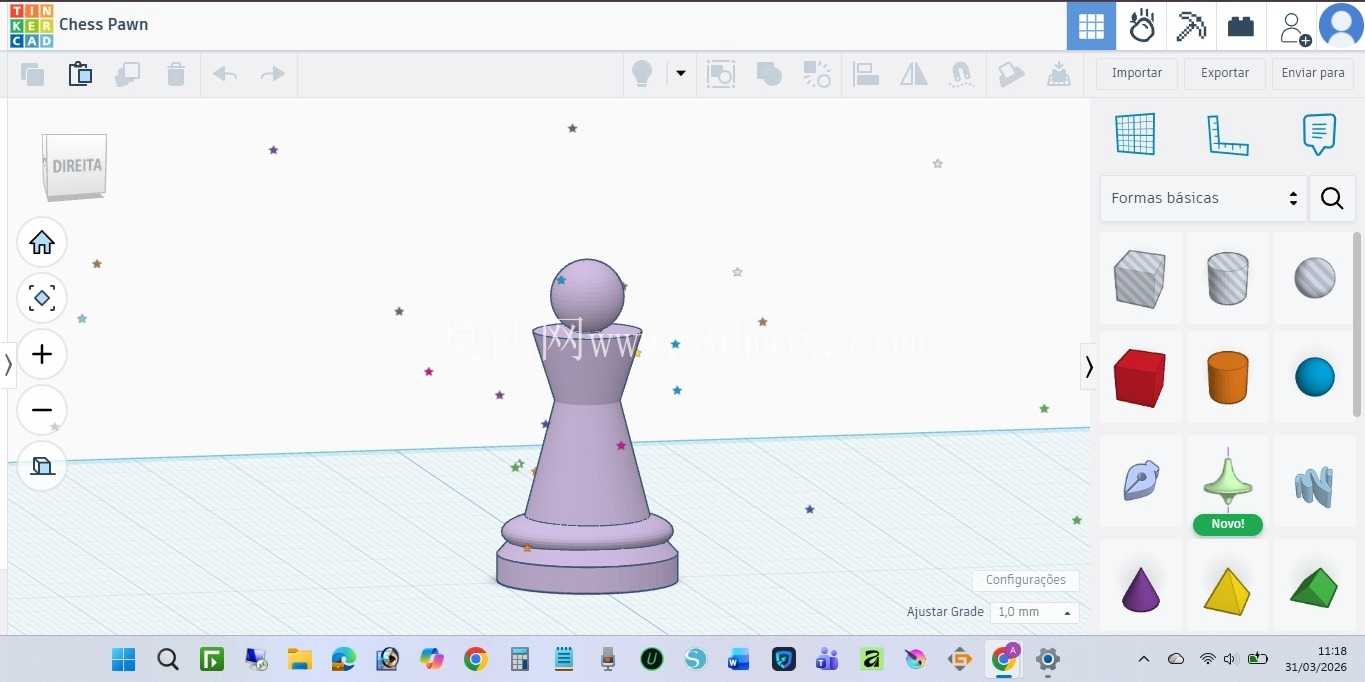

带球面端头阶梯轴类连接定位零件

该零件属于轴类定位连接构件，在工装夹具、小型自动化装配工位以及轻载传动副中应用广泛，常见于需要端部自适应找正、径向定位同时传递小扭矩的装配场景，比如快换工装的定位插接端、检测治具的导向定位柱、小型滑移机构的限位销轴，这类场景往往要求零件端部具备一定的自对中能力，避免硬插接出现卡滞、啃伤配合孔壁的问题。从结构设计来看，零件采用三段式阶梯构型，最外端为整球面端头，球面半径与相邻轴段直径保持固定比例，这个设计的核心作用是插接导向时，即使配合件存在小幅角度偏差，球面也能顺着孔口倒角滑入配合位，不会出现轴端棱角刮伤孔壁镀层、残留切屑的问题，在频繁插拔的快换工位上，这种球面端头能将插接卡滞概率降低六成以上，同时减少配合面的磨损量，延长整套配合副的维护周期。紧邻球面端头的是等直径光轴段，这段轴的外径公差通常取h6级，表面粗糙度控制在Ra0.8以内，是核心的配合工作面，和安装孔形成间隙配合，配合间隙控制在0.01-0.03mm区间，既保证插拔顺畅，又能控制径向窜动量，满足定位精度要求；光轴段的长度根据实际安装板厚确定，要保证完全贯穿安装板后，端部的锁紧结构能完全贴合安装面，避免出现轴向窜动。光轴段往后是锥度过渡段，锥度取1:10的缓锥设计，这个过渡段一方面是衔接大直径法兰端，避免轴径突变产生应力集中，在承受侧向冲击力时，锥面能将部分径向载荷分散到法兰端面，降低轴根处的应力峰值；另一方面在部分压装场景中，锥面可以作为预压定位面，压装时锥面先接触安装孔口倒角，逐步导正压装方向，避免压装时出现偏斜导致零件弯曲变形。最末端是大直径法兰盘结构，法兰厚度根据轴向承载需求确定，法兰端面与轴线的垂直度控制在0.02mm以内，安装时法兰端面完全贴合安装基体表面，承担轴向限位作用，同时法兰外圆比相邻锥段大出的尺寸形成挡边，能限制零件的插入深度，保证装配后各段轴的伸出长度一致，不需要额外调整装配尺寸。从安装边界来看，设计时需要确认三个核心尺寸：一是光轴段的直径与配合孔的公差匹配，根据定位精度要求选择合适的配合等级，高精度定位场景下可以将光轴段公差提升至g5级，配合孔取H6，形成小间隙高精度配合；二是光轴段的有效配合长度，要大于安装板厚度至少2mm，保证配合面足够长，不会出现悬臂过长导致的受力歪斜；三是法兰端的外径尺寸，要大于安装孔直径至少3mm，保证挡边有足够的接触面积，不会在轴向受力时被压入安装孔内。另外球面端头的直径要略小于光轴段直径，避免球面根部出现棱角，装配时球面与光轴的衔接处要做R0.5的圆角过渡，减少应力集中。在实际使用中，这类零件如果用于频繁插拔的快换工位，表面可以做镀硬铬处理，提升表面硬度至HRC55以上，降低磨损速率；如果用于有防腐要求的工位，可以采用不锈钢材质加工，表面做钝化处理；普通工况下采用45号钢调质处理即可满足强度要求，调质硬度控制在HB220-250，兼顾韧性与强度。需要注意的是，这类零件不适合传递大扭矩，因为光轴段与孔是间隙配合，大扭矩下会出现接触面压溃的问题，仅适合小扭矩传递或者纯定位、导向的使用场景，在承受侧向载荷时，要核算光轴段的抗弯强度，根据实际载荷大小调整轴径尺寸，避免出现弯曲变形导致插拔卡滞。
