带孔异形支撑座压铸成型结构设计

项目分类:通用五金配件 发布时间:2026-07-14 ID:1201205
  • 带孔异形支撑座压铸成型结构设计
  • 带孔异形支撑座压铸成型结构设计

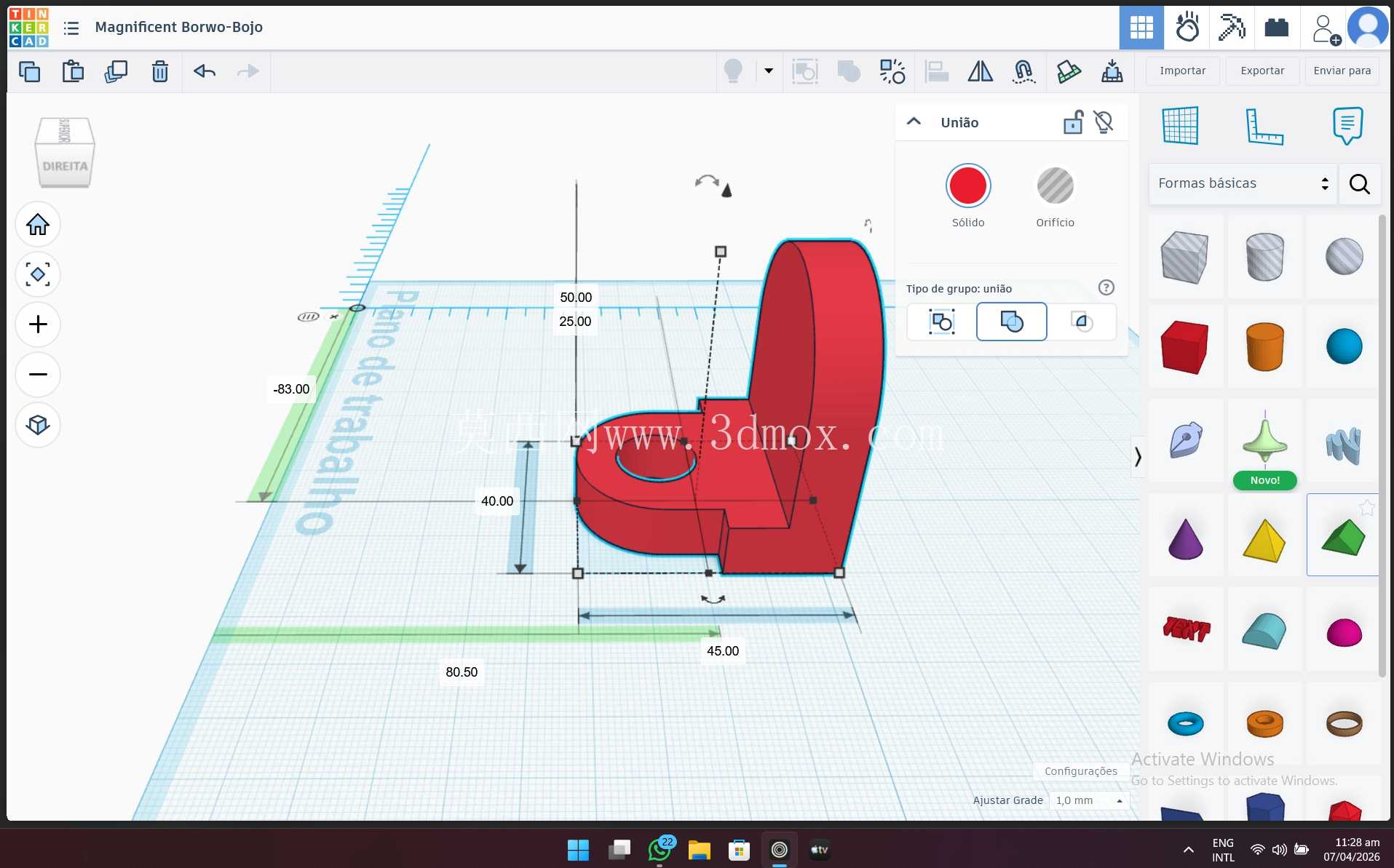

这款带孔异形支撑构件,主要面向小型设备的局部承重支撑场景,常见于桌面级实验工装、小型自动化检测设备的工位定位模块,也可适配教学演示类机械结构的搭建场景,作为立式支撑单元承担侧向与垂向的复合载荷。从结构功能来看,构件底部为带安装孔的平板基座,平板上预留的通孔用于穿设紧固件,可直接固定在型材台面或设备基板上,安装时无需额外加工转接板,能减少装配环节的零件数量。上部的弧形立板与底部基座采用圆弧过渡连接,避免直角连接处的应力集中问题,立板侧面的弧形曲面既可以作为限位面抵靠待支撑的柱状零件,也能在构件受侧向冲击力时分散应力,防止立板根部出现断裂风险。

设计过程中优先考虑了压铸工艺的成型可行性,所有转角处均设置了符合压铸要求的工艺圆角,避免模具型腔出现锐角导致的填充不满、模具崩损问题;构件的壁厚整体保持均匀,基座与立板的壁厚差控制在压铸工艺允许的范围内,防止成型后出现缩孔、翘曲等缺陷。立板与基座连接的根部做了局部加厚处理,在不显著增加整体重量的前提下,提升了连接位置的结构强度,能承受常规工况下的反复载荷而不产生塑性变形。

从尺寸边界来看,构件整体的安装占用空间较小,底部基座的长宽尺寸适配常规的小型安装工位,垂向高度可满足多数小型设备的支撑高度需求,基座上的安装孔位置经过公差匹配设计,与标准M4、M5紧固件的安装孔位兼容,装配时可直接对齐现有设备的预留孔位,无需现场扩孔或调整位置。立板上部的弧形轮廓经过曲率优化,与常见直径的圆杆类零件外圆面贴合度较好,作为支撑件使用时,接触面积比直角支撑更大,能减少被支撑零件表面的压痕损伤,同时提升支撑稳定性,避免零件在工作过程中出现滑移。

在实际应用场景中,这类支撑件可替代定制加工的机加工支撑块,压铸成型的零件生产效率更高,批量使用时成本优势明显,且零件的一致性更好,无需逐个进行尺寸调校。构件的整体结构没有复杂的倒扣特征,压铸模具可采用简单的两板模结构,开模时直接顶出即可,不需要额外的抽芯机构,能进一步降低模具制造成本与后期的生产维护成本。针对不同的使用场景,该构件的表面可做喷塑、镀锌等处理,适配潮湿、多粉尘等不同的工作环境,提升零件的使用寿命。

设计时还考虑了零件的堆叠存放需求,构件的外形轮廓没有外凸的尖锐结构,多个零件堆叠时不会出现互相卡滞的问题,仓储与转运过程中也不易因碰撞产生变形。立板上的弧形面与基座平面的垂直度经过参数化约束,建模时直接通过基准面进行位置约束,能保证批量生产时零件的形位公差稳定在装配允许的范围内,装配后支撑面的位置偏差不会影响设备的整体精度。对于需要调整支撑高度的场景,也可在基座下方增加不同厚度的调整垫片,无需重新更换支撑件,适配性较强。
