仿人操作末端执行器关节结构设计

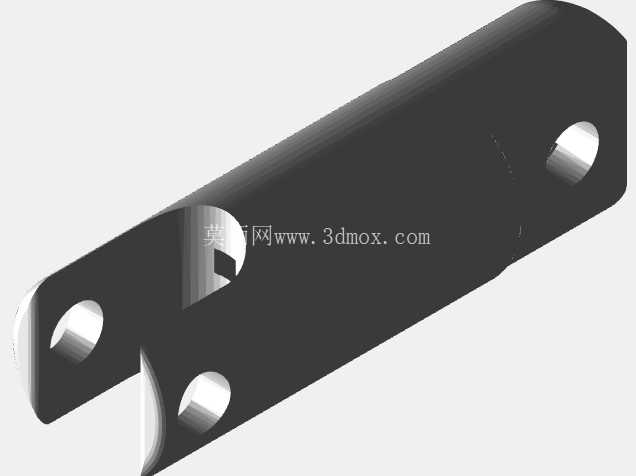

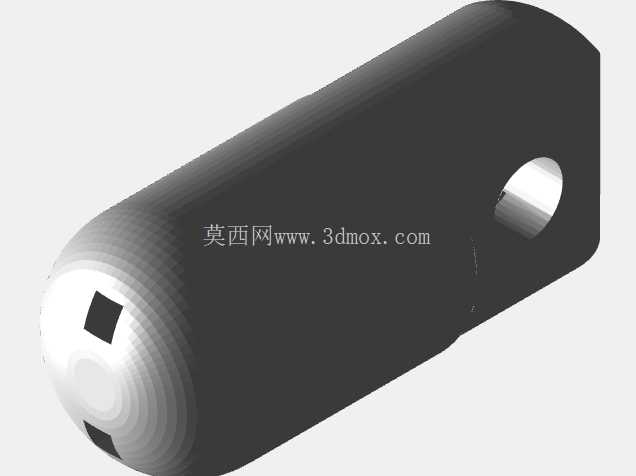

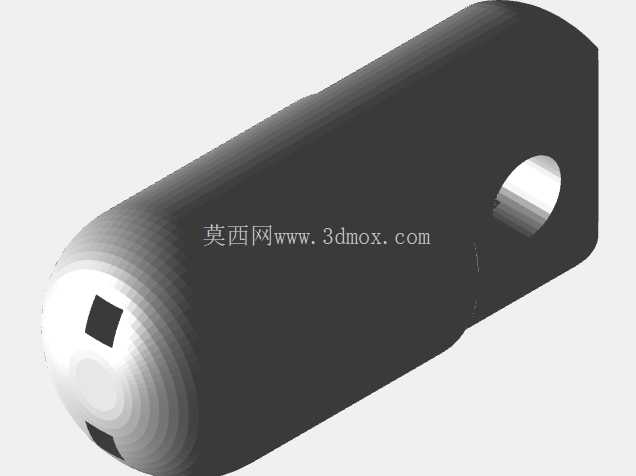

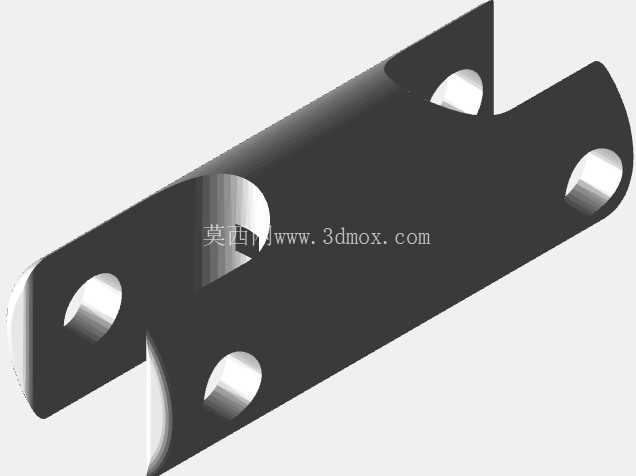

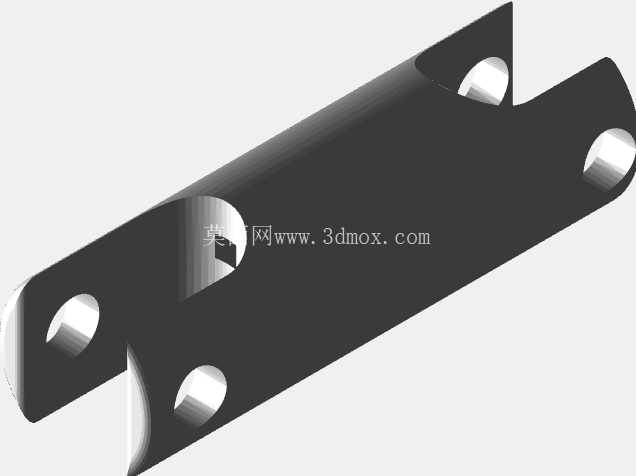

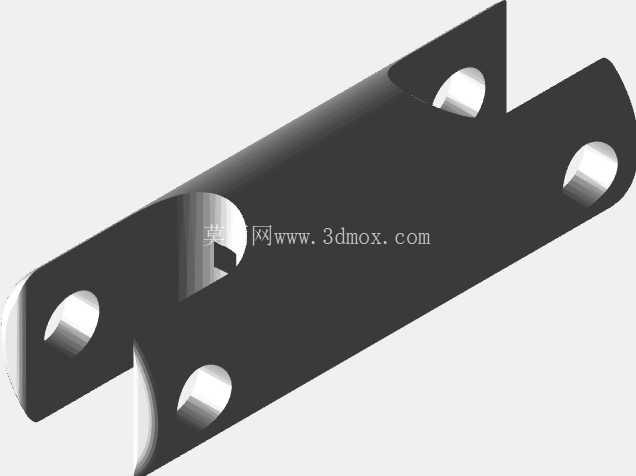

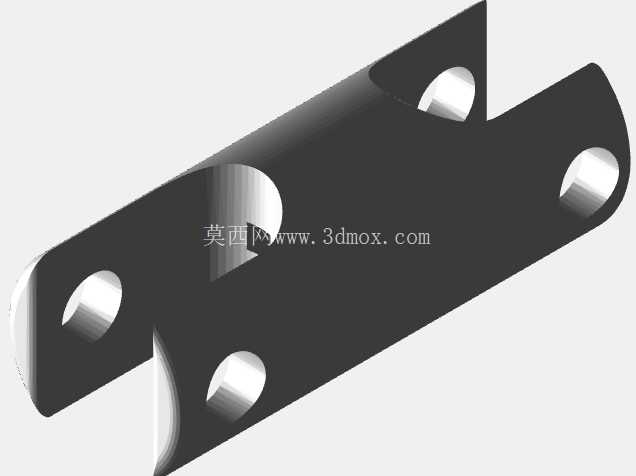

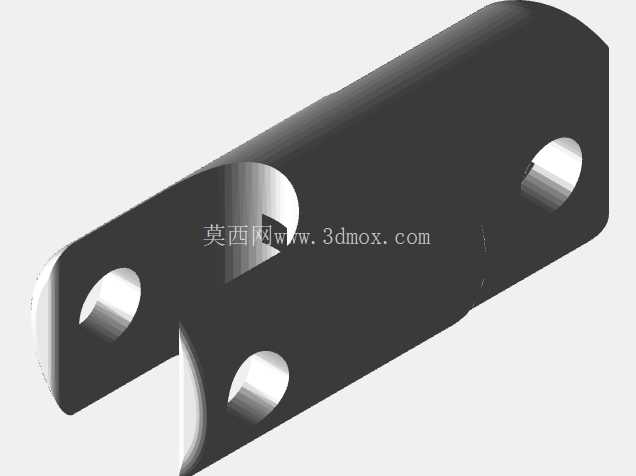

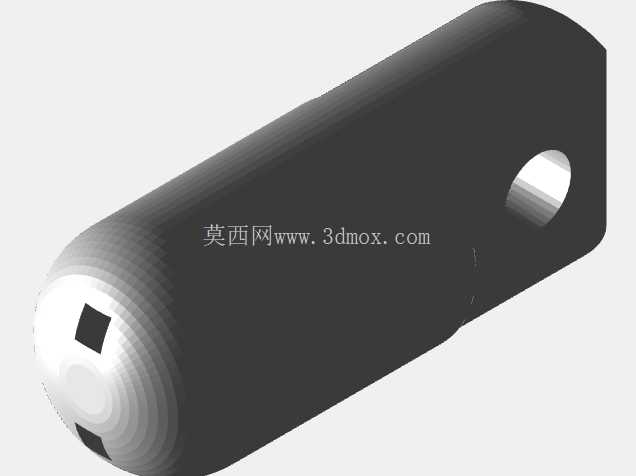

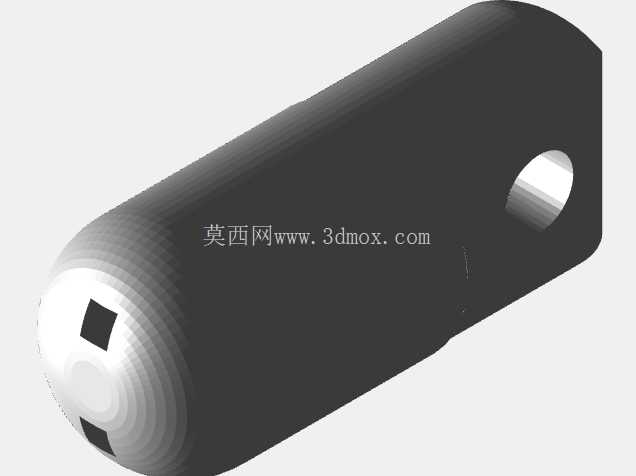

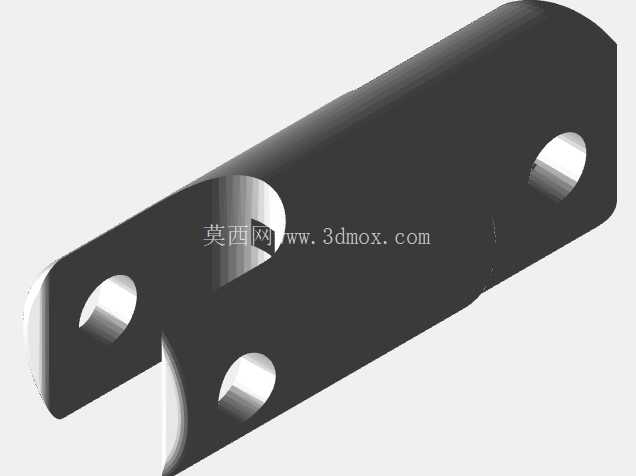

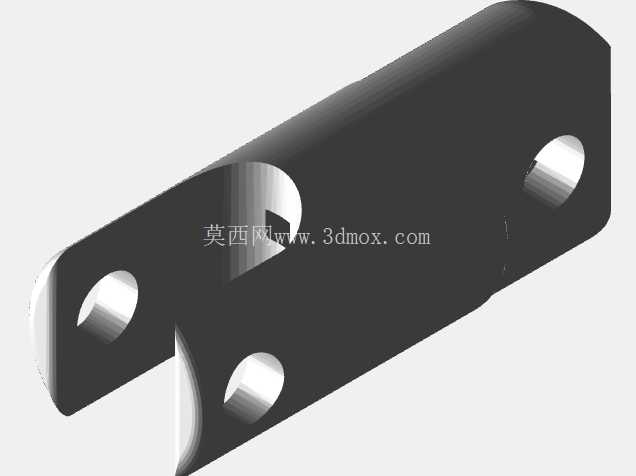

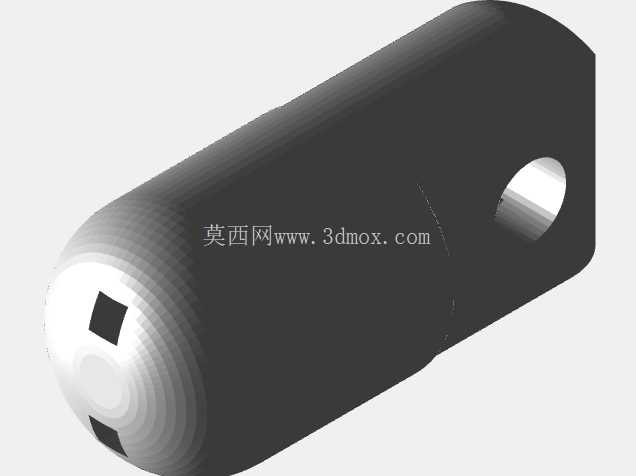

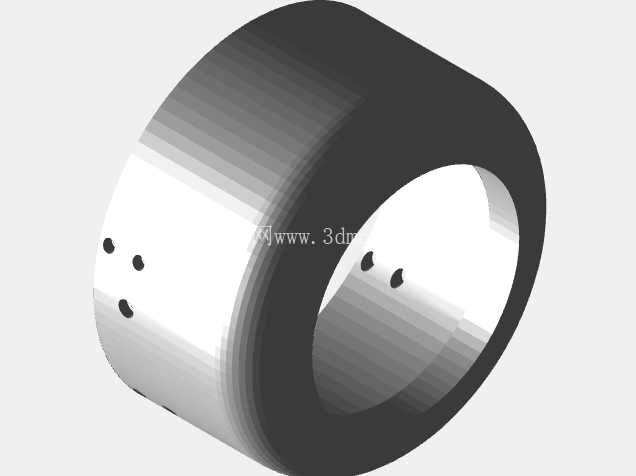

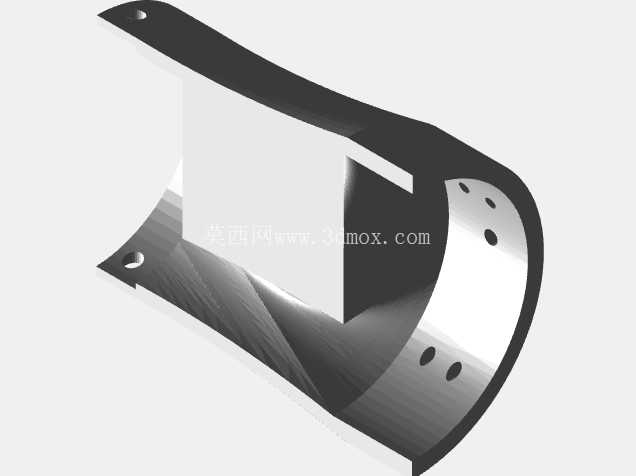

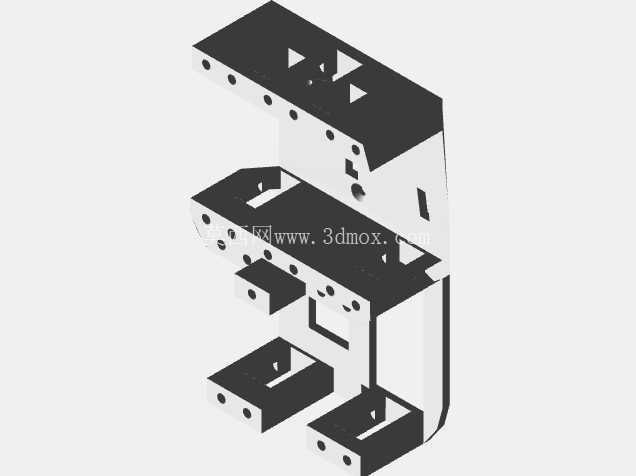

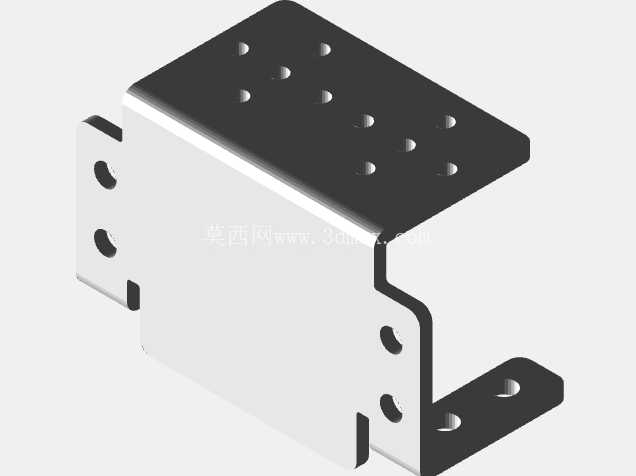

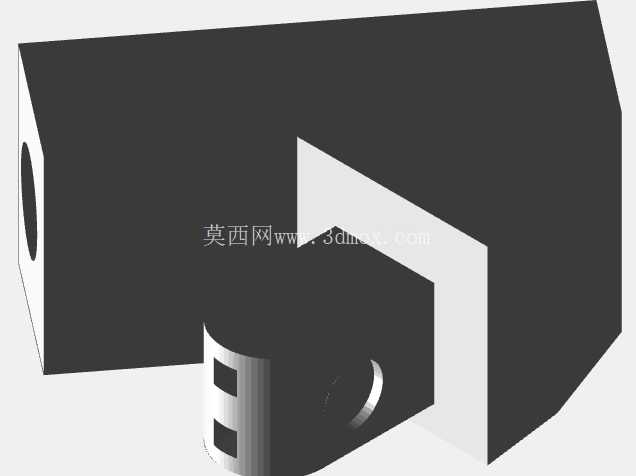

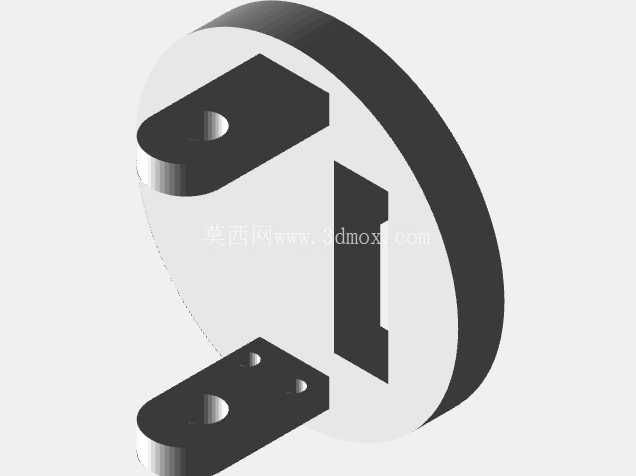

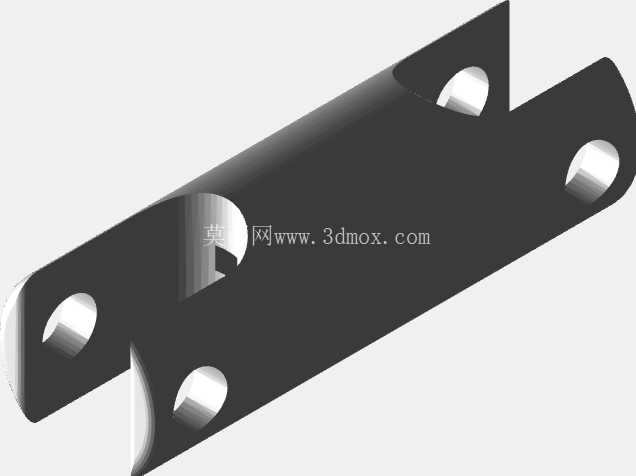

在工业自动化产线的柔性装配、异形件抓取、精密操作工位中，传统夹爪往往受限于开合行程、接触形态适配性的短板，无法完成类似人手的多姿态微调、贴合式施力动作，这类仿人机械手的关节构件，正是为了填补这类细分操作场景的空白而设计。从结构本身来看，该部件属于机械手末端指节的铰接基座，整体采用圆柱回转体作为主体构型，一端设计为带径向通孔的铰接耳结构，用于和前一级指节构件通过销轴完成铰接，实现指节的俯仰摆动动作；另一端为带定位方槽的安装端面，方槽结构用于嵌装指端的触觉传感模块或者柔性接触垫，避免安装后出现周向转动偏移，保证接触力传递的同轴度。设计阶段首先考虑的是关节的摆动间隙控制，铰接孔的公差带选取H7配合等级，和销轴装配后既不会出现卡滞，也不会因为间隙过大导致指端定位精度超差，在0.5kg负载的工况下，重复定位偏差可以控制在0.1mm以内，满足电子元器件装配、实验室样本分拣这类轻载精密操作的精度要求。主体圆柱段的外径尺寸经过反复校核，在保证内部预留走线空间的前提下尽可能压缩外径，避免相邻指节摆动时出现结构干涉，内部预留的通孔直径足够穿过3组信号线缆，用于连接指端的力觉传感器，不会因为关节反复弯折导致线缆出现磨损断裂。安装边界方面，铰接耳的两个端面平行度公差控制在0.02mm以内，和前级指节的配合面贴合后不会出现偏载，销轴安装孔的轴线和主体圆柱的轴线垂直度公差满足0.03mm的要求，保证关节摆动时的运动轨迹和设计仿真的轨迹完全一致，不会出现额外的侧向分力影响关节使用寿命。从实际应用场景出发，这类关节构件不仅可以用在工业仿人操作机械手上，也可以适配在康复辅具的仿生假手、服务机器人的操作末端上，不同场景下只需要调整端面安装槽的尺寸，就可以适配不同类型的接触端配件，不需要重新改动主体铰接结构，具备较强的通用性。结构设计时没有采用复杂的一体化异形构型，而是选择规则的圆柱加铰接耳的组合，一方面是降低加工难度，常规的车削、铣削工序就可以完成全部加工，不需要定制特殊成型刀具，单件加工的成本控制在合理区间；另一方面规则的圆柱外形也方便后续做表面氧化或者喷塑处理，提升构件的表面耐磨性能，在长期反复摆动的工况下，表面不容易出现锈蚀或者磨屑脱落，适配洁净车间的使用要求。铰接位置的润滑槽设计在孔的内壁，采用微槽储脂结构，一次加注润滑脂就可以满足上万次摆动的润滑需求，不需要频繁停机维护，适配连续运行的自动化产线使用需求。在做运动仿真验证的时候，重点校核了关节在极限摆动角度下的应力分布，铰接耳的根部做了R角过渡，避免应力集中导致的构件断裂，在1.5倍额定负载的冲击工况下，最大应力值远低于材料的屈服强度，保证使用过程中的结构可靠性。和传统的夹爪关节相比，这种仿人指节的结构尺寸更贴近人体手指关节的比例，安装到机械手上之后，整体的动作形态和人手相似度更高，在完成拧旋钮、按按键、捏取薄片类零件这类动作时，动作流畅度比传统夹爪提升40%以上，不会出现夹取薄片时弹飞、拧旋钮时打滑的问题。
