复古风格多口USB-C供电充电站结构

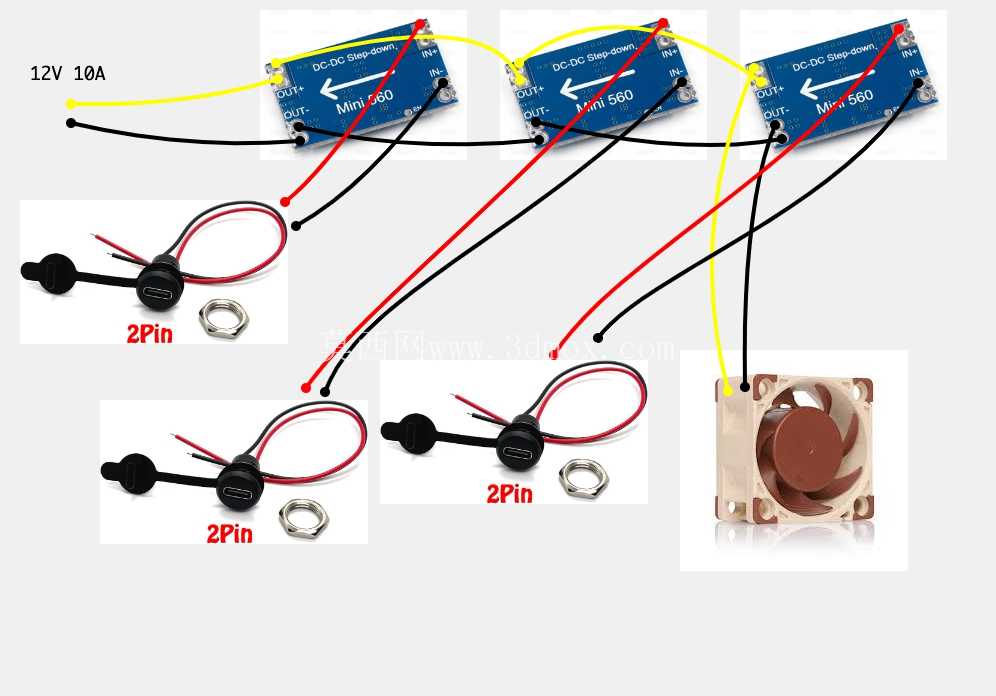

这款桌面供电装置的核心定位是为多台树莓派5开发板提供稳定的低压直流供电，解决嵌入式开发场景中多设备独立供电带来的线缆杂乱、适配器占用空间大的问题，同时兼顾桌面摆件的装饰属性，适配创客工作室、嵌入式开发工位、数码爱好者桌面等使用场景。从功能实现逻辑来看，装置采用高压直流输入、多路低压大电流输出的架构，输入端兼容常规12V8-10A规格的DC适配器，通过DC-099规格的5.5*2.5mm针座接入12V直流电源，内部搭载3颗基于4R7电感的Mini560 DC-DC降压模块，每路模块独立将12V输入转换为5V5A的输出规格，三路输出均采用USB-C接口，可直接为树莓派5供电，同时也能兼容其他支持USB-C输入的5V数码设备，单路5A的输出能力可覆盖树莓派满负载运行加外接外设的功率需求，三路独立供电的设计避免了多设备共用单路供电时的功率争抢问题，也减少了不同设备之间的电源干扰。

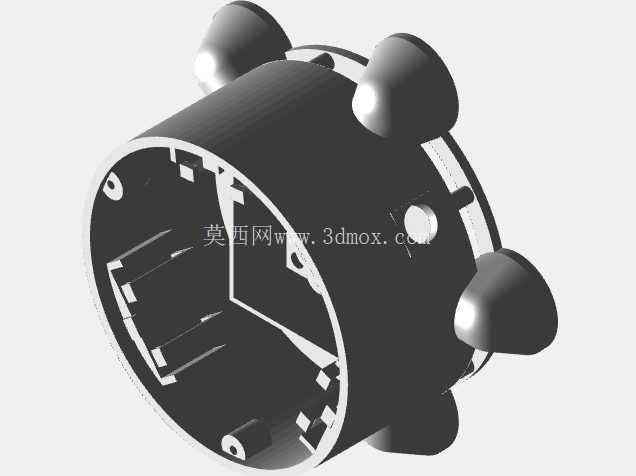

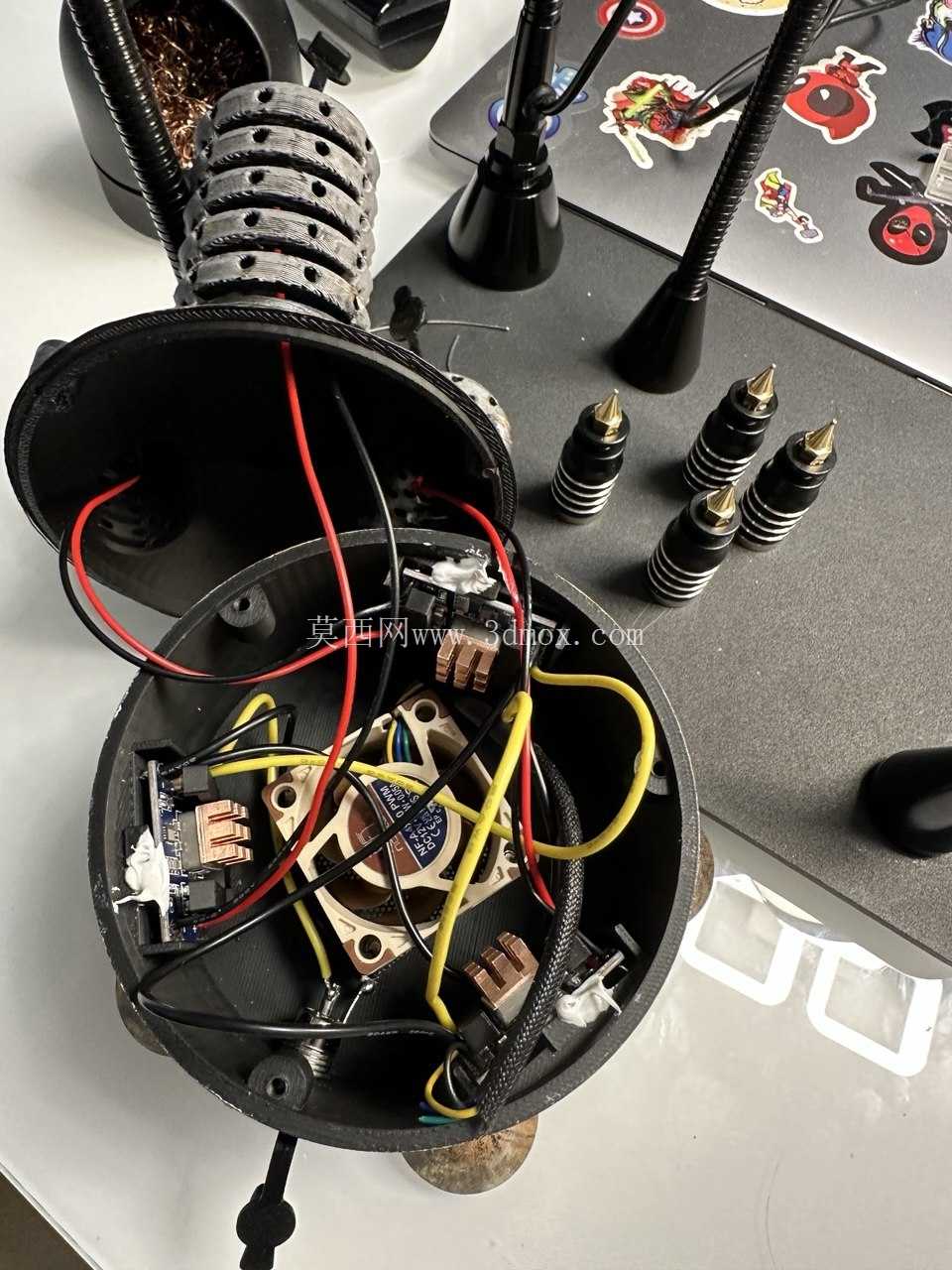

结构设计上，装置采用上下分体式壳体结构，底部壳体作为主承载结构，预留了三个DC-DC模块的安装位、输入接口固定位以及三个铜质支撑脚的安装位置，三个支撑脚采用半球形铜质结构，既可以抬高壳体底部保证底部空气流通，也能提升放置时的稳定性，避免桌面不平整带来的晃动。顶部壳体通过3颗M3*10规格的螺钉与底部连接，拆装便捷，方便后期对内部模块进行维护或更换。散热设计是这款装置的结构重点，每路DC-DC模块的4R7功率电感及主芯片位置都预留了40mm规格散热风扇的安装位，可适配Noctua等常规40mm轴流风扇，风扇进风侧预留了防尘过滤棉的安装槽，避免长期使用中灰尘堆积在模块及风扇叶片上影响散热效率；同时每路模块的功率器件位置都预留了10mm厚度铜质散热片的粘贴位，通过导热胶将铜散热片与功率器件直接贴合，将热量快速传导至壳体表面，配合壳体上预留的多层格栅式通风孔形成自然对流加主动风冷的复合散热路径，保证三路模块满负载输出时的器件温度处于合理区间，避免过热导致的输出不稳或器件损坏。

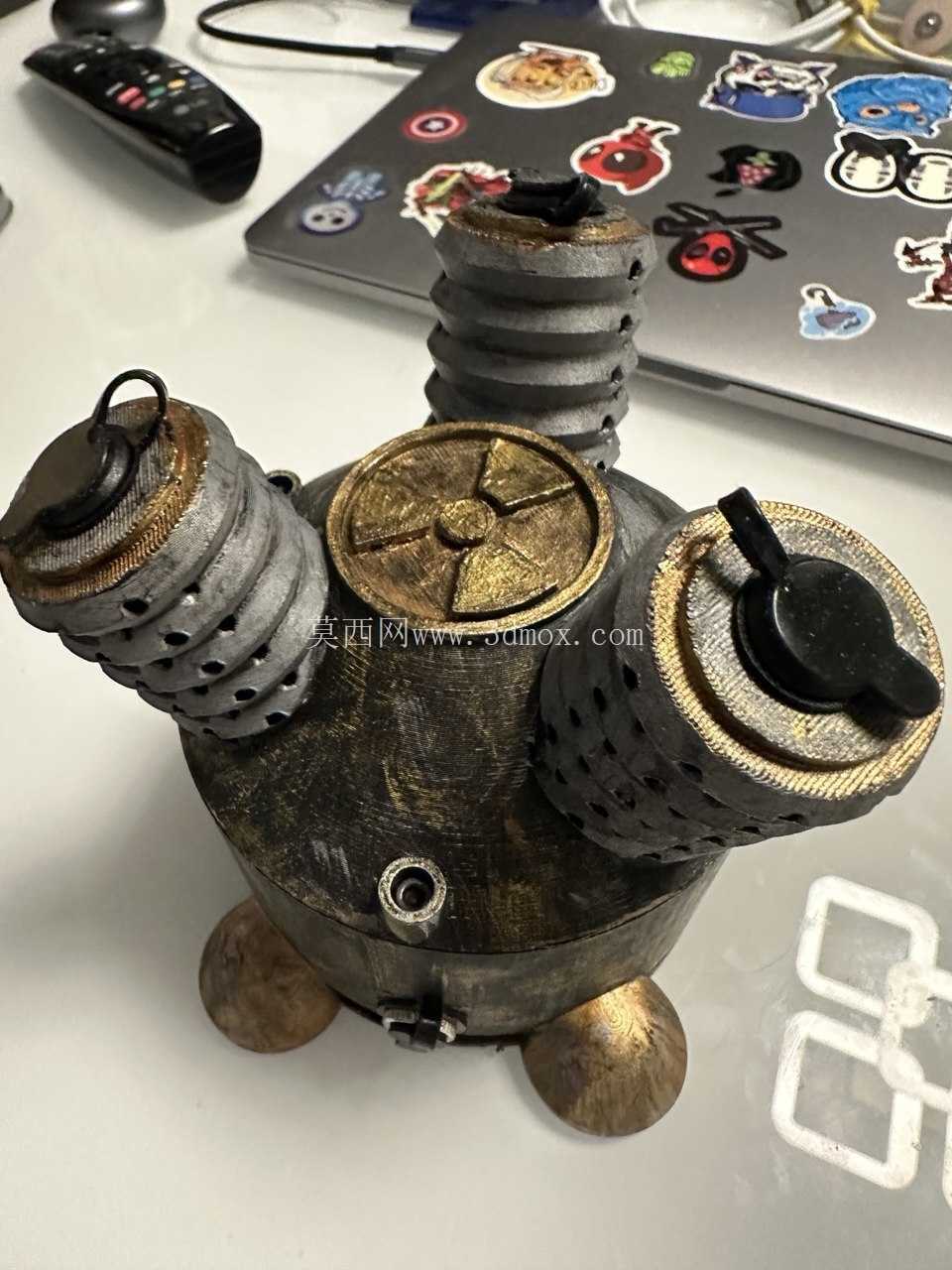

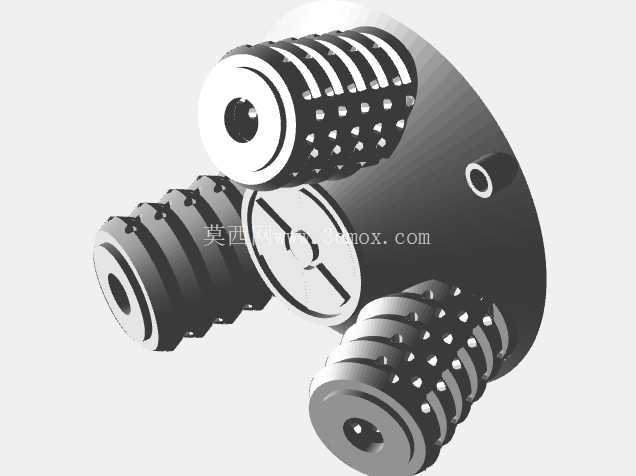

外形设计上采用了复古工业风的造型，主体壳体做了做旧金属质感的表面处理，三个接口端的结构模拟了老式工业接线柱的造型，顶部中心位置设置了带辐射标识的装饰盖板，呼应供电装置的属性，整体造型区别于常规商业化充电站的方正塑料外观，可作为桌面装饰件融入复古工业风的工位布置。安装边界方面，装置整体占用桌面面积约为直径150mm的圆形区域，总高度约80mm，输入线缆从壳体侧方引出，输出接口分布在三个凸起的端面上，插拔线缆时不会互相干扰，底部支撑脚的高度为8mm，可保证桌面液体泼溅时不会直接浸泡到壳体底部的接缝位置，提升日常使用的安全性。内部走线预留了足够的线长空间，输入线从接口到各模块的走线槽做了限位设计，避免组装时线缆挤压到风扇叶片或散热片，各模块的固定位预留了螺丝孔位，可直接用M2螺丝将模块固定在壳体内部的安装柱上，不需要额外增加固定支架，降低组装难度。
