40mm规格主轴安装固定支架结构

在小型数控铣削设备、桌面级加工装置以及DIY改装的切削作业单元中，主轴的安装固定精度直接决定了加工过程的振动水平、切削稳定性以及最终工件的加工精度，这款适配40mm直径主轴的安装支架，正是针对这类中小功率主轴的安装需求设计的承载固定构件。从实际应用场景来看，这类支架常被用于桌面数控铣床、小型雕刻机、DIY改装的钻铣复合设备上，作为主轴单元与设备滑台、移动模组之间的连接载体，既要承担主轴运转时产生的径向切削反力，也要保证主轴轴线与工作台面的垂直度、与进给方向的平行度不发生偏移，避免长期作业后出现主轴偏摆、加工振纹等问题。

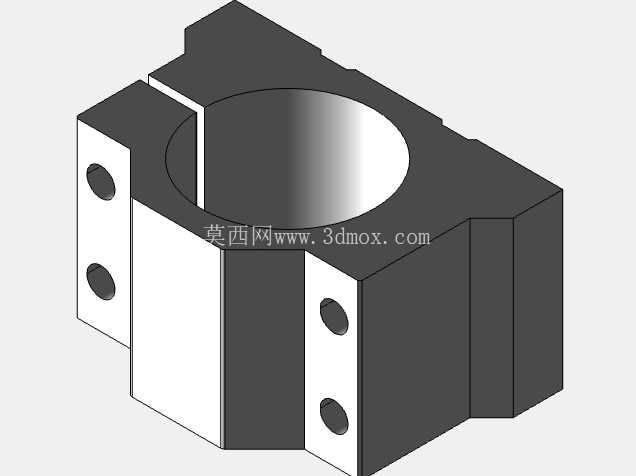

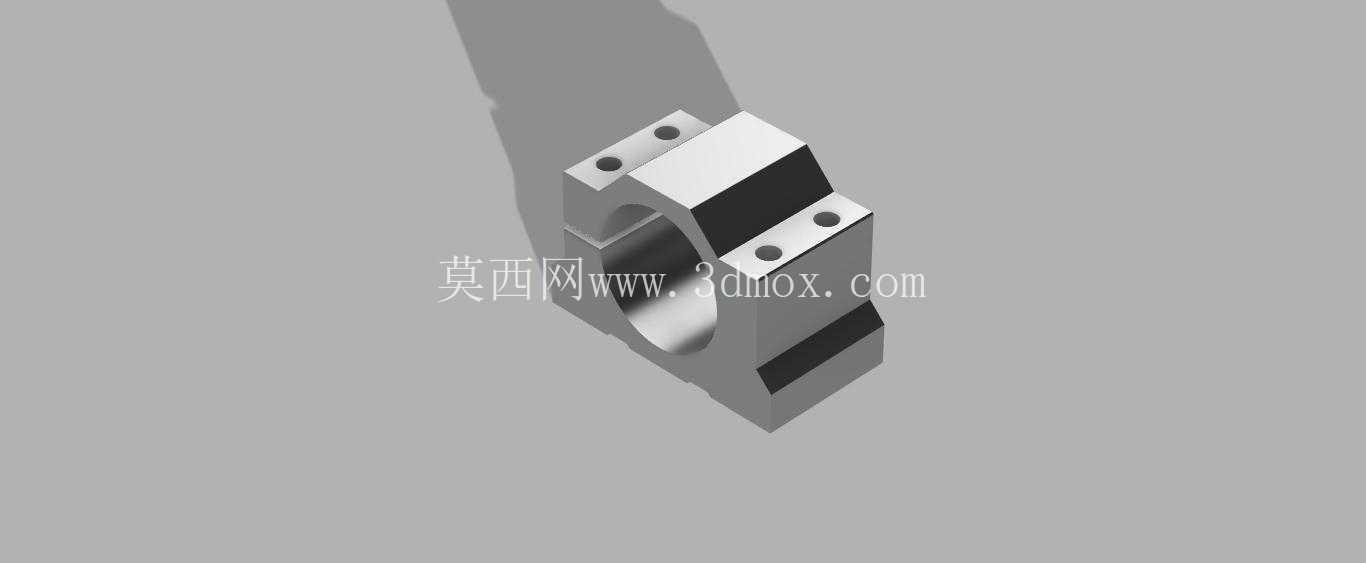

从结构设计思路来看，这款支架采用了分体式抱合锁紧的结构逻辑，主体承载部分为一体化的块状基体，中间开设适配40mm主轴直径的圆形安装通孔，孔壁与主轴外圆的配合间隙控制在合理的公差范围内，既保证装配时主轴可以顺利穿入，又能在锁紧后提供足够的抱紧力，避免主轴在重切削工况下出现轴向窜动或者径向转动。基体上方延伸出两个对称的锁紧凸台，每个凸台上都预留了内螺纹安装孔，通过拧紧锁紧螺栓可以让抱合孔产生微量的弹性形变，均匀抱紧主轴外圆，这种设计相比顶丝固定的方式，抱紧力分布更均匀，不会因为单点顶紧造成主轴外圆损伤，也能更好地分散切削过程中的振动载荷。支架的侧面同样设置了两个带安装孔的连接凸台，用于将整个支架固定在设备的Z轴滑台或者垂直移动模组上，连接孔的位置经过同轴度校核，保证安装后主轴的进给方向与导轨运动方向保持一致，减少装配时的调校工作量。

从安装边界与尺寸参数来看，这款支架的整体外形尺寸控制在76mm×40mm×51.5mm的范围内，紧凑的体积不会占用过多的Z轴安装空间，对于行程有限的桌面级设备来说，能够尽可能保留Z轴的有效加工行程，避免因为支架尺寸过大导致设备加工范围被压缩。安装时需要注意，主轴穿入抱合孔后，要先预紧锁紧螺栓，校正主轴与工作台的垂直度后再按对角顺序逐步拧紧螺栓，避免单边锁紧造成支架形变、主轴轴线偏移；侧面与滑台连接时，要保证连接面的平面度符合装配要求，必要时可以增加薄铜片调校安装精度，减少连接面的间隙带来的刚性损失。

从功能特性上来说，这款支架的块状基体结构具备足够的刚性，能够有效吸收主轴高速运转时产生的高频振动，减少切削过程中的振颤，提升加工表面的质量。相比焊接式或者型材拼接的主轴固定支架，这种一体化加工的支架结构一致性更好，安装基准面的形位公差更容易保证，批量装配时不需要反复调校就能达到统一的安装精度。在实际使用中，这类支架适配的40mm直径主轴多为高速风冷主轴，功率通常在几百瓦到一千五百瓦区间，适合加工软金属、工程塑料、木材等材质，支架的刚性完全可以覆盖这类主轴的切削载荷需求，不会因为刚性不足导致支架变形或者断裂。同时，支架的抱合结构具备一定的调节余量，对于外径公差在合理范围内的同规格主轴都能适配，不需要针对单根主轴单独配做安装孔，具备较好的通用性。在日常维护中，只需要定期检查锁紧螺栓的预紧力，避免因为长期振动导致螺栓松动，就能保证支架的固定可靠性，不需要额外的复杂维护，非常适合小型加工设备、DIY作业场景的使用需求。
