双剪切面受载螺栓连接结构设计

项目分类:通用五金配件 发布时间:2026-07-14 ID:1201206
  • 双剪切面受载螺栓连接结构设计
  • 双剪切面受载螺栓连接结构设计
  • 双剪切面受载螺栓连接结构设计

在各类重载机械结构的连接节点设计中,双剪切面螺栓连接是应对横向交变载荷、大扭矩传递场景的常用结构形式,这类结构常出现在工程机械臂架铰接点、压力机滑块连杆连接、压铸模具抽芯机构传动端、重型输送线张紧装置连接位等需要同时承受径向剪切与小幅轴向扰动的工况下,相比单剪切面螺栓连接,双剪结构能将螺栓杆承受的剪切力分散到两个独立的剪切截面,大幅降低单截面的剪切应力峰值,避免螺栓杆在交变载荷下出现早期剪切断裂失效。

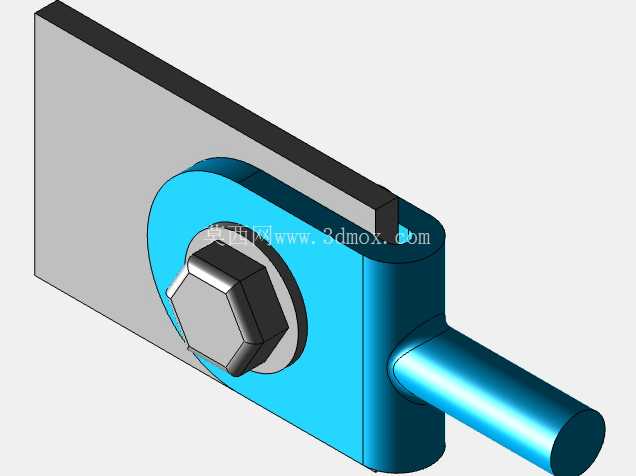

从实际使用场景来看,这类双剪螺栓连接结构往往需要适配被连接件的安装空间边界,本次设计的结构中,被连接件分为三个部分:中间带通孔的蓝色连接耳座、两侧的灰色夹持板件,螺栓杆依次穿过一侧夹持板、中间耳座、另一侧夹持板后,通过六角螺母实现预紧锁紧,安装时需要保证三个零件的通孔同轴度控制在0.1mm以内,避免螺栓杆安装时出现别劲,导致预紧力施加不均,后续受载时出现局部应力集中。设计过程中首先需要核算剪切面的总承载能力,螺栓杆的光杆段直径需要根据目标工况的最大横向载荷计算,保证两个剪切面的总抗剪承载力留有1.5-2倍的安全余量,同时螺母与外侧夹持板之间需要设置平垫圈,分散螺母压紧面对板件的局部压应力,避免软质板材表面被压溃,出现预紧力松弛。

结构的外形尺寸需要匹配安装位的空间限制,中间耳座的伸出长度需要保证两侧夹持板之间留有足够的间隙,避免装配后板件与耳座端面出现摩擦卡滞,耳座与下方连接的杆部采用圆弧过渡,减少应力集中系数,避免杆部与耳座衔接处受载时出现断裂。螺栓头部采用外六角形式,适配常规开口扳手、套筒扳手的拧紧操作,拧紧时需要按照标准预紧力矩施加,既要保证足够的预紧力让被连接件之间产生足够的摩擦力,分担部分横向载荷,又要避免预紧力过大导致螺栓杆出现塑性伸长,降低连接的疲劳寿命。

在实际设备运行中,这类双剪螺栓连接结构需要定期检查预紧力状态,尤其是在承受冲击载荷、交变振动的工况下,需要加装防松结构,比如本次设计中可以在螺母与垫圈之间增加止动垫圈或者双螺母防松结构,避免长期振动下螺母回转松脱。设计建模时需要重点关注通孔与螺栓杆的间隙配合选择,普通工况下采用H11/h11的间隙配合即可满足装配需求,如果是需要精准定位的连接场景,则需要将配合间隙缩小到H8/h7,同时螺栓杆的光杆段长度需要略短于三个被连接件的总厚度加上垫圈厚度,保证螺母拧紧后能有足够的螺纹啮合长度,螺纹啮合长度一般不小于螺栓公称直径的0.8倍,避免螺纹滑牙失效。

从结构受力特性来看,双剪结构的优势在于螺栓杆的受力状态更稳定,两个剪切面的受力分布相对均匀,当被连接件之间出现相对滑动趋势时,螺栓杆同时在两个截面承受剪切力,相比单剪结构不会出现附加的弯曲力矩,能有效降低螺栓杆的复合应力水平,适合用在大载荷、高可靠性要求的连接位置。在压铸模具的压射杆连接、挤压机构的连杆铰接等场景中,这类双剪螺栓连接结构能有效减少连接失效导致的设备停机风险,设计时还需要考虑安装拆卸的便利性,预留足够的扳手操作空间,保证后期维护时能顺利完成螺栓的拆装更换,不需要额外拆解周边的其他结构件。
