带斜切面安装孔位的L型支撑座结构

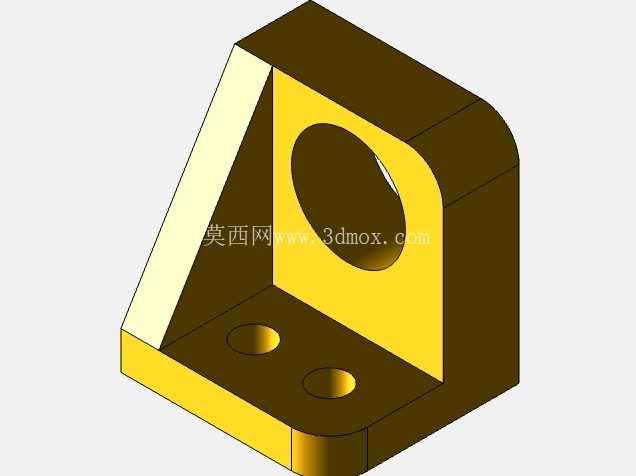

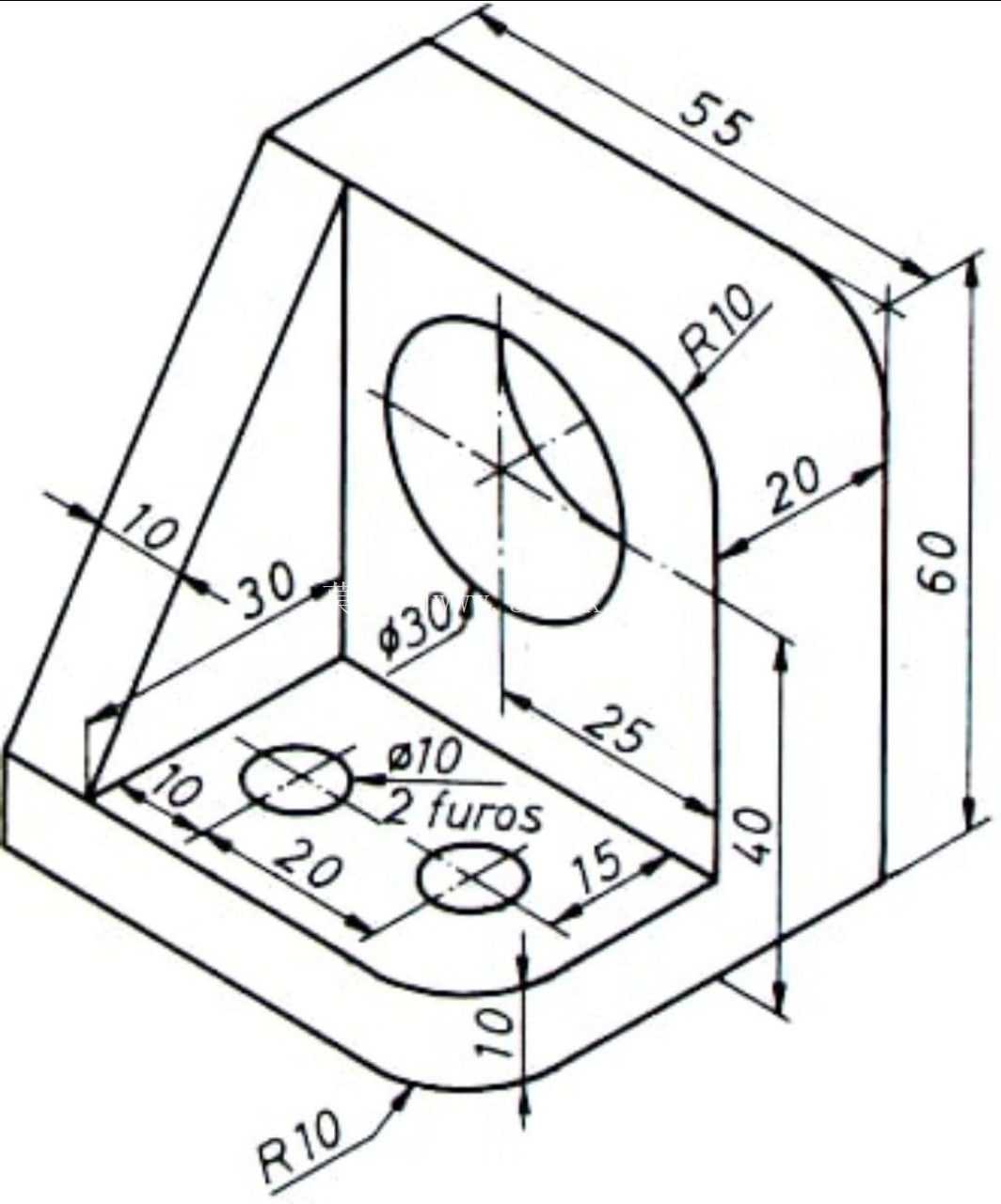

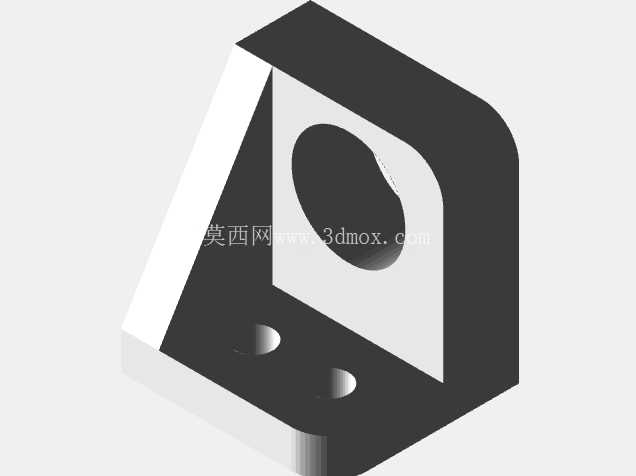

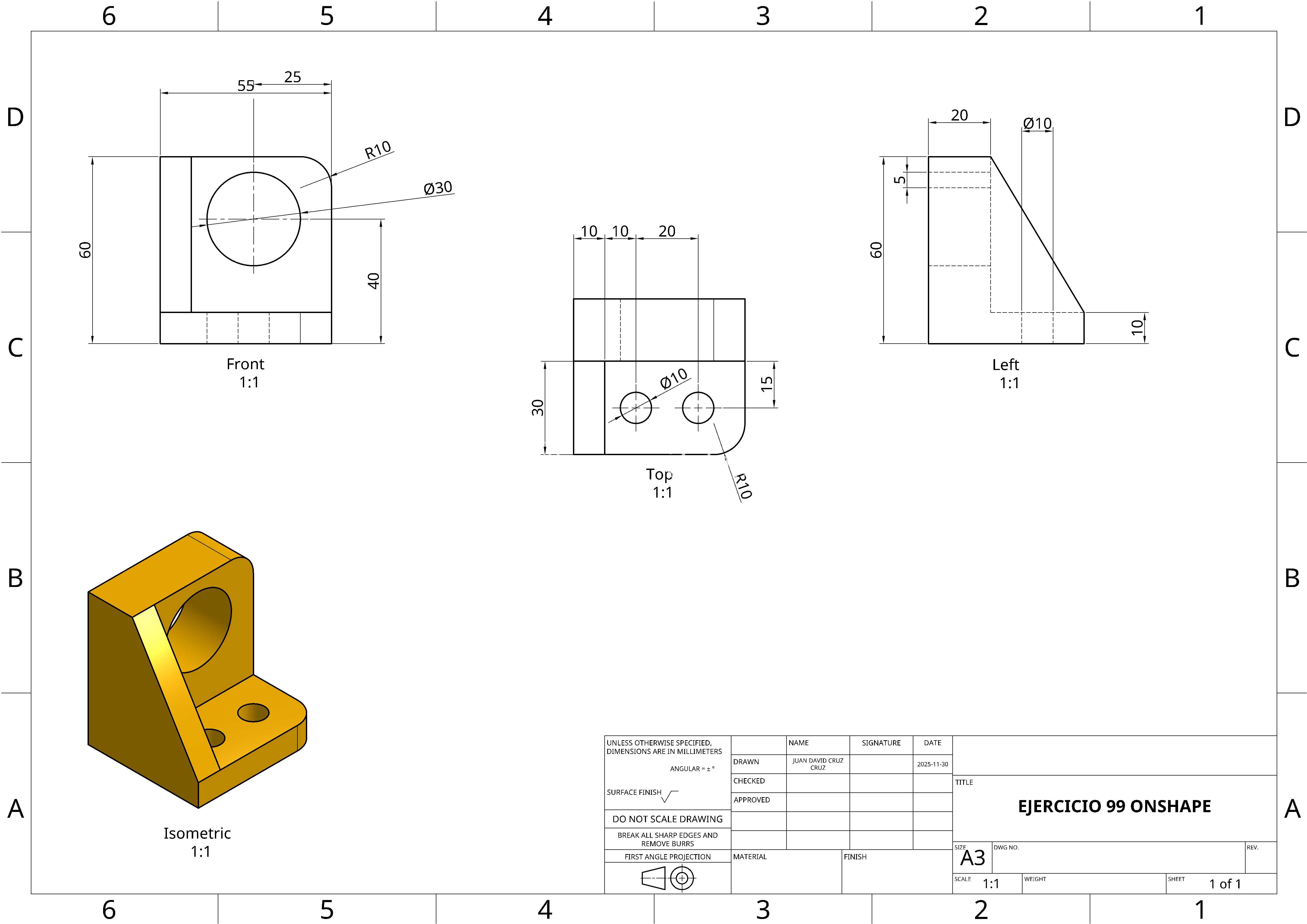

这款L型支撑构件多用于小型自动化生产线的工位辅助定位场景，也可作为轻型检测设备的侧装固定基座，在电子元器件组装工位、小型物料接驳台的侧边挡停结构中也能见到同类结构的应用，核心作用是为外置的检测传感器、小型导向轴或者管路固定夹提供稳定的安装基准，同时自身的斜切面设计可以避让工位上运动的物料托盘或者机械手末端执行器，避免设备运行过程中发生结构干涉。从结构设计逻辑来看，构件采用直角L型的主体布局，竖直立板部分做了大直径的中心通孔，这个通孔并非用于穿设轴类零件，更多是为了减重同时预留传感器的走线空间，孔边缘做的R10圆弧过渡是为了避免应力集中，毕竟压铸成型的零件如果在直角或者锐边位置没有圆弧过渡，冷却过程中很容易出现缩孔或者应力裂纹，长期受交变载荷的话会从锐边位置发生断裂。水平底板部分设置了两个直径10mm的安装孔，孔中心距为20mm，距离底板侧边的定位尺寸为10mm，这两个孔是用于穿设M8或者M10的内六角螺栓，将整个支撑座固定在设备的铝型材框架或者钢板工作台面上，底板靠近外侧的边角做了R10的圆角处理，一方面是去除锐边避免安装时划伤操作人员，另一方面也能减少压铸模具的边角磨损，提升模具使用寿命。立板顶部的斜切面是整个结构的设计重点，从尺寸标注来看，斜切面从立板顶部距离侧边20mm的位置开始，向下延伸到底板上方10mm的位置，这个斜度刚好可以避让直径110mm范围内的回转运动部件，比如工位上旋转的物料转盘、摆动的压合臂，不需要额外在安装位置加垫片调整支撑座的高度，直接安装就能满足干涉避让的要求。从安装边界来看，整个构件的总高度为60mm，水平方向的总宽度为55mm，底板的厚度为15mm，立板的厚度为25mm，安装时只需要在安装基面上预留出60mm*55mm的平面空间，两个安装孔的中心距严格控制在20mm，就能完成精准定位，不需要额外做位置调整。立板上的中心孔直径为30mm，孔中心距离底板上表面的高度为40mm，这个高度刚好匹配多数小型光电传感器的检测高度，传感器穿过中心孔之后，检测面可以正对下方的物料输送位置，不需要额外加装传感器安装支架，减少了工位的零件数量，也提升了整体结构的刚性。在实际建模过程中，这类压铸类零件需要重点关注拔模角度的设置，所有垂直于分型面的面都要设置1-1.5度的拔模斜度，避免压铸脱模时出现粘模或者表面拉伤的问题，同时所有的安装孔都要做0.5mm的倒角，去除孔口的飞边毛刺，方便螺栓顺利穿入。另外，斜切面和立板、底板的交接位置都做了小尺寸的圆角过渡，避免压铸时出现尖角填充不满的问题，也能提升零件整体的抗冲击能力，在受到侧向撞击的时候不会从交接位置发生断裂。这类零件虽然结构简单，但是在非标自动化设备的设计中使用频率很高，很多设计人员在做这类支撑结构的时候容易忽略避让空间的预留，要么是立板做的太高影响运动部件，要么是安装孔的位置设计不合理导致安装时扳手没有操作空间，这款结构的两个安装孔距离立板内侧的距离为10mm，刚好可以放下M10内六角螺栓的套筒扳手，安装时不需要特殊工具，普通的内六角扳手或者套筒就能完成锁紧操作，后期维护拆卸也很方便。从受力角度分析，竖直方向的载荷主要由立板和底板的直角交接位置承担，所以这个位置的内侧没有做倒角，保持直角结构来提升承载能力，外侧做R30的大圆弧过渡，分散应力，当立板上安装的部件重量不超过5kg的时候，整个结构不会出现明显的形变，完全能满足轻型工位的使用需求。
