办公打印设备核心传动滚筒结构设计

在桌面级办公打印设备的走纸机构中，滚筒是承担介质输送、走纸精度控制的核心执行部件，其结构设计合理性直接决定打印过程中纸张走偏量、进纸阻力以及连续打印的稳定性。日常办公场景下的激光、喷墨打印设备，进纸通道内的主传动滚筒需要配合压纸胶辊完成单张纸张的精准输送，既要保证足够的摩擦牵引力避免打滑，又要控制径向跳动量防止纸张走斜引发的打印错位、卡纸故障。从实际设备运维的反馈来看，多数频繁卡纸、打印重影的故障，都和滚筒长期磨损后形位公差超差、表面摩擦系数下降直接相关，因此在结构设计阶段就需要充分考虑部件的装配公差、长期运行的磨损余量以及不同克重打印介质的适配性。

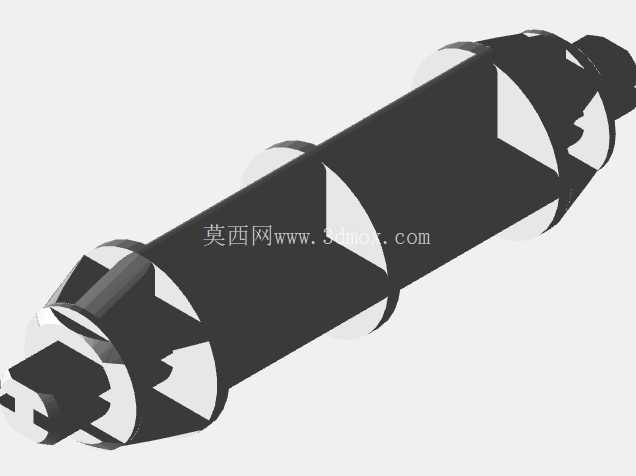

这款滚筒的整体结构采用阶梯轴式一体化设计，主体为等直径的圆柱工作段，两端设置有不同直径的定位轴颈与传动连接端，其中一端的异形轴头用于和设备内部的传动齿轮组啮合，接收驱动电机输出的扭矩，带动滚筒匀速转动。工作段的圆柱面是和纸张直接接触的工作面，设计时需要严格控制圆柱度公差，通常径向跳动量需要控制在0.05mm以内，否则转动过程中会出现工作面和压纸辊间隙不均的问题，导致纸张两侧受力不一致出现走偏。两端的轴颈需要和设备机架上的支撑轴承配合，轴颈的直径公差、表面粗糙度都需要满足轴承内圈的装配要求，过盈量过大则会增加装配难度、加剧轴承磨损，间隙过大则会引发滚筒转动时的径向窜动，直接影响走纸精度。

从安装边界来看，这款滚筒的轴向总长度需要匹配对应型号打印机的进纸通道宽度，工作段长度要覆盖常规A4幅面纸张的宽度，两端轴颈的伸出长度需要和机架两侧的轴承安装位深度匹配，装配完成后轴向窜动量需要控制在0.1mm以内，避免转动过程中出现轴向位移剐蹭周边的走纸导板。传动端的异形轴头结构需要和传动齿轮的内孔完全契合，保证扭矩传递过程中无旷量，否则长期正反转切换（尤其是双面打印单元的反向走纸动作）会造成轴头磨损，引发传动间隙过大导致的走纸步距误差，表现为打印内容纵向间距不均、条纹错位等问题。

设计过程中需要充分考虑不同打印介质的适配需求，当设备需要适配60g薄纸到250g厚卡纸的不同介质时，滚筒工作面的表面处理工艺需要做针对性调整，既要保证足够的摩擦系数带动厚纸输送，又要避免表面过于粗糙刮伤薄纸表面。同时滚筒的自身重量需要做合理控制，过重会增加驱动电机的负载，提升设备运行功耗，过轻则会导致转动惯量不足，走纸过程中容易受纸张阻力影响出现转速波动。在三维建模阶段，需要重点校验两端轴颈的同轴度、工作段圆柱面的圆度，同时模拟装配状态下和周边压纸辊、导纸板、传动齿轮的位置关系，避免出现运动干涉。对于长期运行的磨损问题，设计时会在工作段预留合理的磨损余量，轴颈和轴承配合的位置做表面硬化处理，提升部件的使用寿命，减少设备后期的维护更换频率。在实际设备装配环节，滚筒的安装需要保证和压纸辊的轴线平行度，两辊之间的压力沿轴向均匀分布，否则会出现纸张单侧受力过大引发的褶皱、走斜问题，这也要求在结构设计时，两端的支撑座需要设置微量的调节余量，方便装配时校准平行度公差。
