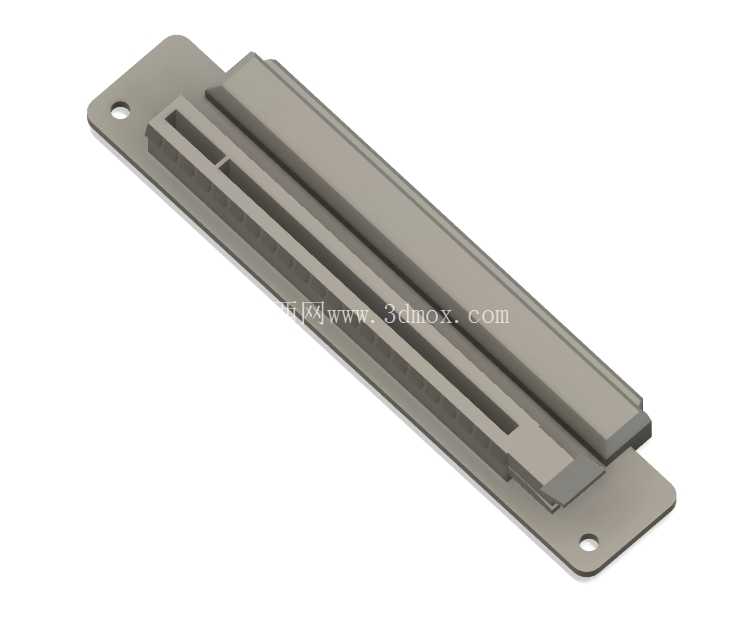

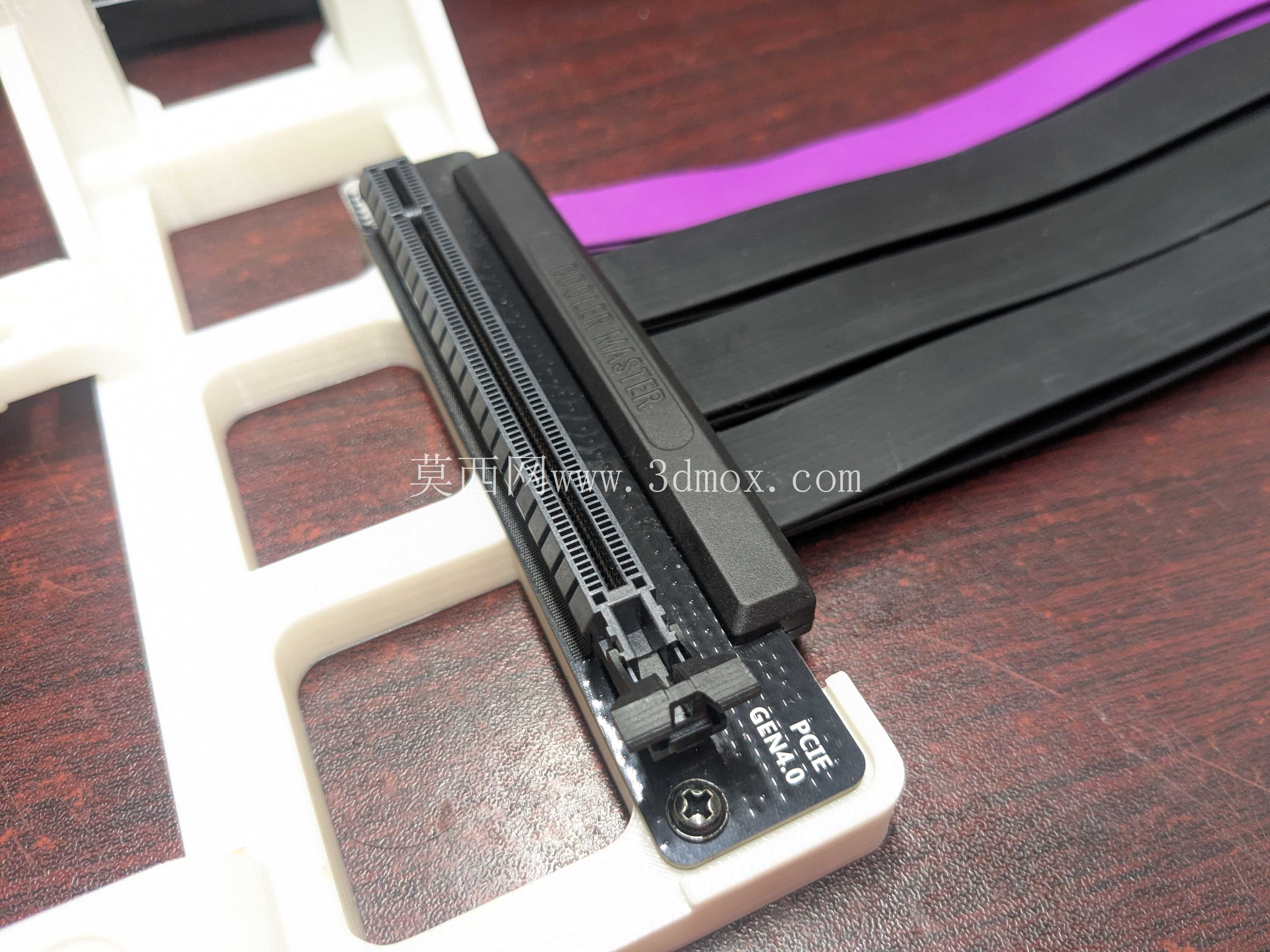

在台式电脑硬件装机、服务器硬件扩展、工业控制计算机硬件升级场景中,经常会遇到主板PCIe插槽位置与显卡、采集卡、加速卡等扩展卡安装位置不匹配的问题,尤其是采用垂直风道机箱、异形机箱、多卡并行计算平台时,直插式安装会占用过多机箱内部空间,甚至干涉其他硬件的安装布局,这时候就需要用到PCIe转接电缆来实现扩展卡与主板插槽的柔性连接,而转接电缆两端的母头部件,是保证信号稳定传输、结构可靠固定的核心结构件。本次涉及的这款转接母头部件,适配PCIe4.0x16信号传输规范,配套300mm长度的转接电缆使用,整体采用金属冲压结合精密注塑的结构设计,外部固定支架为镀锌钢板材质,表面做哑光导电氧化处理,既可以保证结构强度,也能实现良好的电磁屏蔽效果,避免高速信号传输过程中受到机箱内部其他电磁元件的干扰。从结构设计思路来看,这款母头部件首先要满足PCIe4.0规范下16GT/s的信号传输稳定性要求,内部金手指接触端子采用高弹性磷铜材质,接触区做镀金处理,降低接触电阻,减少高速信号传输过程中的损耗与回波反射,端子排布严格遵循PCIe4.0x16的引脚定义,每一组差分信号对都做了等长设计,保证信号传输的同步性,避免出现信号时序偏差导致的传输错误。外部固定支架的设计充分考虑了机箱内部的安装兼容性,支架两端预留了标准的固定孔位,孔位间距匹配PCIe扩展设备的通用安装尺寸,可以直接固定在机箱的PCIe挡板位,或者配套立式显卡支架使用,支架主体做了折边加强处理,在厚度仅1.2mm的钢板基础上,通过折边结构将整体抗弯折强度提升40%以上,避免安装过程中或者长期使用后出现支架变形,导致金手指接触不良的问题。从外形尺寸与安装边界来看,这款母头部件的整体长度为127mm,宽度为32mm,厚度为12mm,安装时需要预留的最小空间为长度135mm、宽度40mm、厚度15mm,固定孔中心距为120.6mm,完全符合PCI-SIG组织发布的PCIe卡类机械安装标准,可以兼容所有标准ATX、MATX、ITX规格机箱的PCIe扩展位,不会出现孔位错位、安装干涉的问题。母头的插槽开口做了导向倒角设计,插入公头端时可以自动对位,避免插针歪折,插槽内部设置了防呆卡扣位,插入到位后会自动锁止,防止运输或者使用过程中出现接头松脱的情况,拆卸时只需要按压卡扣即可顺利拔出,不会损坏端子结构。在实际使用场景中,这款母头部件不仅可以用于普通台式机的显卡竖装改装,还可以用于工业工控机中多块采集卡的错位安装,解决多卡并行时的散热空间不足问题,在服务器硬件改装场景中,也可以通过转接电缆将PCIe扩展卡安装到机箱外部的扩展坞中,实现硬件的灵活扩展。设计过程中还充分考虑了长期使用的可靠性,金属支架与内部塑胶本体之间采用卡扣加铆接的双重固定方式,避免长期温度变化导致的结构松脱,塑胶本体采用耐高温LCP材质,可以承受波峰焊时的高温,也能适应机箱内部-10℃到60℃的工作温度范围,不会因为长期高温出现塑胶变形、端子移位的问题。母头尾部的电缆出线端做了应力释放结构,电缆与母头连接位置设置了橡胶缓冲套,弯折电缆时应力会分散到缓冲套上,避免电缆芯线与端子连接位置因为反复弯折出现断线问题,经过1000次180度弯折测试后,连接位置的接触电阻变化率不超过5%,完全满足长期使用的可靠性要求。电磁屏蔽设计上,金属支架与电缆外层的屏蔽层做了360度环接,屏蔽覆盖率达到95%以上,可以有效隔绝机箱内部开关电源、CPU供电模块产生的电磁干扰,保证PCIe4.0高速信号的传输完整性,在满负载传输时不会出现信号丢包、带宽降速的问题,实际测试中搭配300mm屏蔽转接电缆,信号传输带宽可以稳定达到PCIe4.0x16的满速64GB/s,不会影响高端显卡、NVMe固态扩展卡、高速采集卡的性能发挥。
