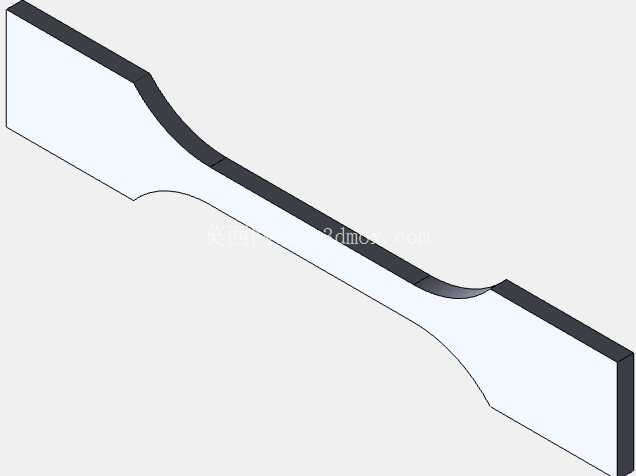

ISO527-2标准5A型拉伸试样结构

在高分子材料、金属薄板材料的力学性能检测环节，拉伸试样是获取材料屈服强度、抗拉强度、断后伸长率等核心参数的核心载体，ISO 527-2标准中规定的5A型试样，是目前实验室针对模塑塑料、薄型金属板材开展静态拉伸试验最常用的试样构型之一。这类试样的设计核心逻辑，是通过平行段与夹持端的平滑过渡，避免拉伸过程中应力在夹持边缘集中，确保断裂位置稳定出现在平行测试段内，保证测试数据的离散性控制在标准允许范围内。从结构细节来看，试样整体为对称的扁平条状构型，两端为宽度较大的平直夹持段，表面无额外凸起或定位结构，可直接适配万能材料试验机的平口夹具，夹持段的宽度设计充分考虑了常规夹具的夹持行程范围，装夹时无需额外加工适配结构，可直接放入夹具钳口内，保证夹持力均匀分布在整个夹持面，避免装夹偏斜带来的附加弯矩影响测试结果。中间平行测试段的宽度远小于夹持端，两者之间通过大半径的圆弧平滑过渡，圆弧段的曲率严格遵循标准给定的参数设计，过渡区域不存在任何棱角或截面突变，从根源上消除了应力集中点，避免试样在拉伸过程中在过渡段提前断裂，导致测试数据失效。平行段的长度设计充分考虑了引伸计的安装空间，常规接触式引伸计的标距段可完全固定在平行测试段范围内，不会跨到过渡圆弧区域，保证应变采集的准确性。试样的厚度方向为均匀等厚设计，整个样件的厚度公差控制在标准要求的范围内，平行段内的厚度偏差不超过规定阈值，避免因截面尺寸不均导致的应力分布异常。在实际应用场景中，这类试样主要用于材料研发阶段的配方验证、来料检验环节的材料性能核验、成型工艺优化后的产品性能比对，不管是注塑成型的塑料样件，还是冲压加工的金属薄板样件，只要按照该标准构型加工，就能保证不同实验室、不同设备测试得到的数据具备横向可比性。建模过程中需要重点把控过渡圆弧与平行段、夹持段的相切连续性，不能出现相切失败导致的微小折角，这类肉眼不易察觉的折角在拉伸受力时会成为应力集中源，直接导致测试结果偏离材料真实性能。同时整个试样的边缘需要做无毛刺处理，建模时的边缘倒角参数需要匹配实际加工的工艺要求，避免加工后边缘的微缺口成为断裂起始点。试样的整体长度设计适配常规万能试验机的夹具间距范围，装夹后上下夹持段的伸入长度符合设备操作规范，不会出现夹持长度不足导致的样件打滑，也不会因为试样过长导致试验行程不足。对于需要批量开展测试的实验室来说，该构型的试样可通过专用冲压模具或注塑模具直接批量成型，建模时的参数化设计可快速调整平行段宽度、过渡圆弧半径等参数，适配不同厚度材料的测试需求，也可基于该基础模型衍生出不同表面处理、不同缺口形式的试样构型，满足疲劳测试、蠕变测试等不同试验场景的使用需求。在建模细节处理上，整个试样的所有棱边都做了极小的圆角处理，完全匹配实际机加工或模塑加工后的边缘状态，不会出现尖锐直角的理想化结构，保证后续有限元受力分析的结果与实际试验状态高度吻合，可直接用于拉伸过程的仿真模拟，辅助验证试验数据的合理性，排查试验过程中的异常断裂问题。
