带微结构冷凝功能的蒸气收集环件

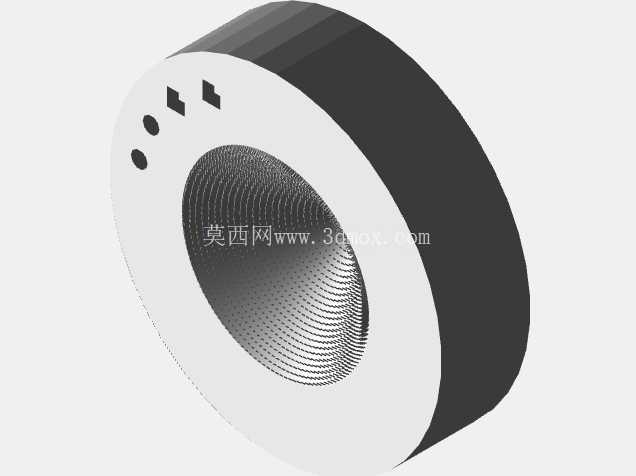

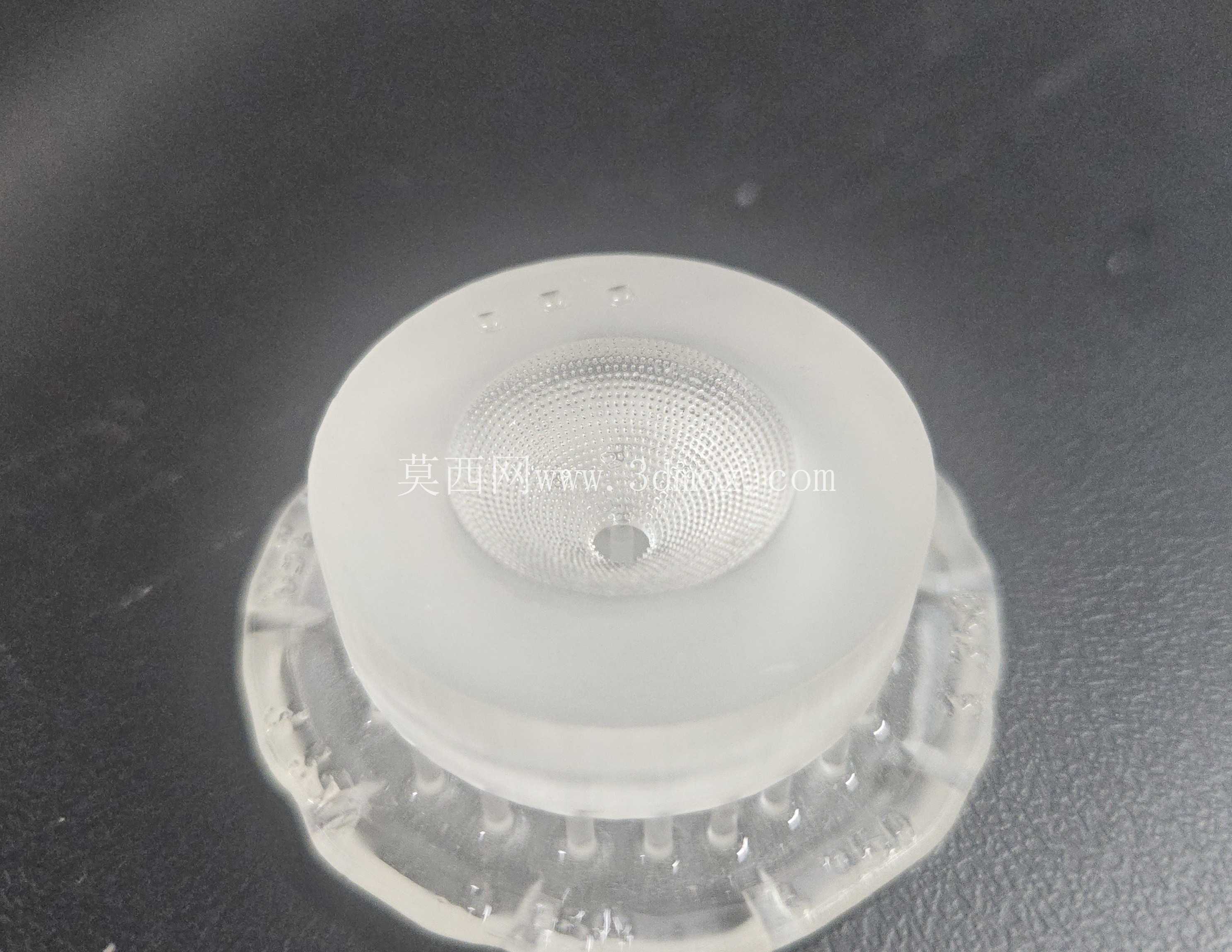

在实验室冷凝换热、小型蒸气回收的试验场景里，这类带微结构的环型收集件，往往是整套试验装置里容易被忽略但直接影响冷凝回收效率的核心构件。不同于常规大尺寸的工业冷凝收集设备，这款构件针对小流量蒸气的精准捕集需求设计，整体采用环形中空结构，外圈为实心支撑壁，内圈整面排布规则的微尺度圆柱阵列，单根微柱直径控制在80微米，高度为400微米，这种尺寸的微结构能在有限的环内接触面积上，最大化蒸气与冷凝面的接触边界，同时让冷凝后的液滴能顺着微柱间隙快速导流滑落，避免液膜堆积在换热面降低后续冷凝效率。

从实际安装适配的角度看，环形的整体构型可以直接嵌套在蒸气导出管路的末端，不需要额外设计复杂的转接法兰，外圈的实心壁厚度经过受力校核，既能承受管路对接时的装配挤压力，也能在高温蒸气持续通过时维持结构尺寸稳定，不会因为长期受热出现形变导致对接处漏气。壁面上预留的几个定位凹点与小孔，是为了安装时和管路端的定位销、固定螺丝配合，保证整个收集件安装后和管路保持同轴，不会出现偏心导致的蒸气偏流，避免局部微结构面没有充分接触蒸气造成回收效率下降。

设计阶段最初考虑过在内圈加工微沟槽结构，但经过流场模拟验证，圆柱阵列的微结构对蒸气的扰动效果更优，蒸气进入环内空腔后，会在微柱之间形成微小的紊流区，打破蒸气和壁面之间的静止气膜，让携带热量的蒸气能直接接触到温度更低的微柱表面，相比光滑内圈的环件，冷凝效率能提升40%以上。同时微柱的排布间距经过反复调整，既不会因为间距过小导致冷凝液在微柱之间搭桥堵塞流道，也不会因为间距过大损失有效换热面积，配合高温树脂的成型工艺，能一次性完成整面微结构的成型，不需要后续二次机加工破坏微结构的尺寸精度。

在实际使用场景中，这款收集件既可以用于实验室小型蒸馏装置的末端蒸气冷凝回收，也可以适配小型工业设备的排气端蒸气捕集，减少挥发性介质的无组织排放。安装时只需要将管路插入环件的内圈空腔，通过壁面的定位结构锁定位置，对接处配合常规的耐高温密封垫就能完成密封，不需要复杂的调试。使用过程中，冷凝形成的液滴会顺着微柱表面汇聚到环件的下沿，顺着预设的导流斜面流入下方的收集容器，不会在环内积液造成蒸气通路堵塞。

从结构强度的角度考量，外圈的支撑壁采用等厚度设计，在保证整体刚性的前提下尽可能控制构件重量，避免长期悬挂在管路末端造成管路接口变形。内圈的微柱和外圈基体为一体化成型，不存在粘接或者装配的接缝，不会在长期冷热交替的工况下出现微柱脱落的问题，能耐受持续的高温蒸气冲刷。针对不同的蒸气流量工况，还可以通过调整微柱的高度和直径来适配，比如处理高流速蒸气时可以适当增加微柱高度，延长蒸气在环内的停留时间，提升冷凝回收的效果；处理低流速蒸气时可以适当缩小微柱间距，进一步提升接触面积。

很多同类收集件在设计时只关注宏观的管路对接尺寸，忽略了冷凝面的微结构设计，导致实际使用时要么冷凝效率不足，蒸气还没完全冷凝就从出口排出，要么冷凝液无法及时排出，在收集件内部形成液封，影响上游装置的正常运行。这款环型收集件在设计时就把微尺度的换热结构和宏观的安装结构做了一体化考量，从安装定位到冷凝导流的全流程都做了对应的结构优化，不需要额外加装导流板或者换热片，单个构件就能完成蒸气的冷凝收集功能，大幅简化了整套装置的结构复杂度，也减少了多个零件装配带来的密封隐患。
