适配数控加工的鞋类成型模具结构设计

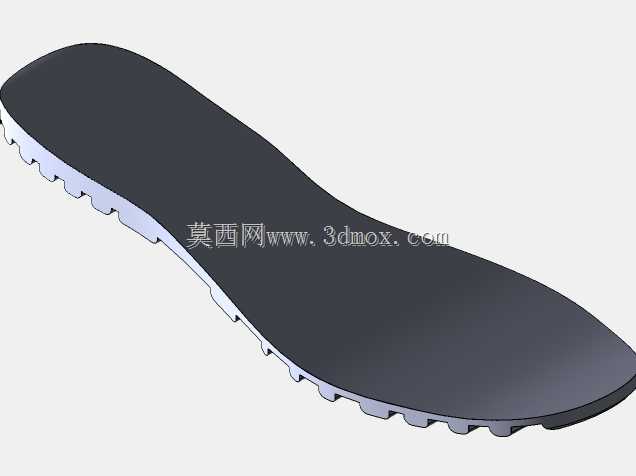

该模型为适配数控机床加工生产的鞋类部件成型模具，核心应用于制鞋生产环节的鞋垫类部件精密成型工序，可直接装夹在数控铣削、精雕类机床上完成模具型腔的精加工，也可作为注塑、模压工序的成型工装使用，覆盖休闲鞋、功能鞋垫等多类鞋品的部件生产场景，满足小批量定制鞋款、标准化量产鞋垫的成型加工需求。从实际用途来看，这套模具的核心作用是精准复刻鞋垫的曲面轮廓与侧边齿状结构，保证成型后的鞋垫贴合人体足弓曲线，侧边的凹凸齿状结构可在鞋垫与鞋腔装配时形成卡合限位，避免穿戴过程中鞋垫移位、打滑，同时提升鞋垫侧边的结构韧性，弯折时可通过齿间间隙分散应力，降低长期使用后的开裂风险。在功能特性设计上，模具分型面完全贴合鞋垫的上下表面轮廓，上模型腔对应鞋垫的足部接触平面，保证接触面平整无凸起毛刺，下模型腔对应鞋垫侧边的齿状防滑结构，齿形的弧度、间距经过反复调整，既保证成型后脱模顺畅无卡滞，又能让成型的鞋垫侧边结构强度达标，反复弯折万次以上不会出现齿根断裂的问题。设计思路上，优先从足部贴合的人机工程学角度出发，先通过足型扫描数据拟合鞋垫的上表面曲面，保证足弓位置的支撑高度、前掌的弯折角度符合日常穿戴的受力需求，再反向推导模具的型腔尺寸，预留出加工过程中的刀具让刀间隙与材料成型收缩量，避免加工完成后模具尺寸出现偏差，导致成型鞋垫尺寸超差无法装配。外形尺寸与安装边界方面，模具整体轮廓与鞋垫外轮廓保持一致，长宽尺寸适配常规40-44码鞋品的鞋垫规格，厚度方向预留了15mm的装夹余量，可直接通过平口钳装夹在常规数控机床上，不需要额外设计定制化夹具，模具侧边的基准面做了平面度处理，装夹时可直接作为找正基准，大幅缩短机床加工前的准备时间，模具的型腔深度控制在8mm，适配常规鞋垫的成型厚度，不会出现材料填充不足或者溢料过多的问题。
