环形磁铁保护套压铸结构设计

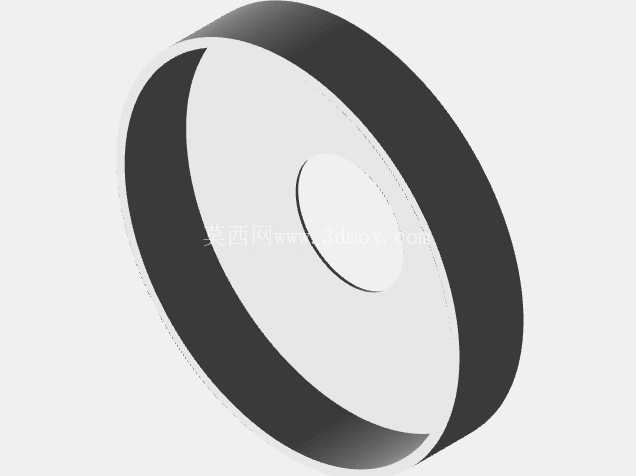

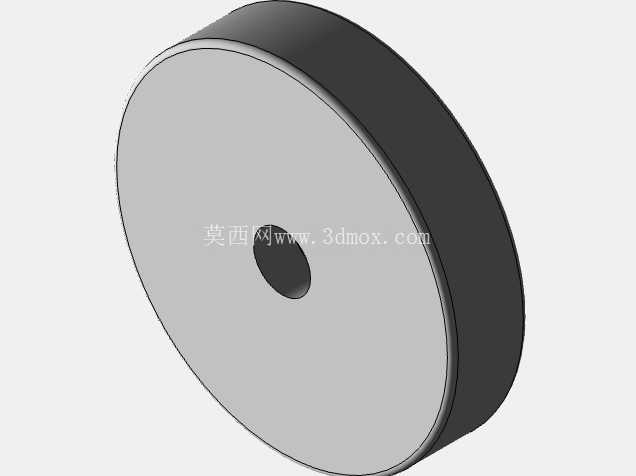

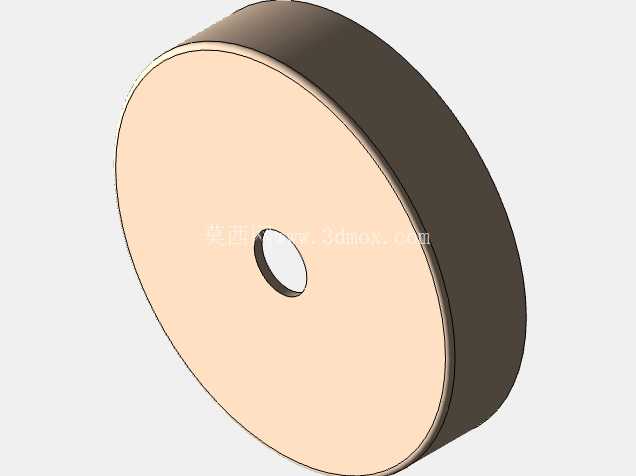

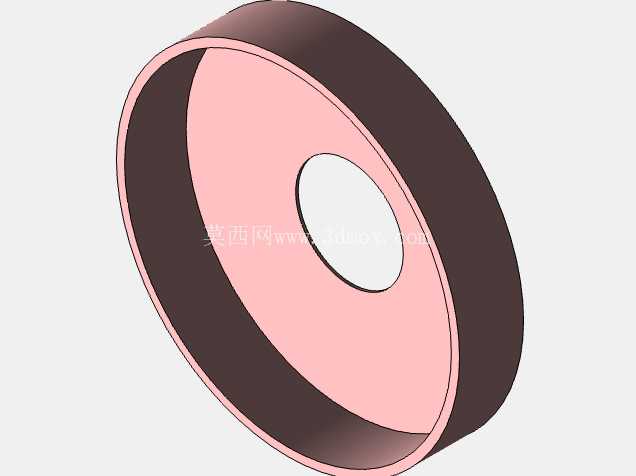

在磁选设备、磁力吸附工装、永磁传动组件的实际工程应用中，裸露的永磁体尤其是烧结钕铁硼材质的磁环，普遍存在抗冲击性能差、边角易崩裂、装配过程中易吸附铁屑难以清理、长期接触腐蚀介质出现表层粉化的问题，这款环形磁铁保护结构正是针对这类工程痛点开发的配套防护构件。从结构形态来看，该构件采用等壁厚环形回转体设计，整体为一端带限位翻边的筒状结构，内孔与磁环外径采用小间隙过渡配合设计，装配时可直接将磁环压入护罩内部，翻边结构能够对磁环的轴向端面形成完整包覆，避免磁环端面直接与安装面或者被吸附工件发生硬接触，有效抵消装配和使用过程中的轴向冲击力。在实际选型适配过程中，首先需要确认待防护磁环的外径公差，护罩的内孔尺寸设计预留了0.02-0.05mm的压装余量，既可以保证压装后护罩与磁环之间无相对窜动，也不会因为过盈量过大导致磁环受挤压出现内应力开裂。护罩的轴向深度与磁环的厚度保持匹配，压装完成后磁环的非工作面完全被护罩包裹，仅露出需要发挥磁吸附作用的工作面，既不影响磁路的正常导通，也能对磁环的侧壁和非工作端面形成全方位防护。从压铸成型的工艺角度来看，该结构的壁厚设计均匀，没有出现局部壁厚突变的位置，能够有效避免压铸过程中出现缩孔、冷隔等成型缺陷，环形结构的脱模斜度设置在1°-1.5°之间，既可以保证成型后顺利脱模，也不会对后续与磁环的装配精度造成影响。在实际应用场景中，这类带保护套的磁环组件常被用在磁力分拣设备的吸附辊、自动化生产线的磁力固定工装、永磁联轴器的从动端组件上，护罩本身采用非导磁的压铸合金材质，不会对磁环的磁力线形成屏蔽，能够保证磁组件的吸附力满足设计要求，同时护罩的表层可以根据使用环境做相应的表面处理，应对潮湿、弱腐蚀等特殊工况，延长磁环的实际使用寿命。在安装边界方面，该护罩的外圆尺寸根据磁环的常规安装腔体尺寸做了适配，安装时可以直接将带护罩的磁环组件推入预设的安装槽内，护罩的翻边外径大于安装槽的内径，能够形成轴向限位，不需要额外设计挡圈或者压盖来固定磁环，简化了整体的装配流程，减少了配套零件的数量。在结构设计阶段，还特意对护罩的边角位置做了R0.3-R0.5的圆角处理，避免装配过程中尖锐边角划伤操作人员，也减少了应力集中的位置，提升护罩本身的抗冲击强度。针对不同磁环的厚度规格，该结构可以通过调整轴向高度参数快速形成系列化设计，不需要对整体的压铸模具做大幅度修改，能够快速适配不同规格的磁环防护需求，降低系列化产品的模具开发成本。在实际工况测试中，加装该保护套的磁环在1米高度自由跌落至水泥地面的情况下，磁环崩裂的概率相比裸露磁环降低90%以上，在长期有铁屑飞溅的工况下，铁屑只会吸附在护罩的外露端面，清理时只需要擦拭护罩表面即可，不会出现铁屑嵌入磁环表层难以清理的问题，大幅降低了磁组件的日常维护成本。
