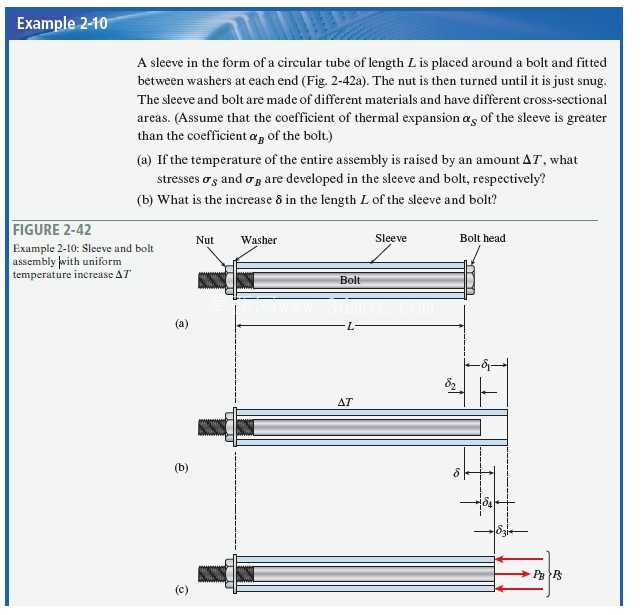

长杆型套筒配套螺栓连接组件结构

在各类需要长行程拉紧、深孔位紧固的工业装配场景中，这类长杆套筒搭配螺栓的组合件是解决狭小深腔位置连接作业的核心构件。不同于常规外露式螺栓连接，这类组件主要适配压铸模具的模架拉紧、深腔设备内部的构件固定、长跨度工装的预紧定位等场景，作业时套筒可深入到常规扳手无法抵达的深孔内部，与螺栓端部的六角头配合，传递扭矩完成锁紧或拆卸动作，避免深腔位置无法施力导致的装配失效问题。

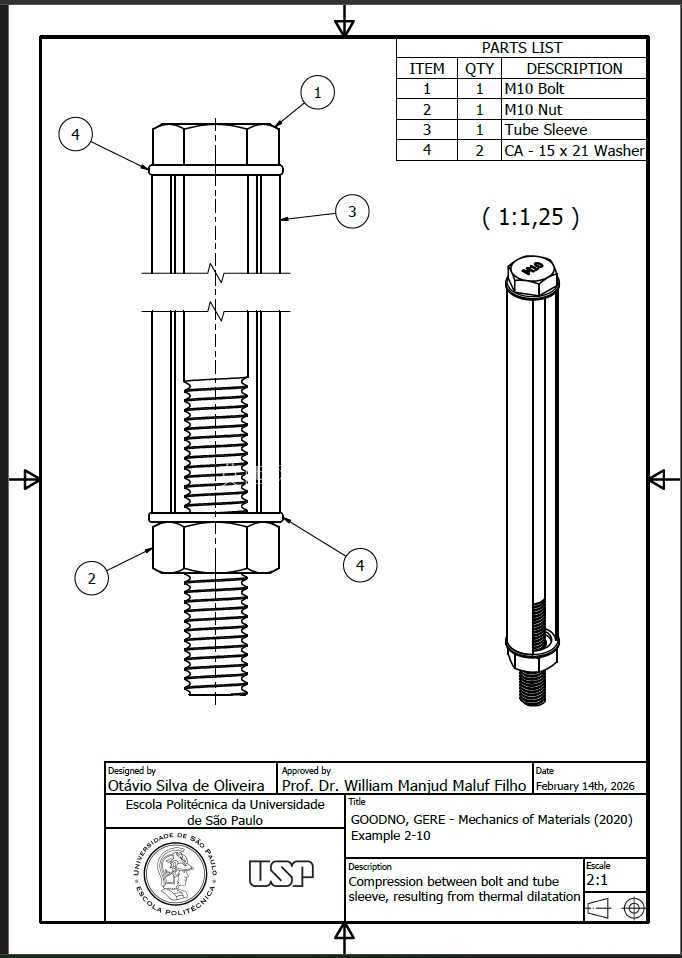

从功能特性来看，该组件的螺栓采用长杆全螺纹段加端部六角头的结构，杆身做了等径处理，保证穿入安装孔时不会出现卡滞，螺纹段的牙型采用标准公制三角螺纹，牙距均匀，啮合时受力分布均衡，能承受较大的轴向拉紧力，端部的六角头尺寸与套筒内六角型腔完全匹配，配合间隙控制在0.1mm以内，既保证扭矩传递时不会出现打滑崩边，又能让套筒顺利套入完成对位。配套的套筒为薄壁长筒结构，筒身采用高强度合金钢材质设计，内壁加工出与螺栓六角头适配的六方型腔，筒身外壁做了光滑处理，可在直径匹配的安装通孔内自由滑动，尾端预留了与扭矩扳手配合的驱动接口，可根据实际需要的预紧力选择对应量程的扳手施加扭矩。

设计过程中，首先要明确安装场景的孔深与孔径边界，套筒的外径要比安装通孔的直径小0.2-0.3mm，保证套筒在孔内可以灵活转动与轴向移动，不会与孔壁发生剐蹭；套筒的长度要比安装孔的深度长出15-20mm，保证尾端的驱动接口可以露出安装面，方便与扳手连接。螺栓的长度要根据被连接件的总厚度、垫圈厚度以及锁紧后的螺纹啮合长度综合计算，保证锁紧后螺栓尾部露出螺母2-3个牙距，既不会因为螺纹啮合长度不足导致连接强度不够，也不会因为螺栓过长导致尾部突出过多干涉其他构件。螺栓杆身的直线度公差控制在0.05mm/100mm以内，避免长杆弯曲导致穿入安装孔时卡滞，也能保证套筒套入时不会出现偏斜。

实际装配使用时，先将螺栓穿入被连接件的安装孔内，在螺栓穿出端套入配套垫圈与锁紧螺母进行初步预拧，之后将套筒从安装孔的另一端伸入，套住螺栓端部的六角头固定螺栓，避免拧紧螺母时螺栓跟着转动，之后在螺母端施加扭矩完成锁紧。在模具装配场景中，这类组件常用于压铸模的动模与定模的远距离拉紧，因为模具内部有较多的模芯、流道构件，无法在连接位置直接使用扳手固定螺栓头，通过长套筒深入模架内部的孔位固定螺栓，就能在模架外侧完成螺母的锁紧作业，不需要拆解周边的模芯构件，大幅提升模具装配与后期维护的效率。在重型工装的框架连接场景中，部分框架的梁体为空心方钢结构，连接螺栓需要穿入空心梁内部，常规扳手无法进入梁内固定螺栓头，这类长套筒可以从梁端的工艺孔伸入，套住螺栓头完成固定，实现空心梁的高强度连接，不需要在梁体上额外开设过大的操作孔，保证梁体的结构强度不受破坏。

结构细节上，套筒的六方型腔入口处做了微小的倒角导向，即使螺栓头与套筒存在小幅的位置偏差，也能顺着倒角顺利滑入型腔内，降低深孔位置的对位难度。螺栓的六角头端部做了倒角处理，去除加工毛刺，也能引导套筒顺利套入。套筒的筒身壁厚经过强度校核，在额定扭矩下不会出现筒身扭曲变形或者六方型腔滑牙的问题，表面做了发黑处理，提升防锈能力的同时也能降低表面粗糙度，减少在安装孔内滑动时的摩擦阻力。螺栓的螺纹段经过滚压加工，螺纹表面光洁度高，啮合时摩擦力小，预紧力的控制精度更高，能保证多个连接点的预紧力保持一致，避免被连接件因为受力不均出现变形。在安装边界的适配性上，这类组件可以根据实际的孔深、孔径以及需要的拉紧力，调整套筒的长度、壁厚以及螺栓的直径、长度，适配不同规格的安装场景，不需要对现有设备的安装孔进行二次加工，就能直接替换原有老化或者断裂的连接组件，降低设备维护的改造成本。
