壁挂式采暖炉钣金结构三维设计

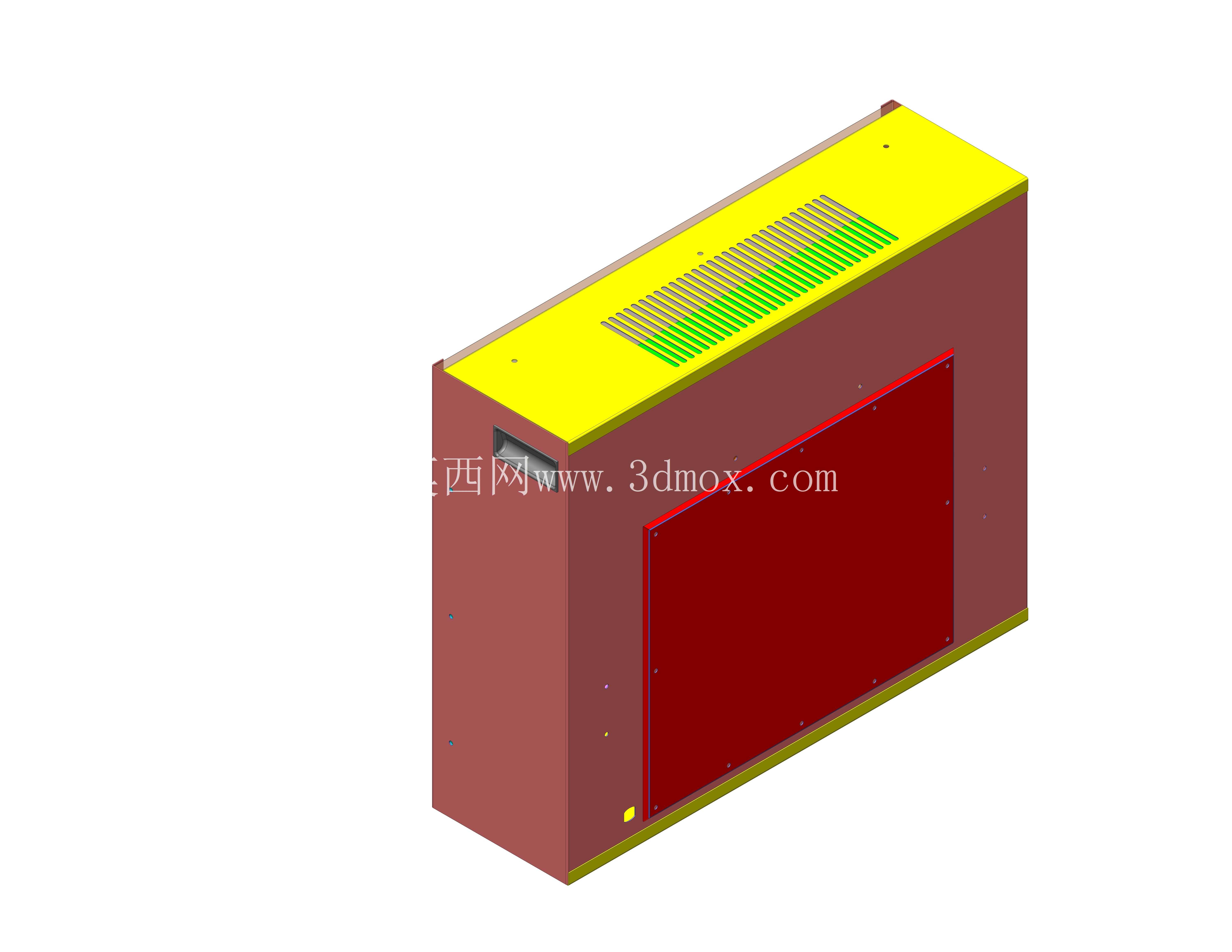

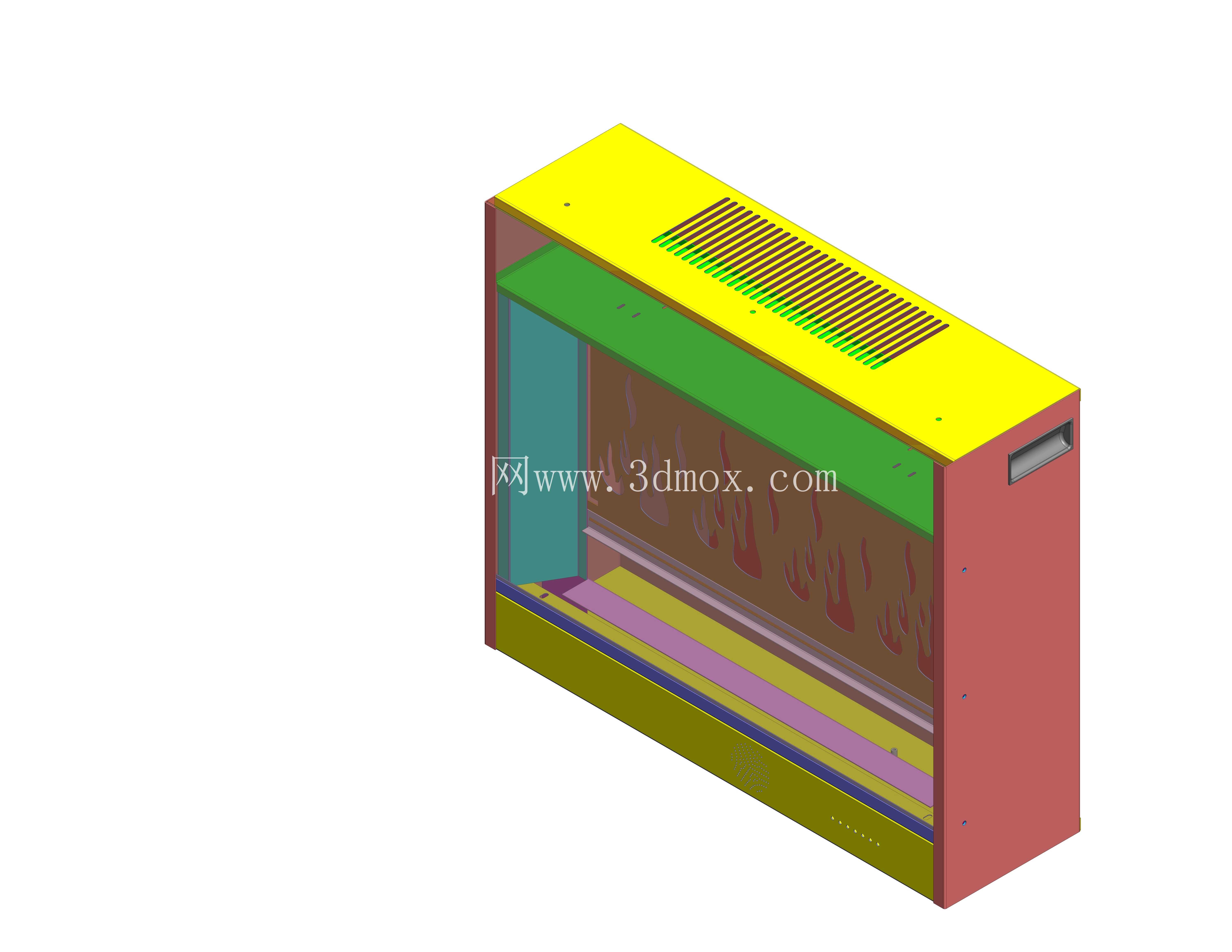

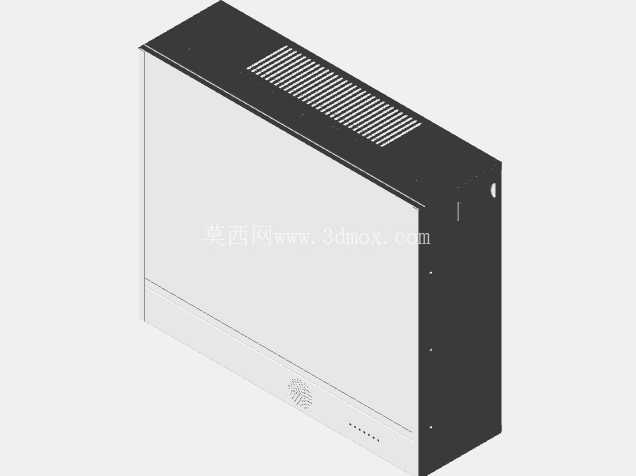

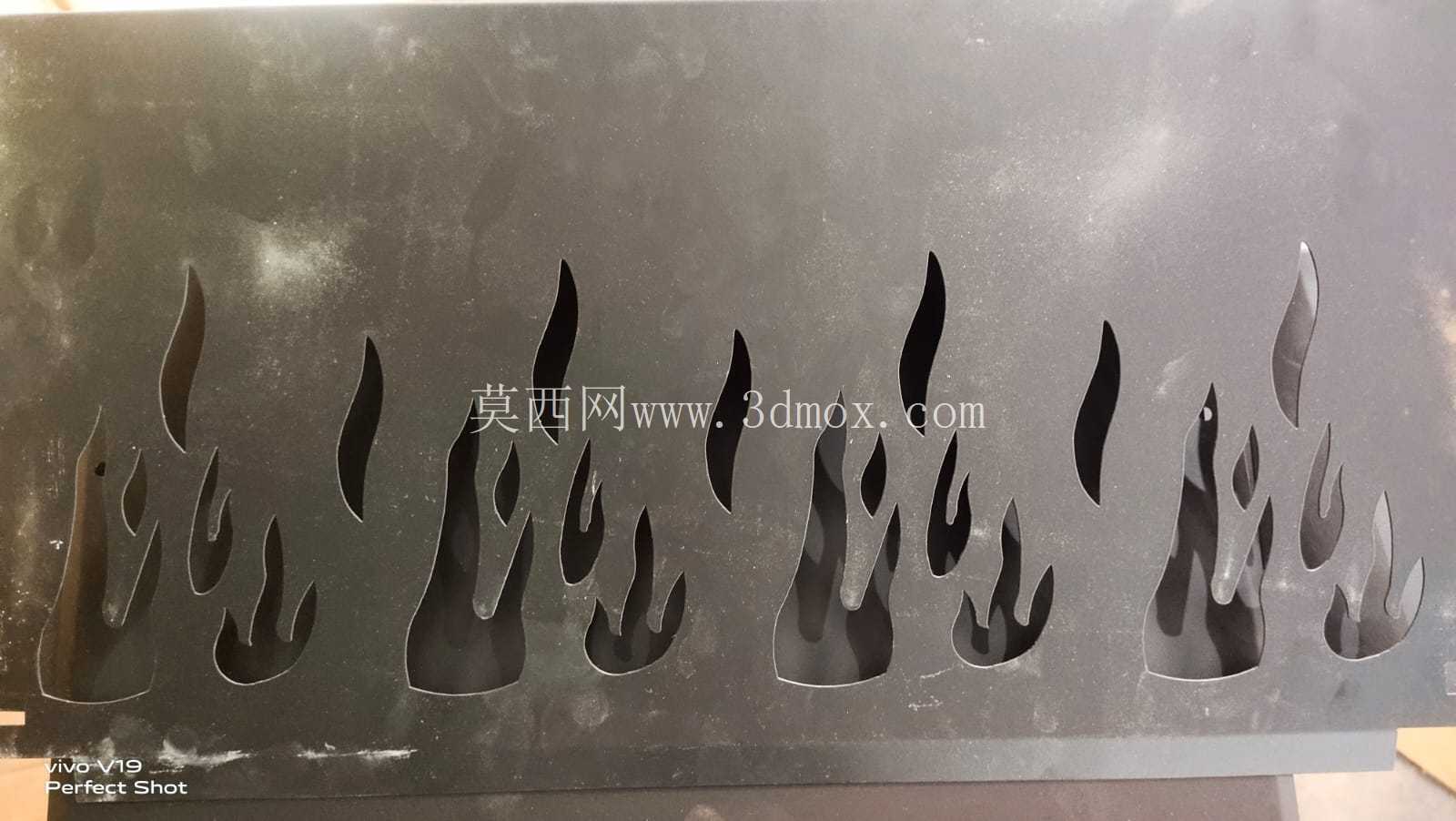

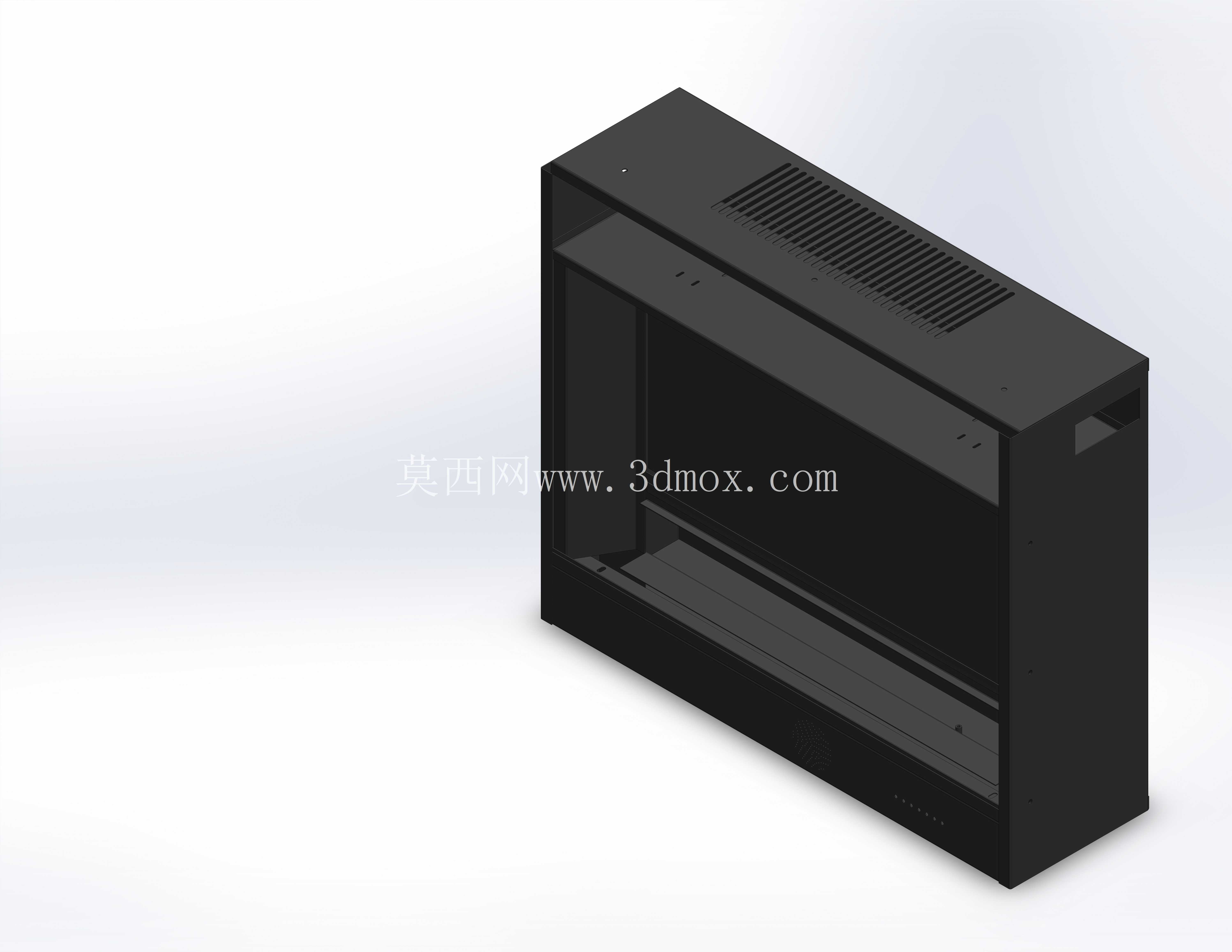

这款壁挂式采暖设备的壳体结构设计，核心围绕家用及小型商用场景的壁挂安装需求展开，在结构布局上充分考虑了墙面挂载的承重特性、内部元器件的排布空间以及日常运维的操作便利性。从实际应用场景来看，这类设备多安装于厨房、阳台等墙面区域，安装时需要预留足够的侧边操作空间与顶部散热间隙，顶部的格栅式通风结构，是针对内部燃烧组件或电控元件的散热需求设计，格栅的条缝宽度、排布间距经过反复校核，既能够保证通风量满足设备满负荷运行时的散热要求，又能避免大尺寸异物落入设备内部造成故障。设备主体采用长方体壁挂式构型，背部预留有标准挂装孔位，安装时可直接匹配墙面预置的挂装支架，安装边界上要求背部与墙面的间隙控制在合理范围，既保证挂装稳定性，又能预留出管线连接的操作空间，底部预留的管线接入口位置，充分考虑了家用燃气管道、进出水管路的常规排布走向，避免安装时出现管线过度弯折影响流通效率的问题。正面的大尺寸检修面板采用快拆式固定结构，日常维护时无需将整个设备从墙面拆下，仅需松开面板的固定件即可打开面板，对内部的核心组件进行检修、清理或零部件更换，大幅降低后期运维的操作难度。壳体的钣金折弯工艺经过优化，所有外露边缘均做了折边包边处理，避免安装及运维过程中出现锐边划伤的安全隐患，壳体的拼接处采用错位咬合的结构设计，既提升了整体壳体的结构刚性，减少设备运行过程中因风机、水泵工作产生的共振异响，又能保证壳体拼接处的密封性能，避免灰尘、溅水从拼接缝隙进入设备内部。在结构设计过程中，针对壁挂设备的承重特性，对背部挂装区域的钣金做了局部加厚处理，同时增设了加强筋结构，保证设备满水状态下挂装的结构强度，不会出现长期使用后壳体变形、挂装松动的问题。顶部的通风区域与内部发热组件的位置一一对应，气流路径经过优化，外部冷空气从格栅进入后可直接流经发热区域带走热量，避免局部积热导致元器件寿命缩短。壳体表面的涂装工艺预留了足够的工艺余量，不同颜色的区域划分既起到外观区分的作用，也对应了内部不同的功能分区，红色面板覆盖的区域为核心换热及燃烧腔体，黄色顶部区域对应散热及电控安装区域，在生产装配时可通过颜色区域快速定位零部件安装位置，提升装配效率。设备的整体外形尺寸适配常规家庭墙面的安装空间，宽度、高度及厚度的比例经过优化，既保证内部有足够的空间排布换热组件、循环水泵、控制主板、燃气阀组等核心零部件，又不会因为体积过大占用过多墙面空间，影响厨房或阳台的整体布局。在安装边界的校核上，除了背部与墙面的间隙，还要求设备左右两侧预留不小于十厘米的操作空间，方便后期连接管路、检修侧边的阀门组件，设备下方预留足够的管线弯折空间，避免管路接头处承受额外应力造成泄漏风险。整个钣金结构的设计充分平衡了结构强度、装配便利性、运维便捷性与外观协调性，所有的折弯角度、固定孔位、拼接结构都经过实际装配验证，能够满足批量钣金生产的工艺要求，无需复杂的成型模具即可完成加工，有效控制生产制造成本。
