工业笼式手动旋钮夹紧定位组件

这款笼式结构的手动操作组件，最初是为中小型流体管路的手动截止、调节类阀门配套设计的操作执行端，实际应用中也可拓展用于各类工装夹具、可调式设备定位机构的手动施力部件，覆盖化工管路辅件、小型生产设备工位调节、试验台架工装锁紧等多个场景。从实际使用反馈来看，这类带笼式支撑框架的旋钮结构，相比传统的圆盘手轮、直柄旋钮，在狭小安装空间内的操作便利性优势明显：操作人员无需寻找特定的握持角度，从周向任意位置都能找到施力点，戴劳保手套操作时也不会出现打滑脱手的情况，尤其适合设备维护、工位频繁调整的作业场景。

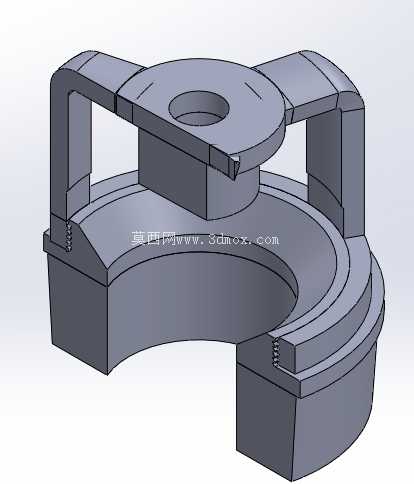

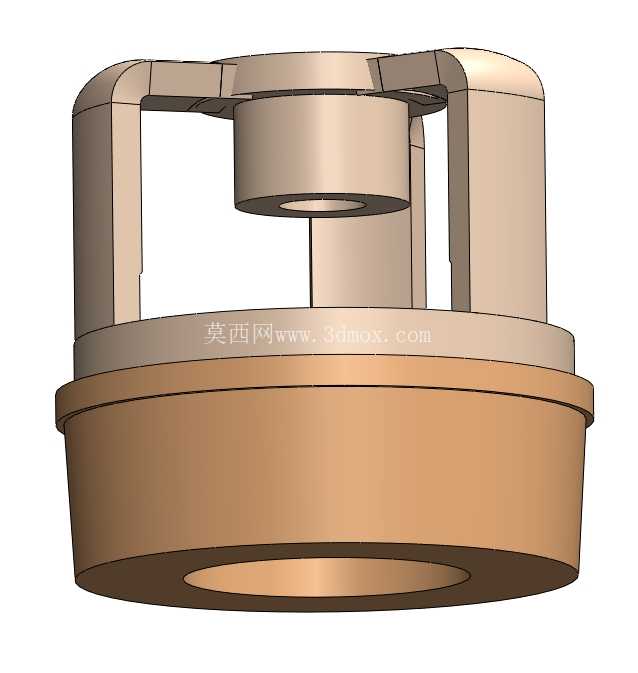

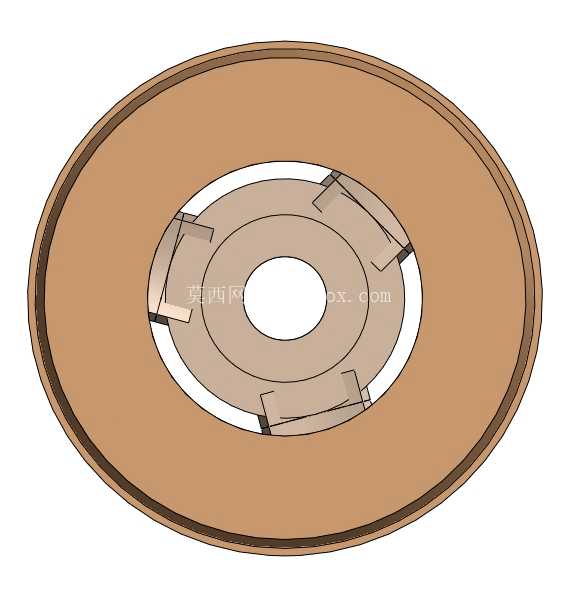

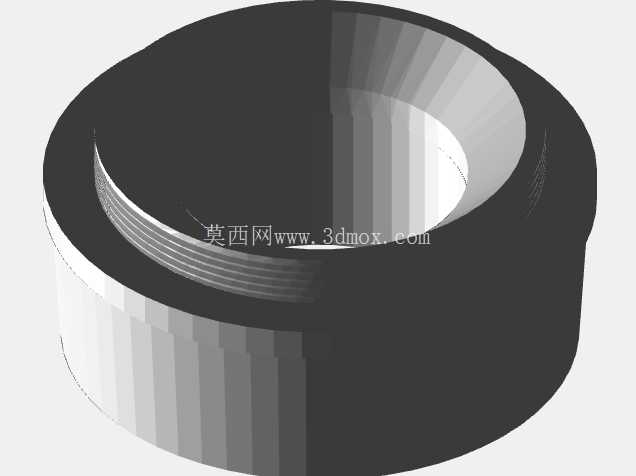

设计阶段首先敲定的是底部圆柱形安装基座的尺寸边界，基座外径与配套的阀杆连接座、夹具安装座的标准安装孔位匹配，基座底部预留的同轴中心孔，可根据实际适配需求加工成不同规格的内螺纹、键槽或者顶丝孔，既可以直接套在阀杆上通过顶丝锁紧传递扭矩，也可以连接丝杆、调节杆实现直线位移的锁紧调节。基座的高度经过反复校核，既保证安装后与下方阀体、夹具座的贴合面有足够的接触面积，不会因为长期受侧向力出现倾斜偏移，又不会过度占用轴向安装空间，给下方的密封件、连接紧固件留出足够的装配余量。

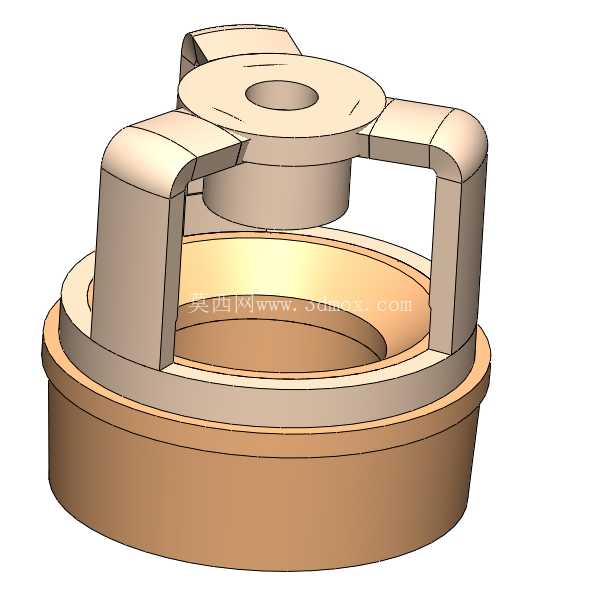

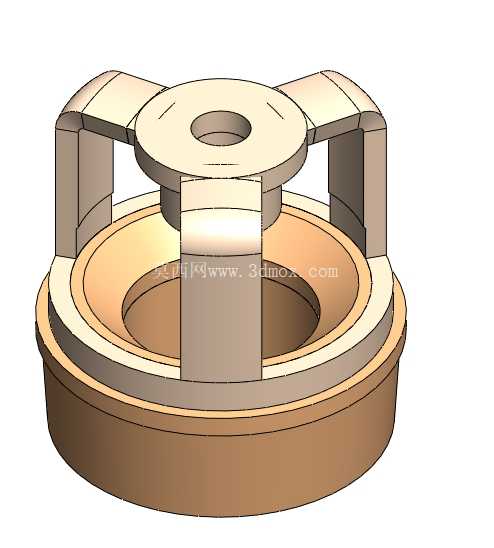

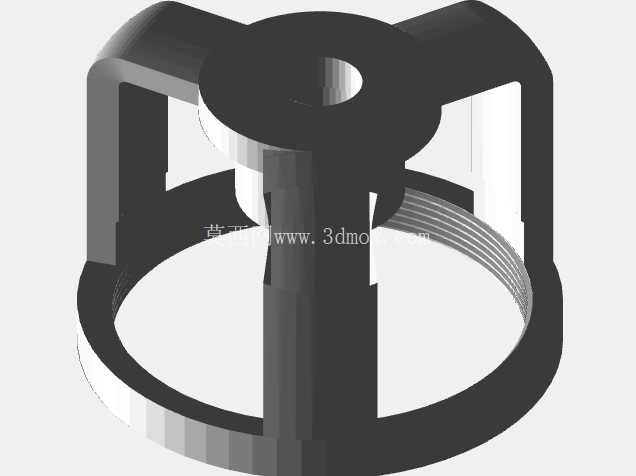

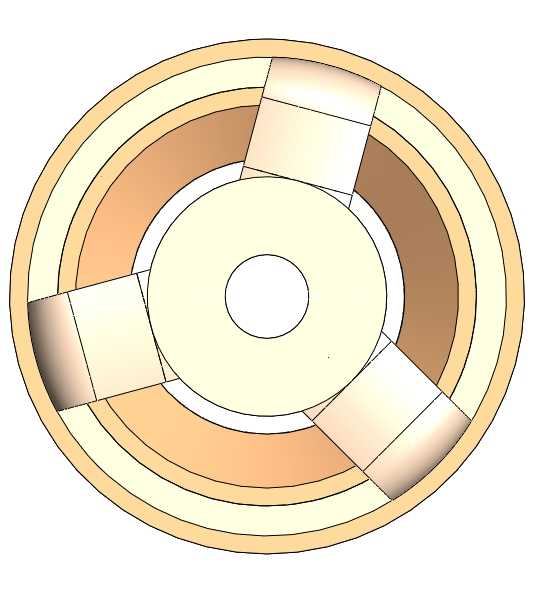

顶部的操作头采用中心内凹的圆盘结构，中心孔的作用是避让穿过组件的阀杆、调节杆，避免操作转动时与杆件发生摩擦干涉。连接顶部操作头和底部基座的三根周向均布的笼式支撑臂，是整个结构的受力核心，设计时特意将支撑臂的截面做了圆角过渡处理，没有尖锐的棱角，一方面是避免操作时划伤操作人员的手部，另一方面是消除应力集中点，在施加较大拧紧力矩的时候，支撑臂与基座、顶部操作头的连接位置不会出现应力断裂。支撑臂的间距经过人体工程学验证，成年人的手指可以轻松伸入相邻支撑臂的间隙中，既可以像握普通旋钮一样转动整个组件，也可以将手指卡在支撑臂之间施加更大的扭矩，满足不同锁紧力需求的场景。

整个组件的几何形状全部采用规则的回转体加直臂结构，没有复杂的曲面或者薄壁结构，不管是采用机加工方式批量制作，还是采用铸造、粉末冶金工艺成型，都有很好的工艺性：机加工时可以一次装夹完成回转面的车削，后续只需要铣削出三个支撑臂的间隙即可，加工工序少，尺寸精度容易保证；如果采用铸造工艺，拔模角度设置合理，不会出现倒扣结构，铸件成品率高，后续只需要少量的精加工就能满足装配要求。

从功能特性来看，这款组件的锁紧可靠性表现突出，底部宽大的圆柱基座与安装座完全贴合后，拧紧过程中不会出现偏摆，传递的扭矩可以均匀作用在下方的阀杆或者调节杆上，不会因为受力不均导致阀杆弯曲、调节杆卡滞。日常使用中，即使表面沾有少量的油污、切削液，笼式的框架结构也能提供足够的摩擦力，不会出现操作打滑的情况。另外，这种开放式的笼式结构不容易积灰、积屑，在有粉尘、切削碎屑的生产车间使用时，碎屑可以直接从支撑臂的间隙掉落，不会卡在操作件内部导致转动卡涩，日常维护只需要定期擦拭表面即可，不需要拆解清理内部，降低了设备维护的工作量。

在安装适配性上，这款组件可以覆盖多种常见的阀杆直径、调节杆尺寸，只需要调整中心孔的加工尺寸，不需要改动外部的整体结构，就能适配不同规格的小型截止阀、调节阀，以及各类工装的夹紧调节机构，通用性较强。对于结构设计人员来说，这款模型可以直接作为手动操作件的参考模型，在设计管路阀门、工装夹具的时候直接调用，只需要根据实际安装尺寸调整中心孔、基座的配合尺寸，就能快速完成操作端的设计，减少重复建模的工作量，也能保证操作件的人机工程学性能符合实际使用需求，避免出现设计出来的手轮、旋钮操作不便、受力不足的问题。
