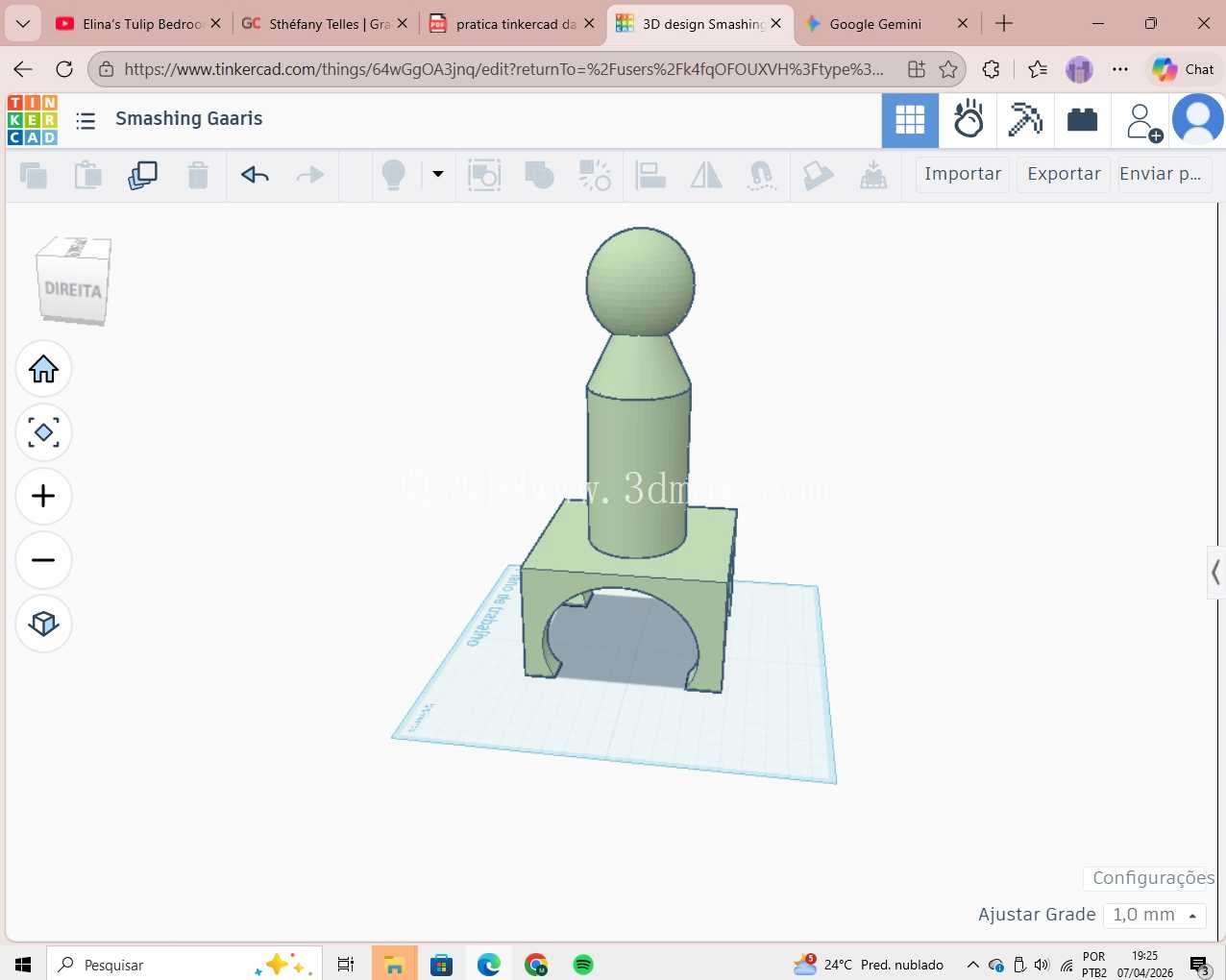

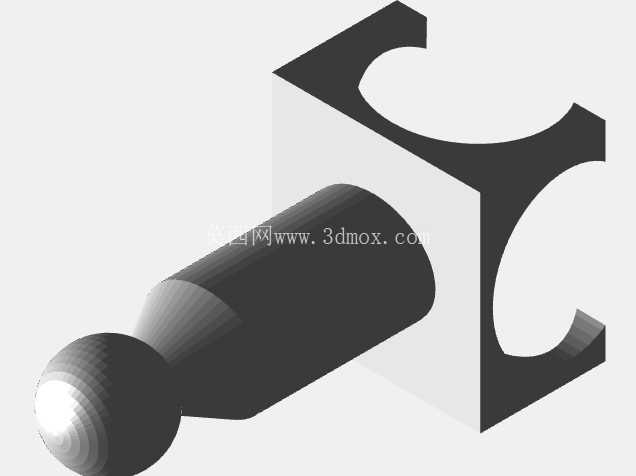

带球形顶柱拱形底座压铸成型构件

该构件属于压铸工艺成型的小型五金支撑类零件，在实际生产场景中，多应用于小型工装夹具的定位支撑、桌面型设备的可调脚垫支撑、轻型物料架的端部顶持等工况，可承受垂直方向的静载荷，同时拱形底座的镂空设计可适配管线穿过、卡扣卡接等装配需求，在3C电子小型装配工位、实验室轻型器材架、民用小型五金置物结构中都有对应的适配空间。从结构功能来看，底部拱形底座的两侧支撑脚直接与安装基面接触，拱形内凹区域可避开安装面的凸起结构，也可作为穿线、卡装弹性卡扣的预留空间，避免装配时出现结构干涉；中部圆柱段为主要的受力承载段，圆柱直径经过载荷校核，可匹配常规M3-M5规格的锁紧件侧向顶持固定，不会出现柱体受压变形的问题；顶部球形端头可作为万向顶持的接触端，在需要自适应角度贴合的支撑场景中，球形面可与被支撑件的平面、凹面形成稳定接触，不会出现棱边卡滞、接触应力集中的问题。设计过程中优先考虑压铸工艺的成型可行性，所有转角位置都做了适配压铸脱模的圆角处理，避免出现锐角结构导致的模具应力集中、铸件充型不满的问题；底座与圆柱段的衔接位置做了渐变锥度过渡，既可以增强结构连接处的抗弯折强度，也能优化压铸时的金属液流道走向，减少铸件内部缩孔、冷隔的缺陷概率；球形端头与锥段的衔接处做了微小的圆弧过渡，避免脱模时出现粘模拉伤的问题，同时也能消除零件使用时的锐边划伤风险。从安装边界尺寸来看，底座的拱形跨度适配常规20-30mm宽度的安装基面，两侧支撑脚的接触面积经过优化，单位面积压应力控制在常规铝合金压铸材料的许用应力范围内，不会出现安装时基面压溃的问题；整体高度控制在50mm以内，属于小型支撑构件的尺寸范畴，可在紧凑的装配空间内完成安装，不需要额外预留过大的操作空间；圆柱段的直径统一为12mm，可适配市面上常规的管夹、锁紧环等标准连接件，不需要单独定制配套的锁紧零件，降低整体装配的配件成本。在实际选型应用时，该构件可直接通过底座的两个支撑脚做螺丝锁附固定，也可通过拱形内凹区域做卡扣式快装，适配不同的装配效率需求；顶部球形端可根据使用场景加装橡胶防滑垫，增大与被支撑件的接触摩擦力，避免支撑时出现滑移问题；整体结构无复杂的内部型腔，压铸成型后仅需要去除浇口、做简单的飞边打磨即可投入使用，后续表面处理可根据使用环境做喷塑、阳极氧化等工艺，提升零件的耐锈蚀、耐磨性能。针对压铸生产环节，该结构的分型面设置在底座底面与圆柱段的衔接位置，侧向无倒扣结构，不需要设计复杂的抽芯机构，可简化模具结构，降低模具制造成本，同时提升单件压铸的生产效率，适合批量规模化生产。
