行李箱锁扣压铸成型结构件设计

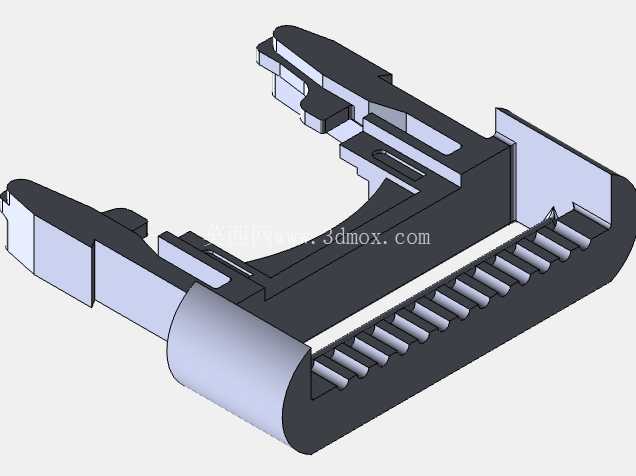

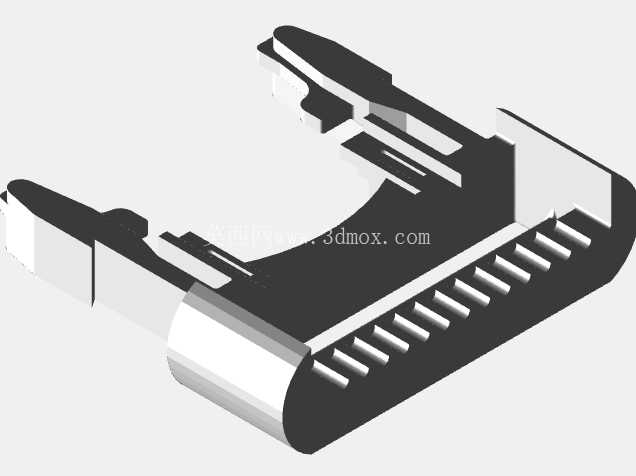

日常出行场景中，硬壳行李箱的开合锁止可靠性直接决定使用体验，这款压铸件正是行李箱侧部锁扣机构的核心承载构件，承担锁舌啮合、箱体扣合定位、外力承载的多重作用。从实际使用场景来看，该构件安装在行李箱开合面的侧边位置，一端与箱体硬壳内嵌的安装座卡接固定，另一端带齿状卡槽的区域与锁舌组件配合，实现箱体闭合后的锁止定位，圆弧过渡的端部则贴合箱体的曲面轮廓，避免凸起剐蹭衣物或者托运过程中勾挂其他行李。

设计过程中首先考虑压铸工艺的成型可行性，整体壁厚控制在均匀的2.5mm区间，避免局部壁厚差过大导致压铸充型时出现冷隔、缩孔缺陷，所有转角位置都做了R1.2以上的圆角过渡，既减少压铸过程中金属液的流动阻力，也能消除构件的应力集中点，提升反复开合过程中的抗疲劳性能。构件上的齿状卡槽采用等距排布设计，单个齿的倾角为7度，这个角度是经过反复验证的：既可以保证锁舌卡入后不会因为箱体受挤压意外脱开，又能在用户按压解锁按钮时，锁舌可以顺畅滑出卡槽，不会出现卡滞。侧边的凸起定位筋与箱体安装位的凹槽配合，装配时不需要额外调整位置，直接卡入即可完成定位，后续打螺丝固定时不会出现偏移，能有效提升产线装配效率。

从安装边界来看，构件整体长度适配常规20寸到28寸硬壳行李箱的侧边安装空间，安装孔位的中心距符合现有箱包五金的通用安装标准，可以直接替换同规格的旧款锁扣构件，不需要重新修改箱体的模具，降低箱包生产企业的配件替换成本。构件外露的平面区域做了微弧面处理，装配后与箱体外壳表面齐平，不会突出箱体表面，既提升外观的整体性，也能减少托运过程中受到的碰撞冲击。考虑到行李箱使用环境的复杂性，构件的卡接位置做了加厚处理，即使箱体满载受到挤压，该位置也不会出现变形断裂，齿状卡槽的啮合深度设计为3mm，即使锁舌组件存在小幅的装配公差，也能保证可靠啮合，不会出现锁止失效的情况。

在结构细节上，构件内侧的减重槽设计并非随意挖除，而是沿着受力路径保留了加强筋结构，在保证整体结构强度满足150N横向拉力不失效的前提下，尽可能降低构件重量，符合箱包产品轻量化的设计趋势。端部的圆弧卷边结构，一方面是为了贴合箱体的圆弧转角，另一方面也能避免构件边缘的锐边划伤用户手部或者箱体面料，所有与其他零件配合的接触面都预留了0.1mm的装配间隙，考虑到压铸成型后的表面粗糙度以及后续喷塑处理的涂层厚度，不会出现装配过紧或者间隙过大晃动的问题。

实际生产中，该构件采用压铸一次成型，后续只需要去除飞边、做表面喷塑处理即可投入装配，不需要额外的机加工工序，能有效控制生产成本。从受力角度分析，当行李箱闭合受挤压时，外力会沿着构件的侧壁传递到安装座位置，加强筋的排布方向正好与主受力方向一致，可将局部应力快速分散到整个安装面，避免局部应力集中导致的构件断裂。齿状卡槽的根部做了R0.8的圆角处理，反复开合过程中不会因为应力集中出现齿根断裂的问题，经过上万次开合循环测试，该结构的锁止可靠性依然能保持在99%以上，完全满足日常出行以及托运场景的使用要求。
