U型凹槽块状压铸结构件设计

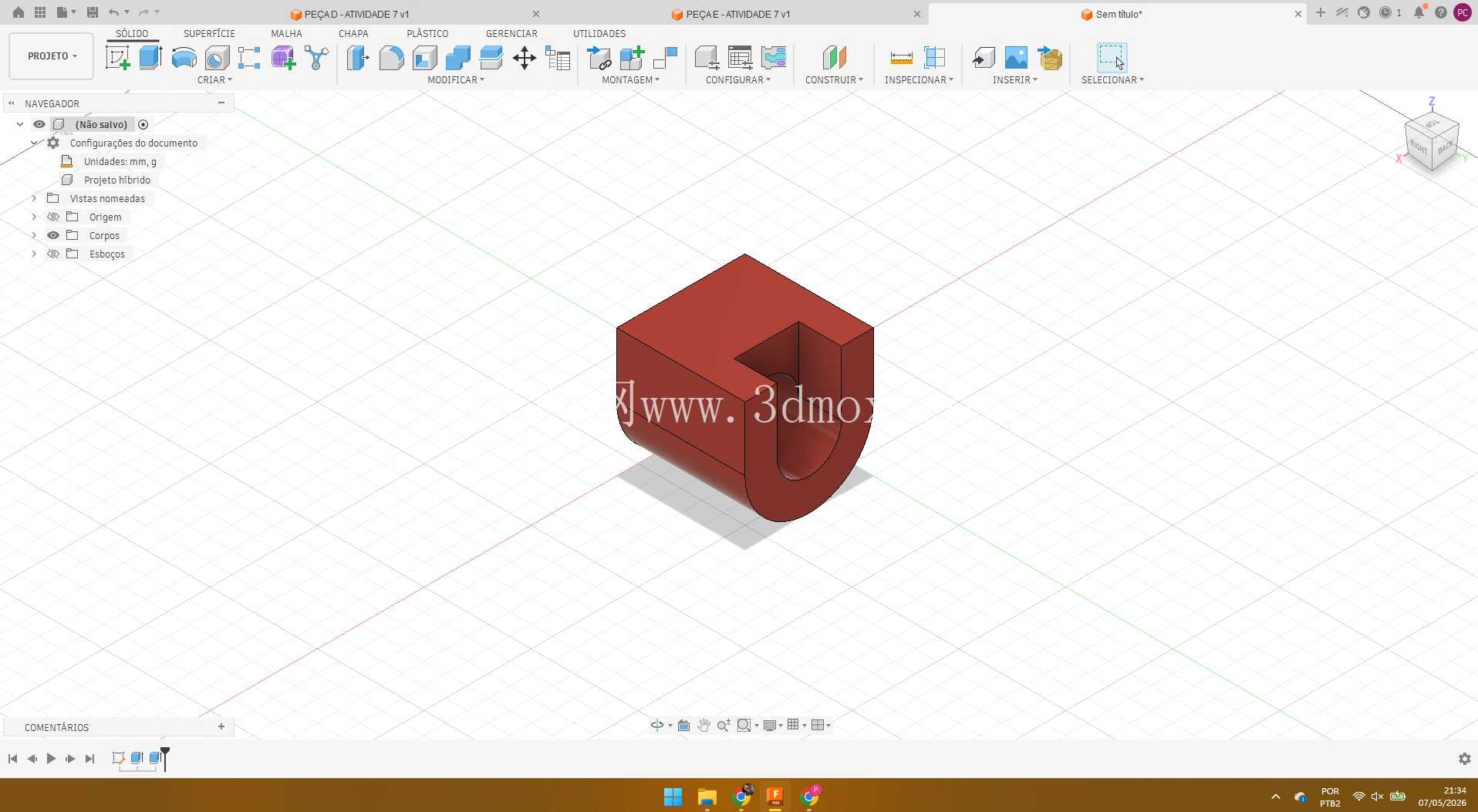

在压铸生产的工装配套环节，这类带U型内凹结构的块状构件，常作为模具抽芯机构的定位嵌件使用，适配中小型铝合金压铸件的型腔定位需求，日常在3C产品外壳压装、小型汽配结构件压铸工位的模具上较为常见。从结构功能来看，构件主体为实心立方基体，一侧开设贯通式U型凹槽，槽体内壁做了R角过渡处理，避免压铸过程中铝液填充时出现应力集中导致的开裂问题，同时凹槽的直边段做了0.2度的拔模斜度，方便开模时构件与模具型腔顺利脱离，不会出现粘模拉伤的情况。设计阶段首先要匹配安装边界，构件的立方基体底面为安装基准面，平面度公差控制在0.02mm以内，保证嵌入模具模架时能够完全贴合，不会出现装配间隙导致的压铸件飞边问题；U型槽的开口尺寸与配套抽芯滑块的凸台尺寸采用H7/m6的过渡配合，既保证抽芯动作的顺畅性，又能避免配合间隙过大导致的铝液窜入形成飞边。从实际应用场景出发，这类结构件不需要承受大吨位的锁模冲击力，主要承担抽芯过程中的导向与定位作用，因此基体的壁厚设计均匀，最薄位置的壁厚也达到8mm，避免压铸过程中因为壁厚不均出现缩孔、缩松的内部缺陷，影响构件的使用寿命。外形尺寸方面，构件整体的立方体外轮廓边长控制在40mm区间，U型槽的深度达到基体高度的三分之二，既保证凹槽有足够的配合长度实现定位功能，又不会因为槽深过大导致基体结构强度不足，在反复的开合模冲击下出现断裂问题。设计时特意将U型槽的外圆弧面与立方基体的衔接处做了R3的圆角过渡，一方面是减少压铸成型时的应力集中点，提升构件本身的结构强度，另一方面也能避免安装时锐边划伤操作人员，同时减少模架对应安装位置的应力集中，延长整套模具的使用寿命。在实际生产适配中，这类构件可以直接嵌入模架的对应安装槽内，不需要额外做焊接或者螺栓固定，依靠配合面的预紧力就能实现固定，拆装维护十分方便，当U型槽出现磨损导致定位精度下降时，可以直接快速更换，不需要对整套模架进行返修，能有效降低压铸生产的工装维护成本。从成型工艺角度考虑，构件的所有棱边除了安装基准面的锐边要求外，其余位置都做了小倒角处理，方便压铸成型后的去毛刺工序，减少后续机加工的工作量；U型槽的内壁表面粗糙度要求达到Ra1.6，保证与抽芯滑块配合时的滑动顺畅性，不会出现卡滞问题。这类结构件虽然体积不大，但在压铸模具的抽芯机构中属于核心定位配件，尺寸精度直接影响最终压铸件的成型尺寸精度，设计过程中需要反复核对配合尺寸的公差带，既要满足装配精度要求，又要考虑实际加工的工艺可行性，避免因为公差要求过高导致加工成本上升，或者公差过松导致定位失效。在安装边界的校核上，需要确认构件装入模架后，U型槽的中心与抽芯滑块的运动中心完全重合，偏心量控制在0.01mm以内，避免抽芯过程中出现别劲问题，导致滑块磨损加快甚至出现卡模事故；同时构件的顶面高度要与模架的分型面齐平，误差不超过0.01mm，避免压铸件表面出现台阶或者凹痕，影响产品外观质量。日常使用中，这类构件的失效形式主要是U型槽内壁的磨损，以及基体在反复热胀冷缩下出现的微裂纹，因此设计时在选材上适配常用的压铸模具钢热处理工艺，保证构件有足够的表面硬度与芯部韧性，能够承受上万模次的生产冲击而不出现失效。
