角式法兰连接止回阀结构设计

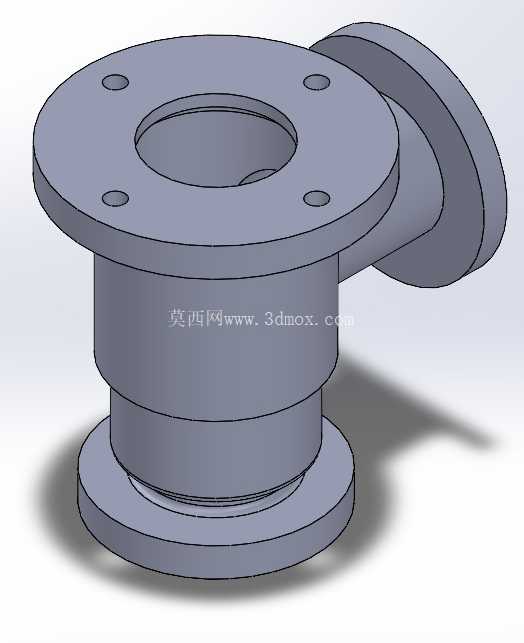

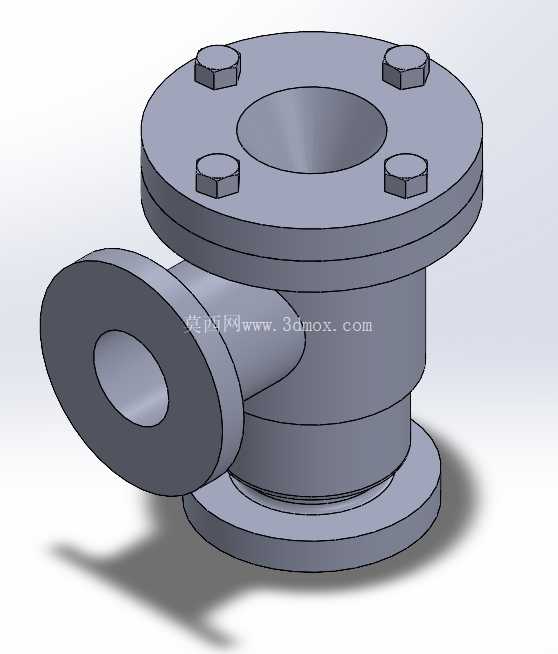

在流体输送管网的支路布设场景中，角式止回阀的应用占比并不低，尤其是在管路走向需要90度转向、同时要兼顾介质防倒流需求的点位，这类阀件能同时完成流向改变与单向导通两个功能，省去额外加装弯头的空间占用与密封风险点。这款角式法兰止回阀的设计，首先考虑的是现场安装的适配性，阀体采用上下直通加侧出的角式流道，顶部法兰为圆形四螺栓孔布局，侧部接口同样采用法兰连接结构，底部设置定位支撑法兰边，三个连接端面的加工基准统一以阀体中心轴线为定位基准，保证安装后各接口的同轴度与平面度符合管路装配公差要求，避免强行组对带来的密封面应力集中问题。从功能实现逻辑来看，这类止回阀依靠介质自身压力完成阀瓣的启闭动作，当介质从侧部法兰接口进入阀体腔室时，流体压力推动内部阀瓣抬升，导通上下方向的流道，介质可从顶部法兰接口流出；当上游介质压力下降、出现反向流动趋势时，阀瓣在自身重力与反向介质压力的共同作用下回落至密封座面，切断流道，阻止介质反向回流，避免管网压力波动带来的介质倒灌、设备反转等故障。设计过程中，流道的曲率过渡是重点优化部分，侧部入口到顶部出口的流道没有采用直角突变结构，而是做了圆弧过渡处理，减少介质在转向位置的涡流损失，降低流阻系数，同时避免高速介质长期冲刷流道拐角位置造成的局部冲蚀磨损，延长阀件的实际使用寿命。法兰连接面的螺栓孔采用跨中布置方式，四个螺栓均匀分布在法兰端面的圆周上，安装时螺栓预紧力可以均匀作用在密封垫片上，不会出现局部压应力不足导致的渗漏问题，同时法兰端面的密封槽尺寸匹配常用的非金属平垫片，现场维护时不需要定制特殊密封件，降低运维配件成本。阀体的外部结构做了等壁厚设计，在保证承压强度满足常用中低压流体管路要求的前提下，尽可能控制阀体整体重量，外壁没有多余的凸起结构，减少铸造过程中的应力集中点，同时方便后期做外表面防腐处理。安装边界方面，这款阀件的三个法兰端面均为标准法兰尺寸，侧部法兰轴线与顶部法兰轴线呈90度垂直布局，底部支撑边的外径略大于阀体中段外径，安装时可以依托底部支撑边做临时定位，不需要额外吊装固定即可完成螺栓孔的对位，适合在空间紧凑的管廊夹层、设备旁侧管路点位安装，不需要预留过大的操作空间。在实际选型应用中，这类角式止回阀常被用在压缩空气管网的支路出口、给排水系统的竖向管段转向位置、小型换热设备的介质进出口位置，既可以完成管路的转向连接，又能起到单向止回的作用，相比“弯头+直通止回阀”的组合安装方式，减少了两个密封连接点，降低了管路泄漏的概率，同时整体安装长度更短，能有效节省管路布设空间。设计时还考虑了阀瓣的运动行程限制，在阀体内部设置了上限位结构，避免阀瓣开启时被介质压力顶到流道出口位置造成卡滞，保证阀瓣在介质压力变化时可以灵活回落，不会出现开启后无法复位的失效问题；密封座面采用与阀体一体加工的结构，没有额外镶嵌密封座，减少了一个可能的渗漏点，同时在常规水、压缩空气、无强腐蚀性的气体介质工况下，密封面的使用寿命可以满足长期运行要求。
