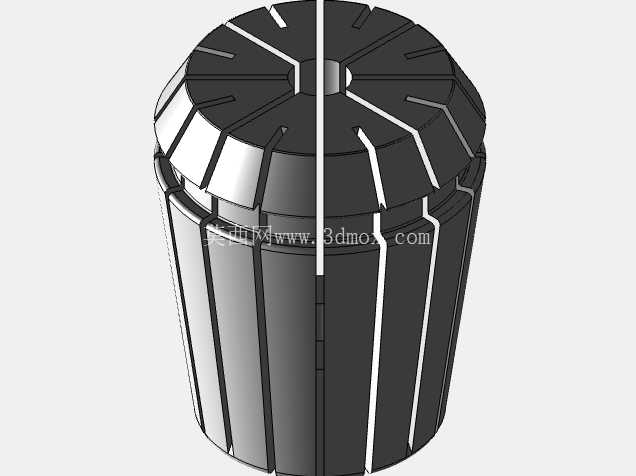

ER32标准8度锥面33mm规格弹性夹头结构

在数控铣削、钻削、镗削类加工场景中，主轴与刀具的连接刚性直接决定加工过程的振颤水平、尺寸精度保持性以及刀具使用寿命，ER系列弹性夹头作为当前离散机加工领域应用覆盖度最高的刀具夹持元件，其锥面配合精度、瓣片收缩均匀性、夹持力冗余量是一线工艺人员选型时的核心考量指标。这款ER32规格夹头严格遵循通用ER夹头的8度锥面配合标准设计，最大适配夹持直径上限为33mm，可覆盖大部分中小型数控铣床、加工中心的常用刀具柄径范围，从直柄立铣刀、钻头、铰刀到丝锥，只要柄部直径在夹持区间内，均可通过配套的ER螺母锁紧实现稳定装夹。

从实际加工的适配边界来看，该夹头的外锥面角度公差控制在行业通用的精密级范围内，与ER32规格的刀柄内锥面配合时，可实现锥面全长的均匀贴合，避免局部接触导致的锁紧偏斜，这一点在高速切削场景下尤为关键——当主轴转速突破八千转每分钟时，哪怕微米级的同轴度偏差都会引发明显的离心振动，不仅会在加工表面留下振纹，还会加速主轴轴承的磨损。夹头的瓣片开槽采用对称均匀分布设计，锁紧过程中各瓣片的收缩量保持一致，不会出现单瓣过度挤压刀具柄部的情况，既能保证足够的夹持摩擦力，避免大进给切削时刀具出现打滑窜动，又能减少刀具柄部被夹伤的概率，延长高精度刀具的使用寿命。

设计过程中首先明确了夹头的核心配合基准：外锥面的8度锥角是整个夹持系统的定位核心，锥面的表面粗糙度、圆度、角度公差直接决定配合精度，建模时优先完成锥面的参数化构建，再以此为基准延伸出夹头的主体外圆、内孔夹持面以及端部的瓣片开槽结构。内孔夹持面的直径梯度按照标准ER夹头的夹持区间设置，33mm为该规格的最大夹持直径，可兼容从最小夹持直径到33mm之间的所有直柄刀具，无需针对单一柄径制作专用夹头，大幅降低生产现场的夹具库存压力。夹头的总长度、端部倒角尺寸、瓣片开槽的深度与宽度均匹配标准ER32螺母的锁紧行程，确保螺母旋紧时，瓣片的收缩量刚好覆盖对应柄径的夹持公差，不会出现收缩过度导致夹头开裂，或是收缩量不足导致夹持力不够的问题。

从安装边界来看，这款夹头装入标准ER32刀柄后，伸出刀柄端面的长度符合通用配套尺寸，不会与工件、夹具发生干涉，在加工深腔类零件时，可配合加长型ER刀柄实现深位加工，同时保持足够的连接刚性。夹头的材质选用常规的弹簧钢材质对应的结构设计，预留了热处理后的变形余量，建模时考虑了热处理后的尺寸收缩比例，确保成品热处理后各配合尺寸仍在公差范围内。在实际使用场景中，这类标准ER夹头不仅可用于数控铣床、加工中心，还可适配于车床的动力刀座、攻丝机的主轴夹持机构、专用打孔设备的刀具装夹位置，只要配套对应规格的ER螺母和刀柄主体，即可快速完成刀具装夹，装夹效率远高于传统的侧固式刀柄，且夹持精度更稳定。

很多一线操作人员在使用ER夹头时容易忽略锥面清洁的问题，这款夹头的外锥面采用光滑连续的曲面设计，没有多余的凹槽或台阶，擦拭清洁时可快速去除锥面上附着的切屑、灰尘和油污，避免杂质夹在锥面之间导致配合间隙增大，影响夹持精度。夹头的内孔夹持面设计有均匀的微细防滑纹理结构，在不损伤刀具柄部的前提下，可增大夹持面的摩擦力，即使在大余量铣削的重切削场景下，也能保证刀具不会出现打滑移位的情况。瓣片的根部设计有圆弧过渡结构，避免应力集中导致夹头在反复锁紧松开的过程中出现根部断裂的问题，大幅提升夹头的反复使用寿命，降低生产现场的夹具耗材成本。
