水晶笔端塞精密结构设计方案

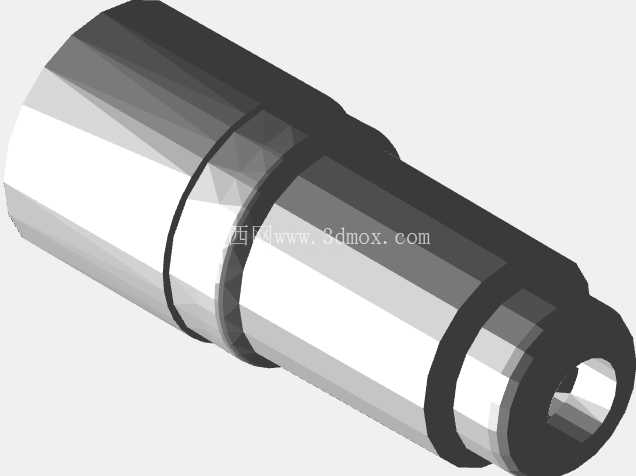

日常书写类文具的精密结构件设计中，笔端塞这类看似不起眼的小零件，实则直接影响整笔的装配精度、握持手感与长期使用可靠性，尤其是水晶笔这类主打外观质感与书写稳定性的产品，对端塞的结构配合公差、外形衔接流畅度都有极高要求。这款端塞采用阶梯轴式的整体结构，从结构功能上划分可分为三个功能区段：最外侧的外露段直径与水晶笔笔管外径完全一致，装配后与笔管端面完全齐平，不会出现凸起硌手或者凹陷积灰的问题，外露段的端面做了极小的内凹圆弧处理，既避免锐边划伤，也能在笔放置在桌面时减少端面与桌面的摩擦刮痕，保护水晶笔的外观完整性。中间的配合段是整个零件的核心定位结构，直径与笔管的内孔采用过渡配合设计，配合公差控制在0.02mm以内，装配时不需要额外涂胶就能依靠过盈量实现牢固固定，不会因为日常携带过程中的晃动、温度变化导致的材料热胀冷缩出现松脱掉落的问题，配合段上设计的两道环形凹槽，一方面可以在装配时容纳少量的装配润滑脂，降低压装时的阻力，避免硬压导致笔管内壁出现划痕或者崩裂，另一方面也能在长期使用过程中积攒少量渗入笔管的墨水残留或者灰尘，避免杂质进入笔的内部机构影响书写出墨的稳定性。最内侧的限位段直径略小于配合段，在压装时起到导向作用，让端塞可以顺畅对准笔管内孔，不需要反复调整位置就能完成装配，限位段的端面做了倒角处理，不会在压装过程中刮伤笔管内部的储墨仓或者笔芯尾端结构。从实际应用场景来看，这类端塞主要适配按动式或者拔帽式的水晶中性笔、水晶钢笔产品，除了起到封堵笔管尾端的作用外，还能平衡笔身的整体重量，让整笔的重心落在握持区段附近，长时间书写也不容易出现手部疲劳的问题。在设计过程中，需要充分考虑不同材质笔管的装配特性，如果是透明亚克力材质的水晶笔管，端塞的配合段过盈量需要适当下调，避免压装时撑裂透明管壁影响外观；如果是金属材质的水晶笔管，过盈量可以适当提升，保证连接的牢固度。外形尺寸的设计上，端塞的总长度控制在18mm左右，最大外径与对应笔管的外径保持一致，通常在8-12mm区间，适配市面上主流的水晶笔产品尺寸，安装时只需要从笔管尾端对准内孔，使用小型压装设备匀速压入直到端面齐平即可，不需要额外的紧固件或者粘接工序，装配效率很高，适合文具工厂的大批量自动化生产线装配作业。结构设计上还充分考虑了模具量产的工艺性，整个零件没有倒扣结构，采用轴向分模就能完成压铸或者注塑成型，成型后只需要简单去除飞边就能达到装配精度要求，不需要额外的二次机加工，能够有效控制量产的成本。同时，端塞的内部可以根据产品需求预留配重块安装位，如果是高端金属材质的水晶笔，可以在内侧空腔加装小尺寸的钨钢配重块，进一步调整笔身重心，提升书写的手感；如果是普通学生用的平价水晶笔，直接采用实心塑料或者锌合金材质即可，满足基础的使用需求。在实际使用过程中，这类端塞还能起到一定的密封作用，避免笔管尾端进入过多的空气导致墨水挥发干涸，延长笔芯的保存期限，尤其是对于钢笔类的水晶笔产品，端塞与笔管之间的配合紧密性直接影响钢笔的供墨稳定性，如果配合间隙过大，笔管内部的墨水容易因为气压变化出现漏墨的问题，因此在设计时对配合段的圆度、圆柱度都提出了较高的形位公差要求，确保整周的配合间隙均匀一致。另外，外露段的表面处理可以根据整笔的外观需求做电镀、喷砂或者抛光处理，和笔管的外观质感保持统一，比如透明亚克力笔管搭配抛光透明PC材质的端塞，金属笔管搭配电镀亮铬的锌合金端塞，保证整笔的外观协调性，不会出现明显的拼接色差或者质感断层。
