小型手动杠杆式冲压压装设备结构

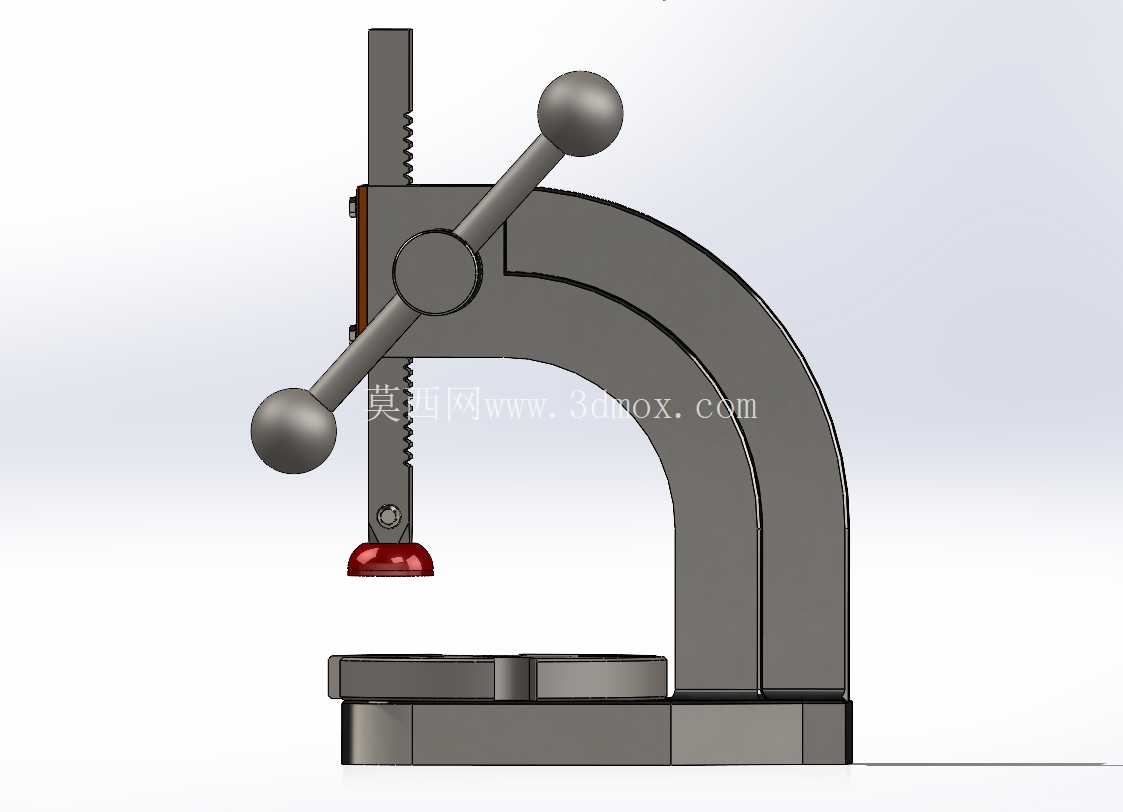

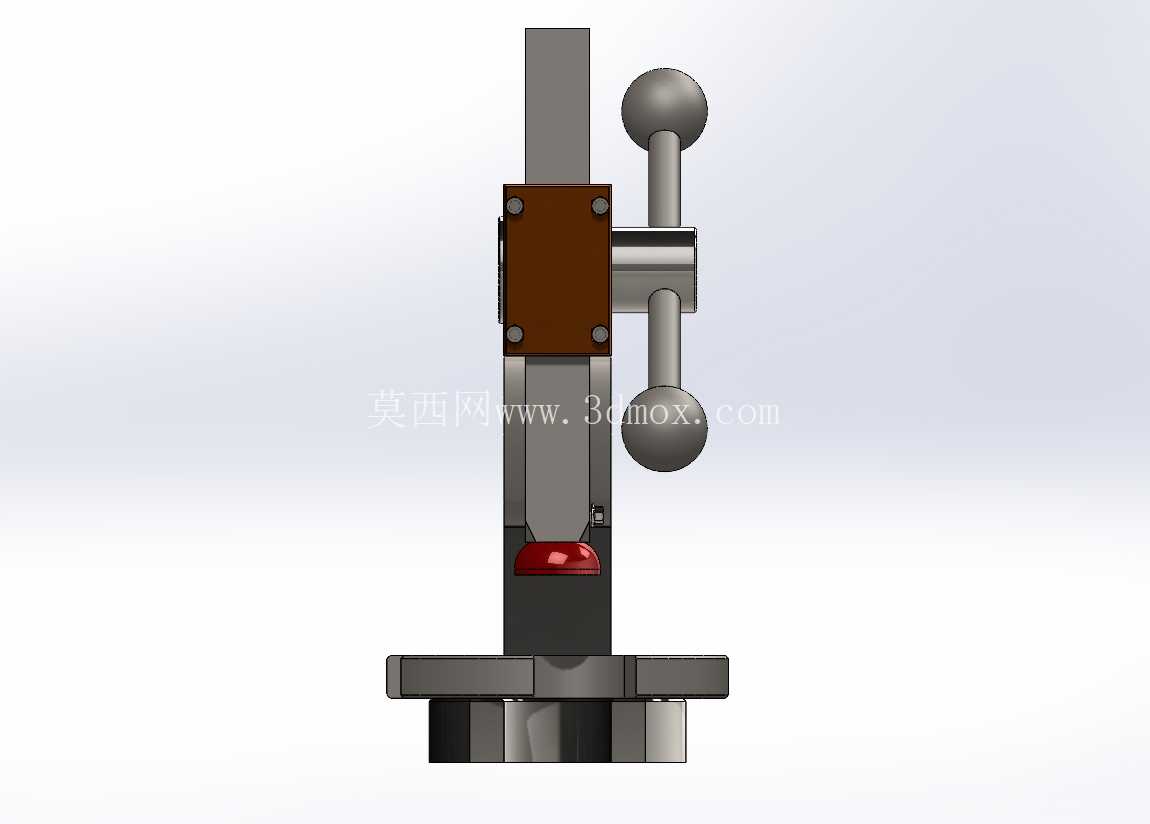

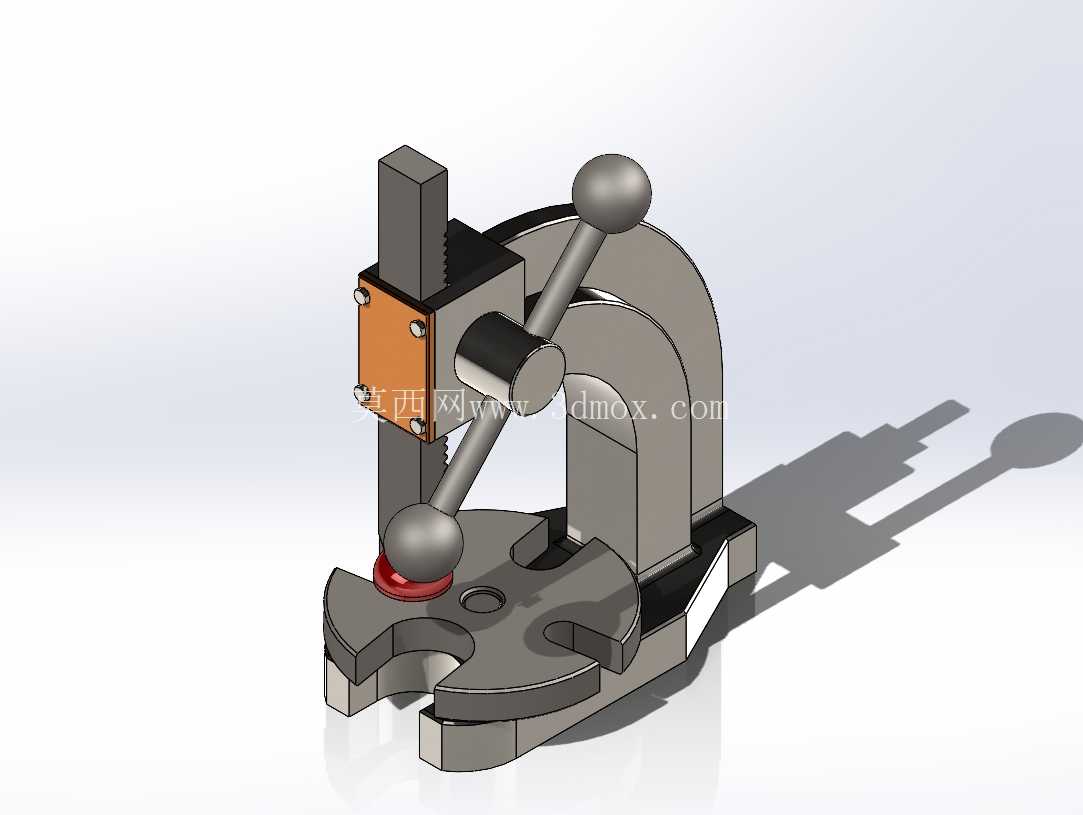

这款手动施压设备的三维结构，核心采用C型开式机架布局，这类布局在小吨位手动压装场景中应用极广，开口式的作业空间可以从三个方向完成工件取放，适配多工位小批量的零散压装工序，常见于五金维修工位、小型零部件装配线、样件试制车间的零散压合作业，比如小尺寸轴承的压入、薄金属片的冲裁打样、塑胶件的铆压贴合、过盈配合小零件的压装定位，不需要外接气源电源，单人即可操作，对作业场地没有配套动力要求，移动摆放也十分灵活。

从功能实现逻辑来看，整套结构依靠杠杆放大原理实现手动输入力的增益，操作端的球形手柄握持时施力方向不受角度限制，长力臂的设计可以把操作人员手部施加的几十牛力，放大到压头端数千牛的输出压力，足够覆盖常规小零件的压装、冲裁、校直需求。压头部分采用方形导柱配合机架上的导向槽做直线滑动，导向段预留了足够的配合长度，避免压头下行过程中出现偏摆，保证压装作业时的压力垂直作用在工件表面，不会因为侧向分力造成工件压歪、压头卡滞的问题。压头底部的工位平台做了开槽与定位孔设计，既可以避让压头下行的极限位置，也能通过定位孔安装简易夹具，对不同形状的待加工工件做快速定位，平台的圆弧缺口还能适配带轴类的零件放置，让轴类零件的压装作业不需要额外制作V型块辅助支撑。

设计过程中首先要确认的就是安装边界与作业尺寸，C型机架的喉深决定了可加工工件的最大宽度，这类小型手扳压机的喉深通常控制在80-120mm区间，足够覆盖常规小尺寸零件的压装需求，同时不会因为喉深过大造成机架受力时的开口变形。压头的最大行程需要匹配常规小零件的压装高度，一般设计在50-80mm，既能满足多数薄件冲裁、小轴承压入的行程需求，也不会因为行程过长造成导柱导向长度不足。机架底部的安装平面预留了螺栓固定孔，可以直接固定在工作台面上，避免施压过程中设备出现移位，整机的高度控制在300mm左右，放置在常规工作台上时，操作手柄的高度刚好适配成年人站立操作的舒适施力区间，不需要弯腰或者抬臂操作，长时间重复作业也不容易产生疲劳。

结构细节上，杠杆与压头、机架的铰接位置都采用了销轴连接，销轴与孔位之间采用小间隙配合，既保证转动灵活，也不会出现过大的旷量，避免施压过程中出现冲击晃动。压头与杠杆的连接位置做了浮动间隙设计，保证杠杆摆动过程中，压头始终保持垂直上下运动，不会被杠杆的摆动轨迹带动出现侧向力。机架的受力薄弱位置在C型开口的背部圆弧处，设计时这里做了加厚处理，分散施压时的应力集中，避免长期使用后出现机架开裂或者开口变形的问题。操作手柄的两端都做了球形握把，一方面是握持时不会硌手，另一方面也能避免操作过程中手部从手柄端滑脱，提升操作安全性。压头的工作端面做了淬火硬化处理，长期压装或者冲裁作业时不会出现端面凹陷、变形的问题，延长核心工作部件的使用寿命。

这类手动压机的优势在于结构简单可靠，没有复杂的液压、气动元件，日常维护只需要定期在导向面、铰接销轴位置加注润滑脂即可，故障率极低，适合没有动力配套的零散作业场景，也适合作为自动化生产线的备用辅助工装，在设备调试或者小批量补产时完成简单压装工序。建模过程中需要重点验证杠杆的力臂比是否合理，避免力臂过小造成操作费力，或者力臂过大造成手柄摆动行程过长，影响操作效率；同时要校核C型机架的受力变形量，保证满负载施压时，机架的开口变形量控制在0.1mm以内，避免压装精度受影响；导柱与导向槽的配合间隙要控制在合理范围，间隙过大会造成压头偏摆，间隙过小则会出现滑动卡滞，尤其是在车间有粉尘、金属碎屑的环境下，配合间隙需要预留一定的容污空间，避免碎屑进入导向面造成卡滞。
