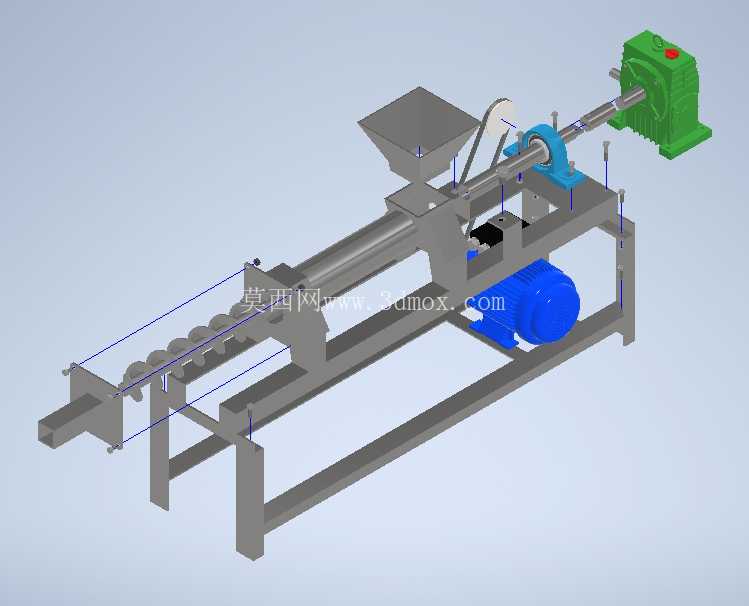

简约型生物质炭粉压块成型设备结构

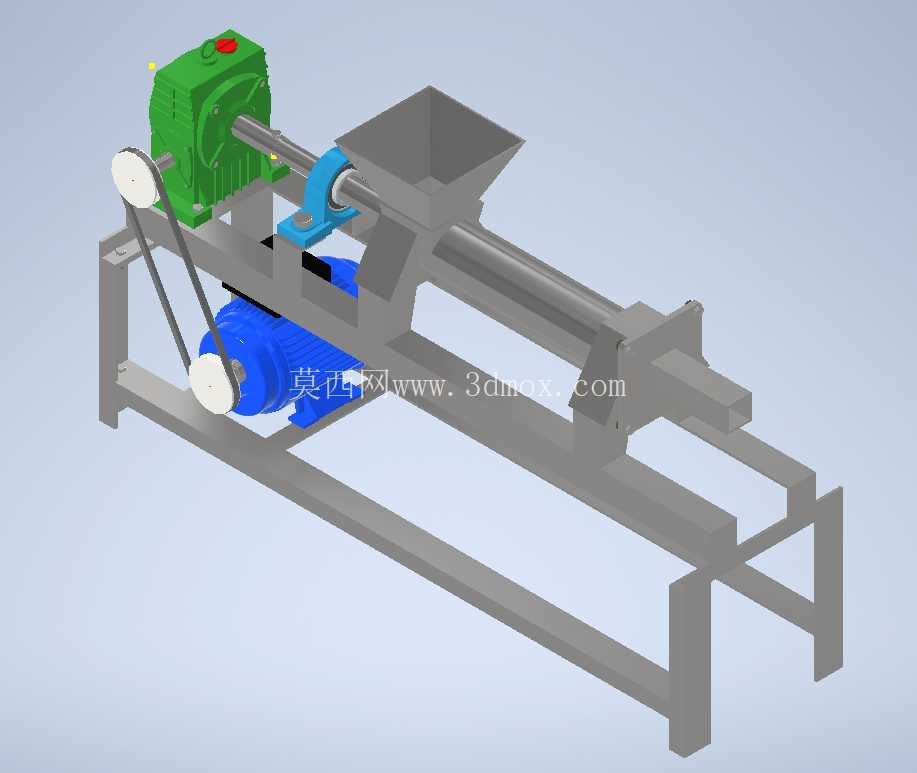

在小型生物质资源化加工、村镇清洁燃料生产场景中，这类紧凑型挤压成型设备的应用占比正逐年提升，区别于大型工业级压块生产线动辄数米的占地要求，该设备采用卧式长轴挤压的整体布局，将动力输入、传动变速、进料、挤压成型、出料段沿机架纵向依次排布，整体安装边界控制在长2.8米、宽0.7米、高1.1米范围内，无需预制大型混凝土基础，仅需平整硬化地面即可完成固定安装，适配村级加工点、小型木炭加工厂、农林废弃物处理站点的场地条件，不需要配套大型起重设备就能完成整机移位与组装。

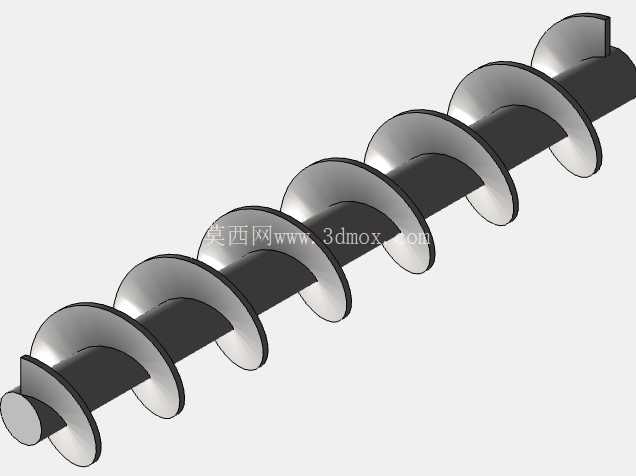

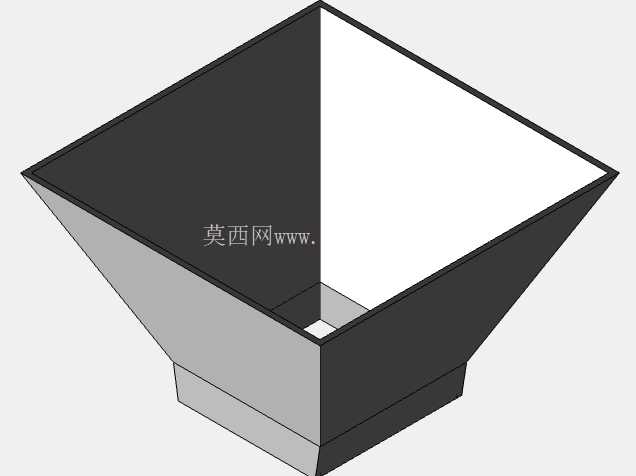

从功能实现逻辑来看，设备核心是通过螺旋挤压轴的连续推送，将进料斗落入的炭粉、生物质碎料、粘结剂混合物料持续向成型腔端推送，随着挤压腔容积逐步收缩，物料受到的径向与轴向挤压力持续升高，最终被压实为截面均匀的棒状型煤或炭块，成型后的燃料密度可达1.1-1.3g/cm³，储运过程中不易碎裂，燃烧时长较散碎炭粉提升40%以上。进料段采用上置方锥形料斗设计，料斗下口直接对接挤压轴进料段，斗壁倾斜角度设置为62度，避免含水率8%-12%的混合物料出现架桥、堵料问题，不需要额外加装振动破拱装置就能依靠物料自重完成连续进料，减少了额外的动力消耗点。

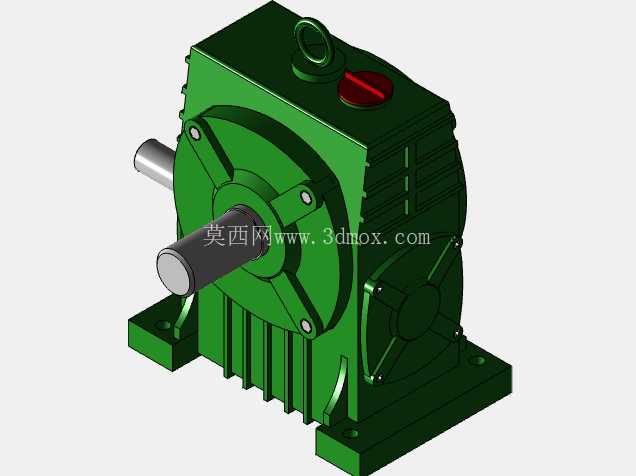

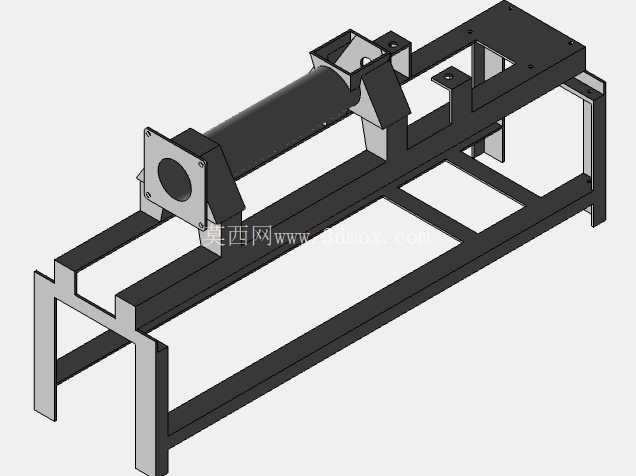

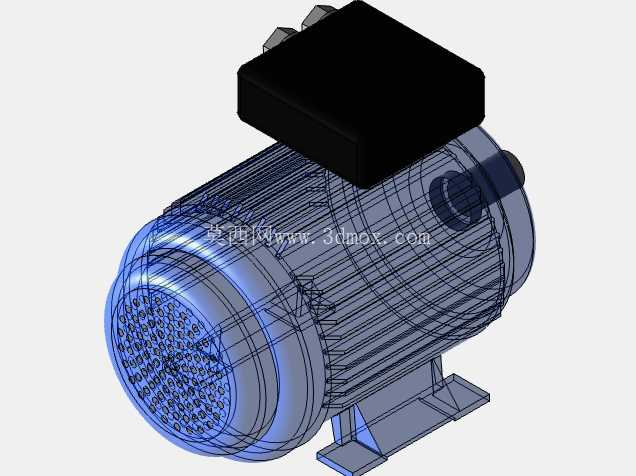

动力传动部分的设计充分考虑了小型加工场景的维护便利性，主动力采用卧式蜗轮蜗杆减速机直连挤压主轴的布局，减速机输入端通过皮带轮组与下方的驱动电机连接，皮带传动一方面可以在物料卡滞时通过皮带打滑保护电机与减速机齿轮不受冲击载荷损坏，另一方面也可以通过更换不同直径的皮带轮，灵活调整主轴转速，适配不同原料的挤压成型需求——比如压制木质炭粉时主轴转速控制在60r/min即可，压制秸秆类生物质原料时可将转速提升至85r/min，兼顾成型密度与生产效率。机架采用标准矩形钢管焊接成型，所有受力节点处都加焊了三角形加强筋，挤压腔段的机架下方额外设置了横向支撑梁，抵消挤压过程中产生的轴向反力，避免长期运行后机架出现变形、主轴同轴度偏移的问题。

结构设计上做了多处适配小型用户使用场景的优化：所有传动部件的护罩都采用快拆式螺栓固定，日常检查皮带张紧度、补充润滑脂时不需要借助专用工具就能拆卸护罩；挤压轴与成型腔衬套采用分段式设计，磨损后仅需更换出料端的衬套段，不需要更换整根主轴或整个腔体，降低易损件更换成本；设备整体的操作按钮集中布置在进料侧的机架端，操作人员站在进料斗旁就能完成启停、急停操作，不需要长距离走动操控。从安装边界来看，设备两侧预留的维护空间仅需0.5米即可满足日常检修需求，进料端上方预留1米的上料空间，出料端预留0.8米的接料空间，整体所需的厂房使用面积不足6平方米，非常适合场地面积有限的小型生产主体使用。

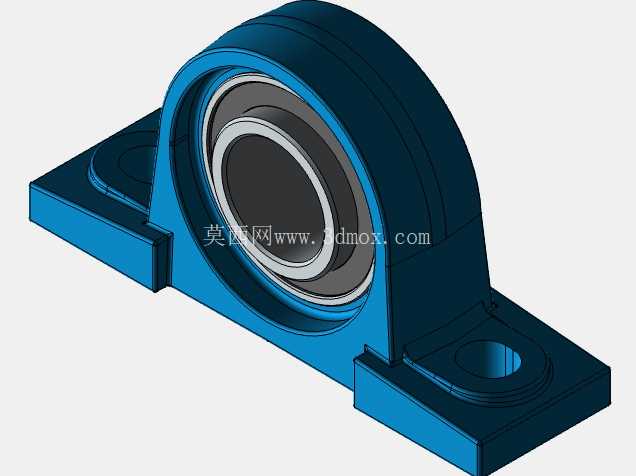

不同于大型压块设备需要配套液压站、冷却系统等复杂辅助装置，该设备所有功能都集成在一体式机架上，外接三相电源即可投入使用，不需要额外配置辅助设备，对使用场景的配套设施要求极低。挤压成型段的出料口采用可更换的定型套设计，更换不同内孔形状的定型套就能生产圆形、方形、六边形截面的成型燃料，适配不同用户对燃料形状的需求。传动部分的轴承座都采用外置式注油嘴设计，日常维护时不需要拆解设备就能完成轴承润滑，降低了日常维护的技术门槛，即使没有专业机修人员的小型加工点，也能按照操作说明完成日常保养工作。设备运行过程中，动力段与挤压段的振动通过机架下方的可调式减震脚垫传递到地面，不需要额外做地脚螺栓固定就能保证运行平稳，适合需要经常转场移动的流动加工场景使用。
