ABB工业机器人IRC5紧凑型控制器结构

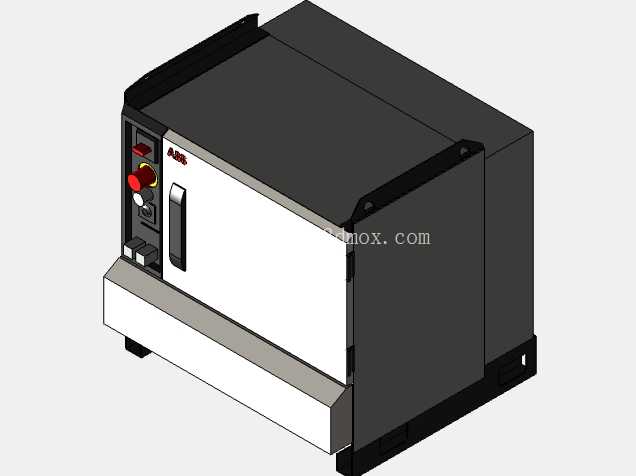

这款IRC5控制器是ABB工业机器人配套的核心电控单元，在汽车冲压产线、焊装工位、搬运码垛单元、机加工上下料场景中都属于核心控制载体，负责承接上位机调度指令、输出机器人各轴运动控制信号、处理末端执行器IO交互、存储工艺程序与运动参数。从结构设计来看，整体采用柜式一体化紧凑布局，外壳主体采用冷轧钢板折弯拼接成型，边角位置做了防撞包边处理，正面设置带锁的检修门，方便日常维护时快速操作内部模块，不需要完全拆解柜体。正面操作区域集中布置了急停按钮、模式选择开关、上电指示灯与USB调试接口，操作人员在产线旁就能完成模式切换、紧急停机、程序导入等常规操作，不需要绕到柜体后侧接线。柜体侧面预留了标准化的安装孔位，支持落地式安装、壁挂式安装两种方式，安装边界预留了足够的散热间隙，底部设计了进线孔与走线槽，强电动力线、弱电信号线、编码器反馈线可以分层走线，避免电磁干扰影响控制信号稳定性。从功能分区来看，柜体内部划分为电源模块区、驱动模块区、主控制板区、IO端子区四个独立舱段，每个舱段之间设置了金属屏蔽隔板，既可以避免强电对弱电信号的干扰，也能在某个模块出现故障时快速单独拆装更换，减少产线停机维护的时间。散热系统采用下进风上出风的风道设计，进风口配置可拆卸的防尘滤网，出风口设置轴流散热风机，配合模块本身的散热铝片，能够在0-45摄氏度的车间环境下持续稳定运行，不会因为长时间高负载运行出现过热报警。柜体的前门做了密封胶条处理，整体防护等级达到IP54，能够适应车间内存在少量粉尘、切削液飞溅的工况，避免杂物进入柜体内部造成电路短路。在设计建模过程中，所有安装孔位、接口位置、操作元件的排布都完全参照实物的装配尺寸还原，门板的开合角度、锁具的安装位置、急停按钮的操作高度都符合人机工程学要求，操作人员站立状态下伸手就可以触碰到所有操作元件，不需要弯腰或者垫脚。这款控制器的尺寸设计充分考虑了产线布局的空间限制，相比传统的大型机器人控制柜，紧凑型的设计能够节省接近40%的占地面积，在空间紧张的冲压线旁、机床侧挂安装场景下优势非常明显。柜体底部设计了可调式支撑脚，地面不平整时可以通过调整支撑脚高度保证柜体水平，避免长期放置出现柜体变形导致门板开合不畅。接线区域的端子排采用标识化设计，每个端子都对应明确的线号标识，现场接线时可以对照图纸快速完成接线，减少接线错误的概率。从实际使用场景来看，这款控制器可以同时支持最多六个外部轴的协同控制，除了驱动机器人本体的六个关节轴之外，还可以搭配外部变位机、行走导轨实现联动，满足复杂工件的焊接、搬运、打磨工艺需求。控制器内置的安全回路支持双通道安全信号输入，能够对接安全门、安全光栅、区域扫描仪等安全设备，一旦安全区域被闯入，会立刻切断动力输出，保证现场操作人员的安全。建模过程中对柜体的拼接缝隙、按钮的凸起高度、拉手的安装位置都做了精细化还原，没有做过度的简化处理，结构设计人员在做产线三维布局时，可以直接调用这个模型做干涉检查，验证控制柜与周边设备、安全护栏、走线桥架的位置关系，避免现场安装时出现空间不足、操作门无法完全打开、接线空间不够的问题。柜体后侧的所有对外接口位置都做了准确的建模，包括动力电缆接口、编码器电缆接口、以太网通讯接口、DEVICENET总线接口、IO端子接口的位置和尺寸都和实物一致，做布线设计时可以准确计算电缆长度，规划走线路径。
