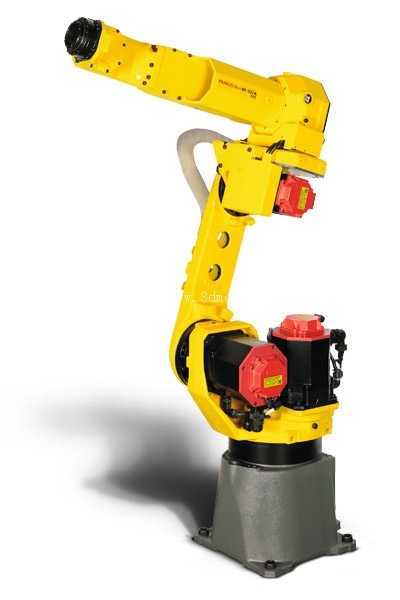

发那科M-10la12s六轴工业机器人结构

这款六轴关节型工业机器人，在汽车冲压产线的工位间转运场景中适配性极强，常被布置在压力机工位的侧方安装位，承担板料从拆垛台到首台压机模具腔的上料、压机间工序件的转序传递、以及最终成型件从末台压机到出料输送带的下料作业，相比传统的人工上下料模式，能完全匹配高速冲压线的节拍要求，避免人工操作时的安全隐患与送料定位偏差。从结构设计逻辑来看，整机采用串联多关节的构型，各关节的回转轴线经过反复校核，确保工作范围内无奇异位形死区，大臂与小臂的长度配比经过运动学仿真优化，在覆盖标准冲压工位跨度的同时，将末端的运动惯量控制在合理区间，保证高速启停时的轨迹精度。底座部分的安装法兰预留了标准的螺栓孔位，可直接固定在冲压车间的混凝土地基或钢结构安装平台上，安装边界的尺寸经过适配，不会与压力机的立柱、安全防护栏产生干涉，底座内部预留了线缆与气路的走线空间，避免外部走线在关节往复回转时出现磨损拉扯的问题。末端执行器的安装法兰符合通用工业接口标准，可根据实际搬运的工件类型，适配真空吸盘组、气动夹爪或者磁性吸盘，不管是平整的冷轧钢板料片，还是经过拉延成型后的异形覆盖件，都能稳定抓取，不会在转运过程中出现工件脱落的情况。各关节的驱动单元采用集成化布置，将伺服电机与减速机构内嵌在关节壳体内部，既缩减了整机的外部轮廓尺寸，也能对传动部件形成更好的防护，避免冲压车间内的金属粉尘、润滑油雾侵入传动结构，延长设备的维护周期。在实际产线布局时，这款机器人的工作半径可覆盖相邻两台压力机之间的标准间距，无需额外增加行走轴就能完成跨工位的物料传递，能有效缩减产线的整体占地面积。其关节的运动速度参数经过匹配调校，可与压力机的滑块行程曲线形成动作互锁，当滑块到达上死点并完成安全确认后，机器人可快速进入模具腔完成取件、放件动作，不会与模具、滑块发生碰撞，将单批次工件的转序等待时间压缩到最低。从结构建模的细节来看，各关节的连接部位都还原了真实的密封结构、限位凸台以及管线接口位置，大臂与小臂的壳体采用轻量化的筋板布局设计，在保证结构刚性满足负载要求的前提下，尽可能降低臂体自身重量，以此提升末端的动态响应速度。手腕部分的三个关节采用紧凑的同心轴布局，可在狭小的模具型腔内完成复杂的姿态调整，即使是形状复杂的车身高强度钢冲压件，也能灵活调整取放角度，避免工件与模具型面发生剐蹭，影响成型件的表面质量。在设备选型阶段，这款机型的负载参数可覆盖绝大多数汽车冲压件的重量范围，从0.8mm厚度的车身外覆盖件到厚度稍大的结构加强件，都能稳定承载，不会因为负载超出额定值出现关节抖动或者定位精度下降的问题。整机的外部轮廓没有突出的尖锐棱角，所有的管线接头都布置在臂体的内侧，在高速往复运动时不会勾挂到周边的安全光栅线缆或者气路管道，适配冲压车间高密度的设备布局要求。
