汽车发动机气缸盖组件装配结构设计

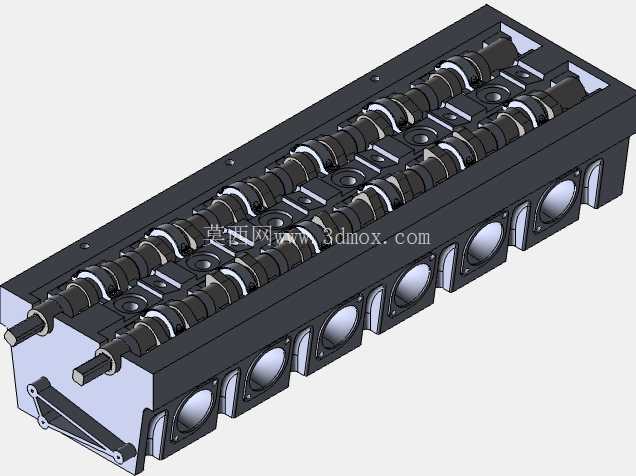

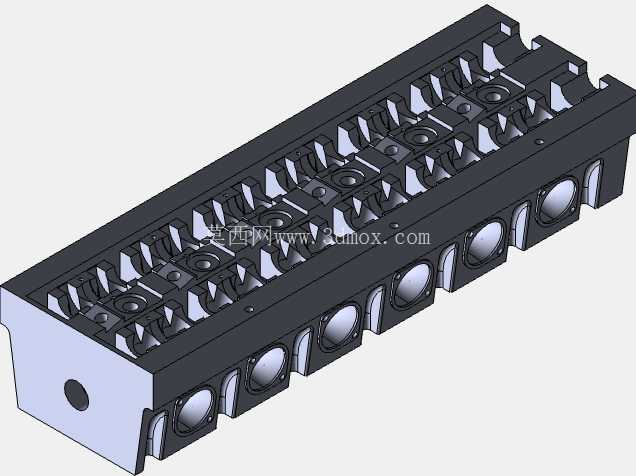

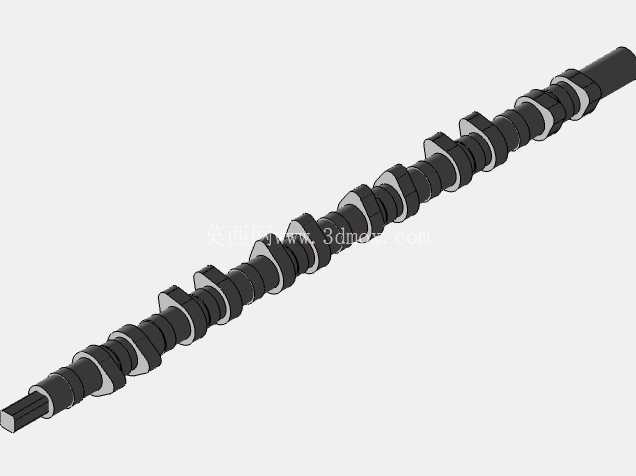

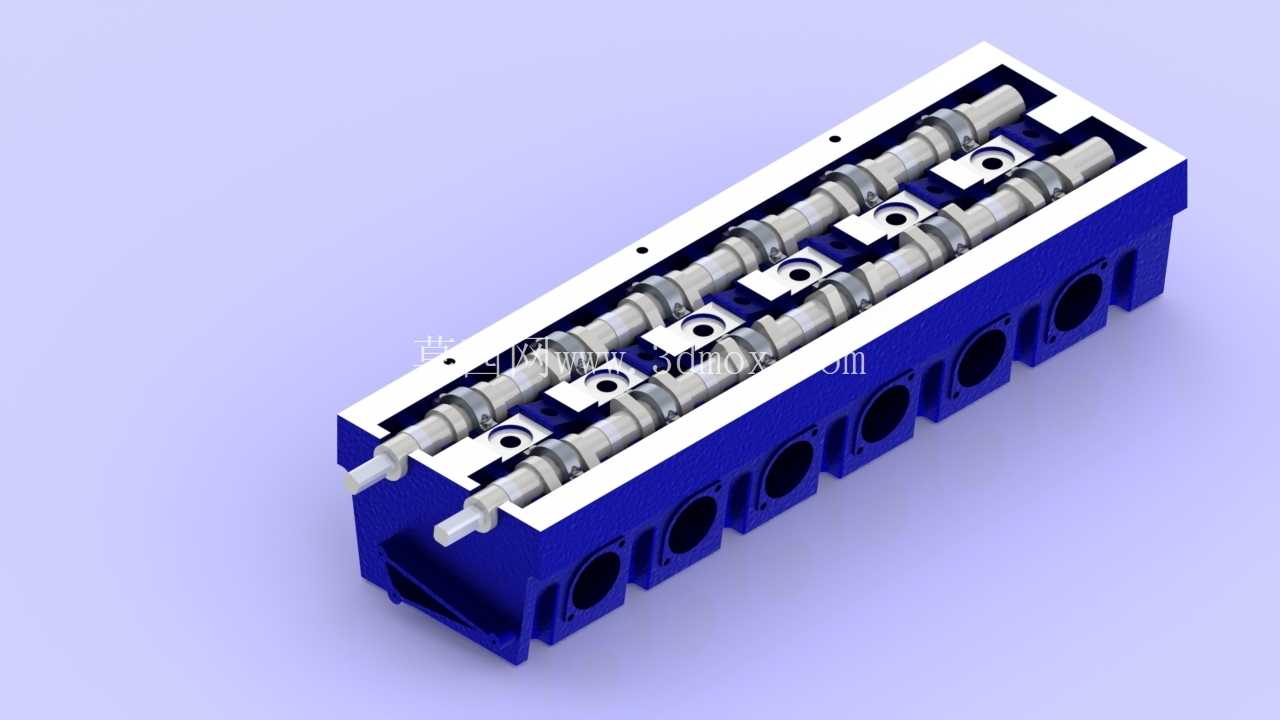

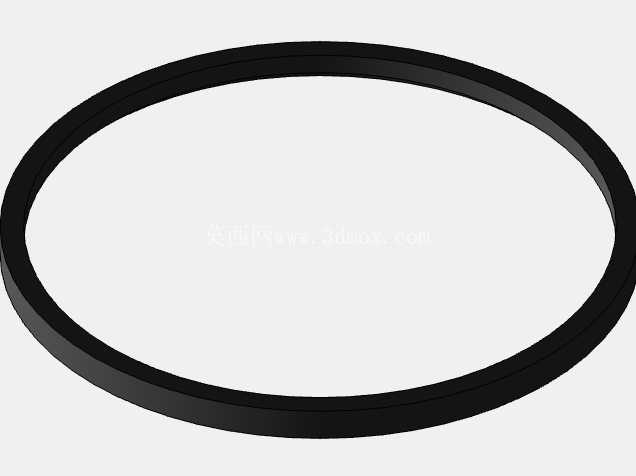

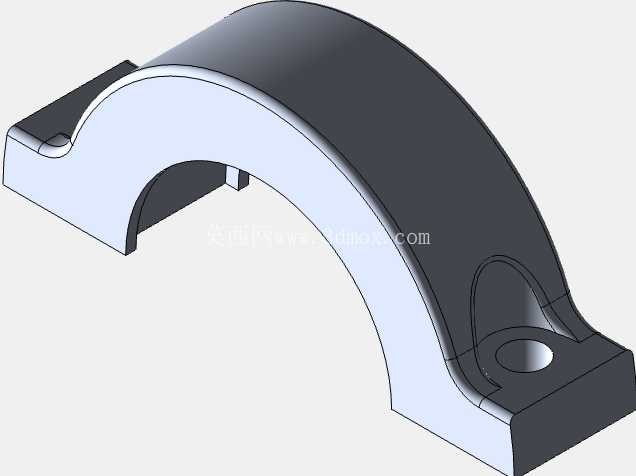

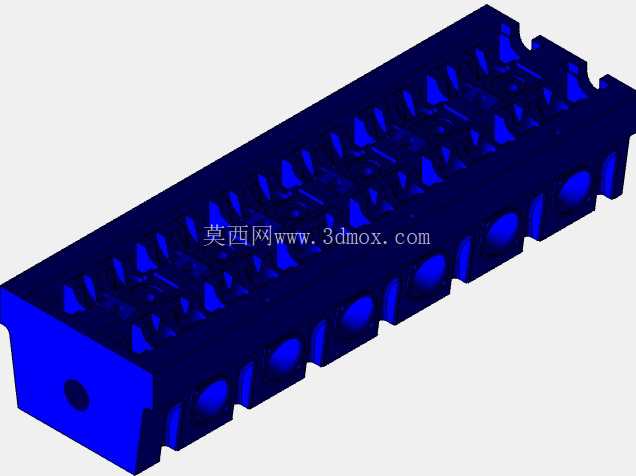

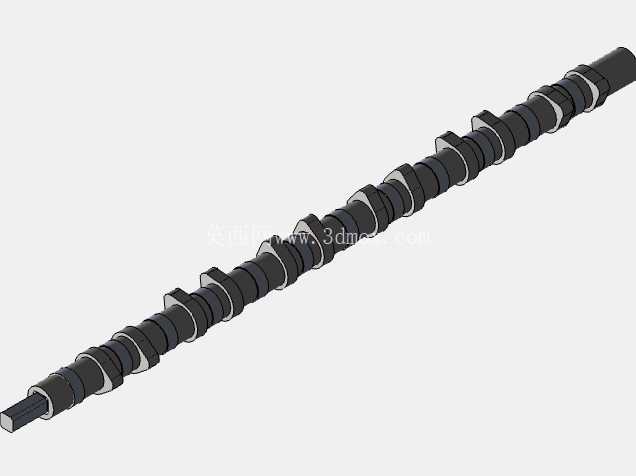

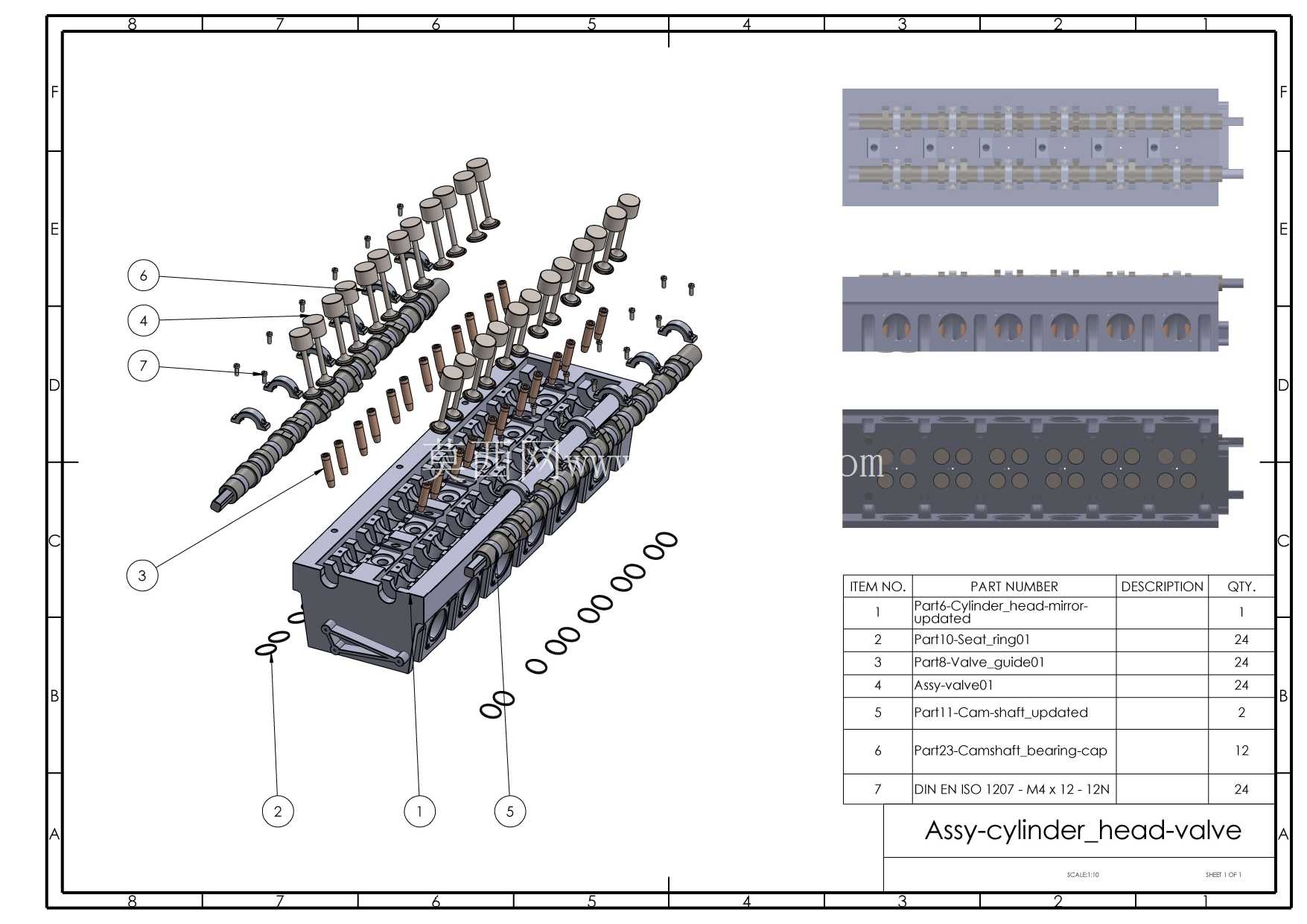

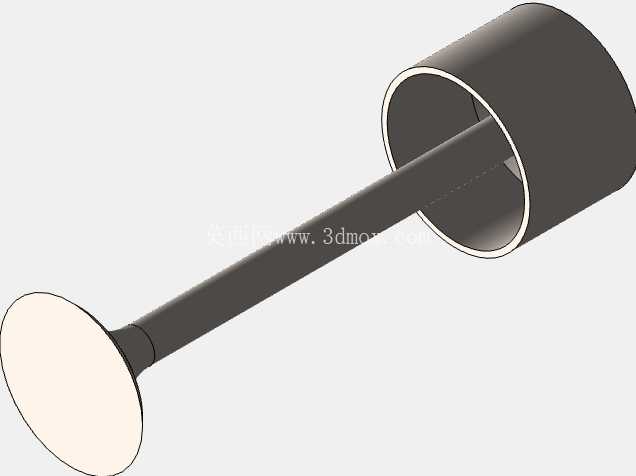

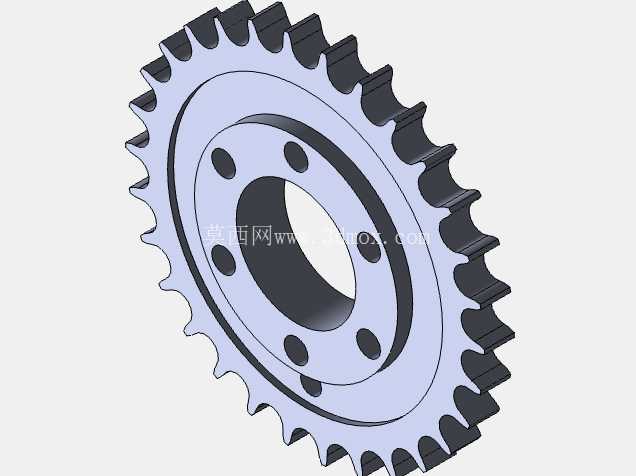

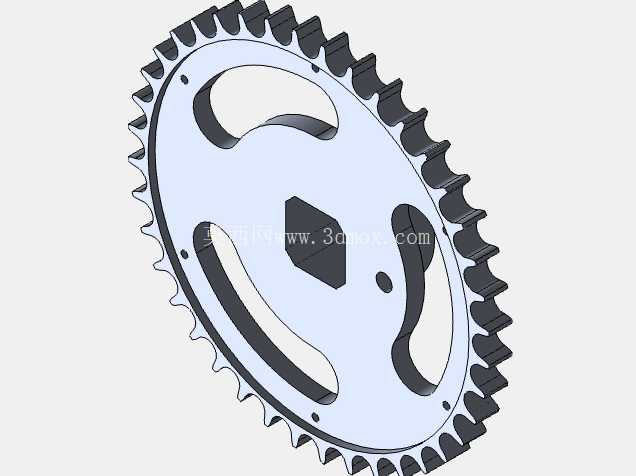

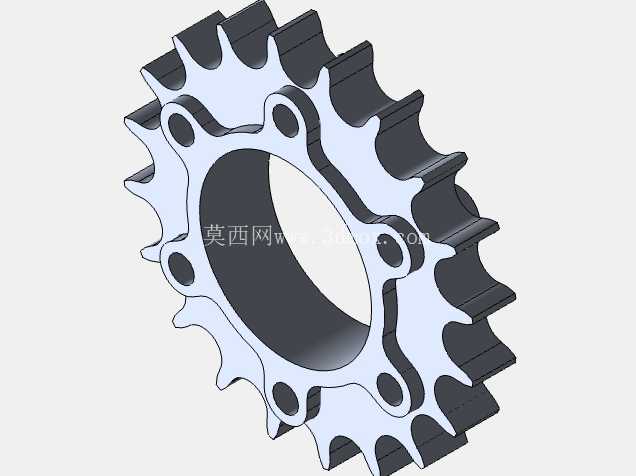

在燃油动力汽车的核心动力单元设计中，气缸盖组件是决定发动机燃烧效率、密封性能与配气机构运行稳定性的核心部件，这套三维装配模型完整还原了直列多缸发动机气缸盖的全部装配层级，覆盖了从主体铸件到每一组紧固件、配气元件的装配关系，可直接用于新机型开发阶段的结构校核、装配干涉验证以及工装夹具设计参考。从实际应用场景来看，这类气缸盖组件多用于小排量到中等排量的直列燃油发动机，适配乘用车、轻型商用车的动力配置，其主体铸件通常采用铝合金或铸铁材质成型，铝合金材质多用于乘用车机型，依靠更好的导热性降低燃烧室工作温度，铸铁材质则多用于高负荷的商用车机型，凭借更高的结构强度承受更高的燃烧爆发压力。模型中完整呈现了气缸盖的核心功能结构：下部与缸体贴合的平面预留了燃烧室凹坑结构，周边分布的螺栓孔用于实现与缸体的刚性连接，配合气缸垫完成燃烧室、冷却水道、润滑油道的密封，避免出现漏气、漏水、漏油的三漏问题；上部集成了进排气门的安装导孔、凸轮轴的安装轴承位，以及气门弹簧、气门锁片、油封等配气元件的装配空间，每一组气门组件的安装位置都与燃烧室的进排气道精准对应，保证进气冲程的充气效率与排气冲程的废气排出顺畅度。从设计思路层面看，这套模型的结构排布充分考虑了发动机的实际运行工况：凸轮轴的安装位采用了分体式轴承盖设计，每一组轴承盖都通过定位销与气缸盖主体实现精准定位，避免装配过程中出现位置偏差导致凸轮轴卡滞；气门导管的安装孔与气门杆的配合间隙预留了合理的公差范围，既保证气门上下往复运动的顺畅度，又能避免间隙过大导致的机油窜入燃烧室问题；冷却水道的走向围绕燃烧室周边与进排气道之间布置，能够在发动机工作时快速带走燃烧室周边的多余热量，避免出现局部过热导致的爆震、部件变形问题；润滑油道则连通了凸轮轴轴承位与气门组件的运动接触面，保证各运动部件在工作时能够得到持续的润滑，降低磨损速率。从安装边界与尺寸配合来看，模型中所有连接螺栓的位置、规格都与缸体、进气歧管、排气歧管、气门室盖等周边部件的安装孔位完全对应，气缸盖的整体高度、宽度尺寸符合直列发动机的机舱布置要求，不会与周边的悬置支架、管线、附属部件出现干涉；每一组气门的升程空间、弹簧的压缩行程都经过了运动仿真验证，在凸轮轴驱动气门开启关闭的全行程中，不会出现部件之间的运动干涉，弹簧的预紧力设置也能够保证气门在关闭状态下的密封性能，避免出现气缸压力不足的问题。在实际的工程开发环节，这类完整的气缸盖装配模型能够帮助结构工程师快速完成整机的装配校核，不需要从零开始搭建每一个零件的模型，只需要根据具体的机型参数调整燃烧室容积、气道角度、螺栓孔位置等关键尺寸，就可以快速完成新机型的气缸盖方案设计，同时也可以用于生产环节的装配工艺指导，帮助一线装配人员清晰了解每一个零件的装配顺序、安装位置，减少错装漏装的问题。模型中还呈现了气缸盖与周边密封元件的配合结构，包括气缸垫的安装定位、气门油封的压装位置、各密封面的平面度要求对应的结构设计，这些细节都是实际生产装配中容易出现质量问题的环节，通过三维模型的可视化呈现，能够在设计阶段就提前识别潜在的装配风险，优化结构设计，降低后续的试制改造成本。对于发动机性能开发而言，这套模型的气道结构、燃烧室结构也可以直接导入仿真软件进行流场分析、燃烧仿真，验证进气涡流比、压缩比等关键参数是否符合设计目标，减少物理样机的试制次数，缩短开发周期。
