多工位冲压线自动送料取件机构

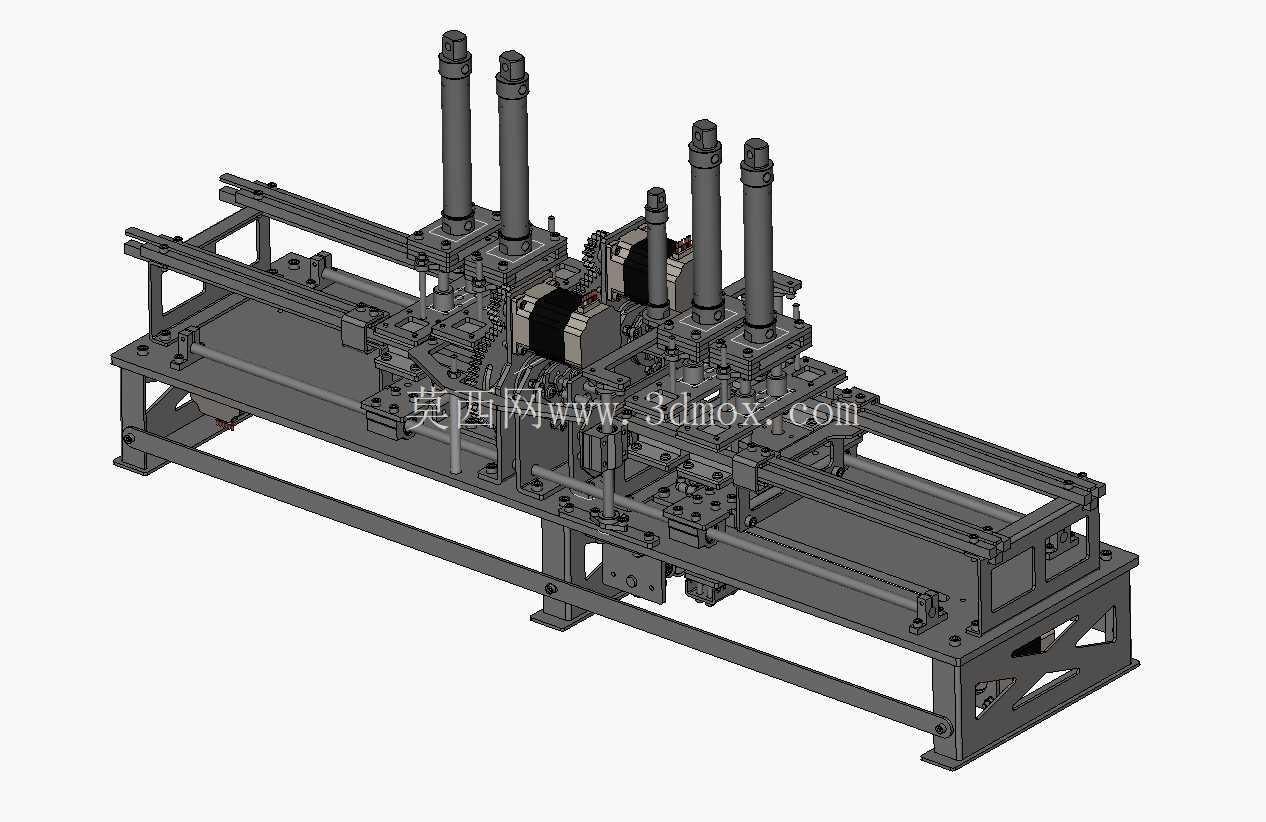

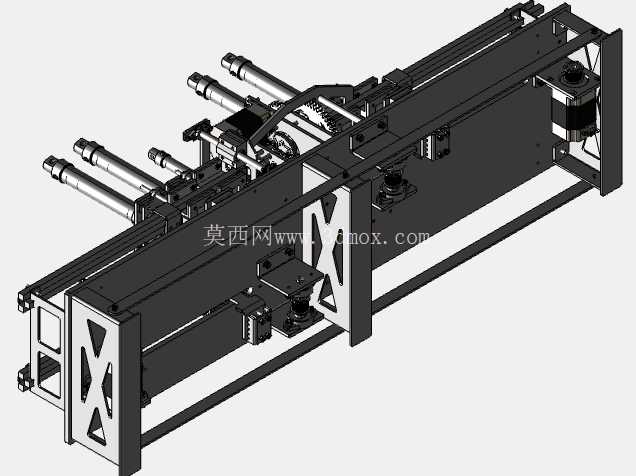

这套机构主要适配汽车覆盖件、结构件多工位冲压生产线的工序间物料转运场景，在连续冲压作业节拍下，负责完成各工位模具间的板料、半成品件的精准移位，替代人工上下料的高危作业环节，适配开式、闭式多点压力机的工位间距布局，可匹配每分钟8-15次的冲压节拍，满足汽车冲压车间连续批量生产的转运需求。从结构布局来看，整体采用框架式铝型材搭配钢板焊接的机架作为承载主体，机架两侧预留了与压力机工作台面的安装定位孔位，安装时可直接通过T型螺栓与压力机工作台侧方的安装槽固定，整体横向长度适配常规4-5工位冲压线的工位间距，纵向宽度不超出压力机滑块的运动边界，垂直方向的运动行程预留足够安全距离，避免与模具开合模动作发生干涉。机构的执行端采用多组平行布置的气动夹取单元，每组夹爪可根据对应工位的工件外形调整夹持位置，夹取行程覆盖常见汽车冲压件的料厚与外形尺寸范围，夹持力可通过气源压力调节，避免夹伤薄板类冲压件表面。动力传输部分采用伺服电机搭配齿轮齿条的传动方案，横向移送的重复定位精度控制在±0.1mm以内，保证工件移送至下一工位模具时的定位精度满足冲压工艺要求，避免因送料偏差导致的模具损坏、工件报废问题。设计过程中重点考虑了冲压车间的恶劣工况，所有传动部件均加装了防尘护罩，阻挡冲压过程产生的金属碎屑、粉尘进入传动副，延长部件使用寿命；气动管路、线缆全部采用拖链收纳布置，避免往复运动过程中管线磨损、拉扯断裂。机构的垂直升降行程经过反复校核，保证夹取工件后抬升高度足够越过模具的定位块、导柱等凸起结构，移送过程无碰撞风险；横向移送的加减速曲线经过优化，启动和停止阶段平稳无冲击，避免工件在移送过程中发生移位、掉落。在安装适配性上，机架底部设置了可调式支撑脚，可根据不同压力机的工作台高度调整整体安装高度，适配不同吨位、不同台面尺寸的冲压设备；夹取单元的安装位置可沿横向导轨快速调整，当更换冲压产品、调整工位排布时，无需改动主体机架结构，仅需调整夹爪位置和运动参数即可快速适配新的生产需求。从实际使用场景来看，这套机构可直接集成到现有手工冲压线进行自动化改造，不需要对原有压力机、模具进行大规模改动，改造成本低、周期短，改造后可减少冲压线的操作工人数量，降低人工操作的安全风险，同时稳定生产节拍，提升整线的生产效率，避免人工送料的节拍波动、送料精度差等问题。结构设计上充分考虑了维护便利性，所有易损部件均采用快拆式安装结构，日常维护时可快速更换夹爪、密封件等易损件，减少设备停机维护时间；传动部位的润滑点集中布置，日常加注润滑脂操作便捷，不需要拆解主体护罩即可完成日常保养作业。
