汽车冲压工序用带座铰接连接支座结构

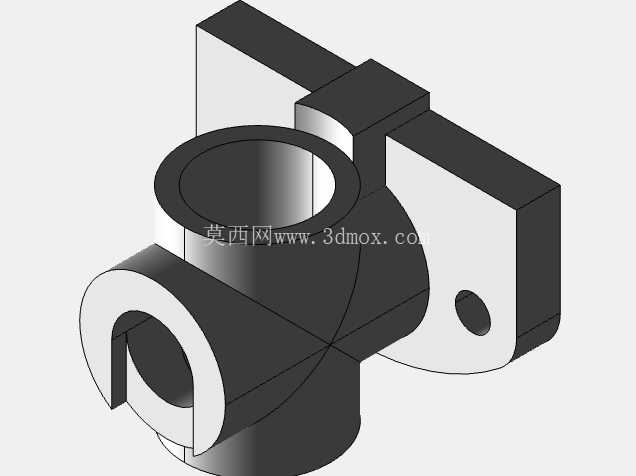

该构件属于汽车冲压生产线工装配套的连接支撑类零件，主要应用在冲压模具的辅助定位、工位间工件导向支撑，或是冲压线周边气动管路、检测元件的安装固定场景中，在多工位连续冲压工位上，这类支座常用来承托到位检测传感器的安装支架，或是作为气路管线的走线固定座，避免冲压过程中高速往复运动的模具部件剐蹭管线，同时也能在模具斜楔复位机构中作为铰接支点，承担斜楔滑块回程时的侧向支撑载荷。从结构设计来看，零件主体采用正交分布的双安装面布局，垂直方向的方形安装板带有单个通孔安装位，可通过螺栓直接固定在模具模板的基准面上，安装板与主体连接位置做了加厚凸台处理，避免螺栓锁紧时安装面出现应力集中导致的变形，保证长期受振动载荷下的连接可靠性。水平方向延伸的筒状结构是核心的铰接承载部位，筒体内孔为光滑通孔，可穿入铰接销轴与相邻的连杆或是摆臂部件配合，筒体端部开有轴向开口槽，该结构是为了配合销轴端部的锁紧卡板安装，开口槽的宽度与卡板厚度匹配，装配后可限制销轴的轴向窜动，不需要额外在销轴上加工定位卡槽，降低了销轴的加工难度，同时开口结构也能在铰接部位出现磨损后，通过调整锁紧件的预紧力补偿少量间隙，延长部件的维护周期。零件侧面延伸出的带孔凸耳，是辅助限位结构的安装位，可穿入小直径的限位销，或是挂接复位弹簧，在铰接部件摆动到极限位置时，凸耳上的限位件可与相邻部件的限位面贴合，避免摆臂过行程损坏模具工作部件。从安装边界来看，垂直安装板的平面度公差控制在0.02mm以内，保证与模板安装面的贴合率达到90%以上，避免安装后出现偏载导致筒体孔的轴线偏移，铰接筒体的内孔轴线与垂直安装面的平行度公差控制在0.03mm/100mm范围内，保证铰接摆臂的运动轨迹与设计轨迹一致，不会出现卡滞现象。设计过程中，针对冲压车间多振动、多油污的工况，零件的所有棱边都做了R1以上的倒角处理，避免应力集中导致的疲劳开裂，同时筒体与安装板的连接位置采用大圆角过渡，分散铰接部位传递过来的交变载荷，经过载荷校核，该支座可承受最大1200N的径向铰接载荷，满足常规中小型汽车覆盖件冲压模具辅助机构的承载需求。在实际装配场景中，该零件不需要额外的调整垫片，依靠安装面的加工精度即可保证位置精度，装配时仅需要通过两个螺栓完成固定，后续维护时可直接拆卸更换，不需要拆解周边的其他工装部件，能有效缩短冲压线的停机维护时间。此外，筒体的内孔表面粗糙度要求达到Ra1.6，保证铰接销轴转动时的顺畅性，减少磨损量，开口槽的两个侧面平行度公差控制在0.05mm以内，保证锁紧卡板安装后不会出现偏斜，避免销轴转动时出现卡阻。
