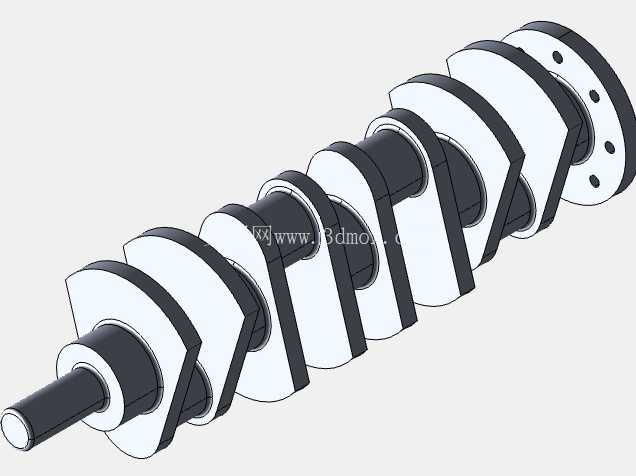

在往复式内燃机的动力输出链路里,曲轴是把活塞往复直线运动转化为旋转扭矩的核心承载部件,这套多缸曲轴的结构设计完全贴合直列四缸发动机的做功顺序逻辑,从曲柄销的相位排布就能看出,相邻做功缸的曲柄销夹角设置为180度,能够保证四个气缸按照1-3-4-2的顺序交替做功时,输出扭矩的波动被控制在合理区间,避免发动机运转时出现过大的扭转振动。从实际装车应用场景来看,这类曲轴主要适配小排量乘用车的汽油发动机,除了常规的民用代步车动力总成,也能用于固定动力机组、小型工程机械的动力源核心部件,在运转过程中需要持续承受活塞连杆组传递来的爆发压力、往复惯性力以及旋转离心力的复合载荷,所以结构设计上的每一处细节都直接关系到整机的可靠性与运转平顺性。
从结构功能特性来看,这套曲轴的主轴颈采用等直径设计,能够匹配标准规格的剖分式滑动轴承,安装时可以直接压入缸体的主轴承座孔,配合轴瓦形成稳定的旋转支撑,轴颈表面的圆角过渡经过平滑处理,能够有效降低应力集中系数,避免长期交变载荷下出现疲劳裂纹。曲柄销部分和连杆大头的轴瓦配合,将连杆传递的活塞推力转化为曲轴的旋转力矩,每一组曲柄臂上都集成了平衡配重块,配重块的外形轮廓经过偏心质量计算,能够抵消曲柄销、连杆大头部分旋转时产生的离心力,以及活塞组件往复运动产生的一阶、二阶惯性力,减少发动机运转时的整机振动,降低轴承副的冲击载荷。
设计思路上完全遵循了量产发动机曲轴的工程逻辑,没有做多余的装饰性结构,所有曲面和过渡段都服务于载荷传递与动平衡要求。输出端的法兰盘设置了均匀分布的螺栓孔,用于固定飞轮总成,把曲轴输出的扭矩传递给离合器或者液力变矩器,法兰端的定位止口尺寸和飞轮的定位凸台严格匹配,能够保证飞轮安装后的同轴度,避免高速旋转时出现端面跳动。前端的轴颈结构预留了正时齿轮、机油泵驱动齿轮、皮带轮的安装位置,轴颈上的卡环槽用于固定轴向定位部件,限制曲轴运转时的轴向窜动量,保证配气机构、附件驱动系统的位置精度。
从安装边界尺寸来看,各主轴颈的同轴度公差控制在0.02mm以内,曲柄销和主轴颈的平行度公差符合量产发动机的精度要求,相邻曲柄的夹角误差不超过±0.5度,能够保证装配后各缸的活塞行程一致,压缩比偏差控制在允许范围内。曲轴的轴向总长度适配常规直列四缸发动机的缸体长度,主轴颈的中心高和缸体主轴承座的中心高完全匹配,安装时不需要额外调整垫片就能保证正确的啮合间隙。油道的布置采用斜向贯通设计,从主轴颈表面的油孔连通到对应曲柄销的油孔,能够把主油道送来的压力机油引导到连杆轴承的摩擦面,形成稳定的油膜润滑,避免轴颈和轴瓦出现干磨烧蚀的问题。
在实际工程应用中,这类曲轴的三维模型可以用于发动机总成的装配干涉检查,验证活塞运动到上止点、下止点时和曲柄臂、平衡块的间隙是否足够,也能用于曲轴系的扭转振动仿真分析,计算不同转速下的曲轴扭振振幅,匹配对应的扭转减振器参数。对于刚接触动力总成设计的从业者来说,这个模型能够直观展示多缸曲轴的相位排布逻辑、配重块的质量分布规律,以及各安装接口的尺寸配合关系,在做课程设计、样机方案验证时,可以直接作为结构参考,调整主轴颈直径、曲柄半径、配重块轮廓等参数,就能适配不同排量、不同缸数的发动机设计需求。需要注意的是,曲轴的圆角滚压、表面淬火等工艺细节在模型中做了简化处理,实际量产时还需要结合材料选型、热处理工艺做进一步的强度校核,保证曲轴在额定转速、最大爆发压力下的疲劳强度满足全生命周期的使用要求。
