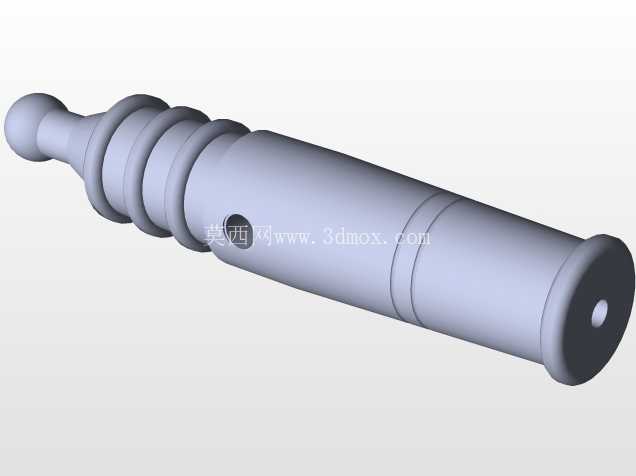

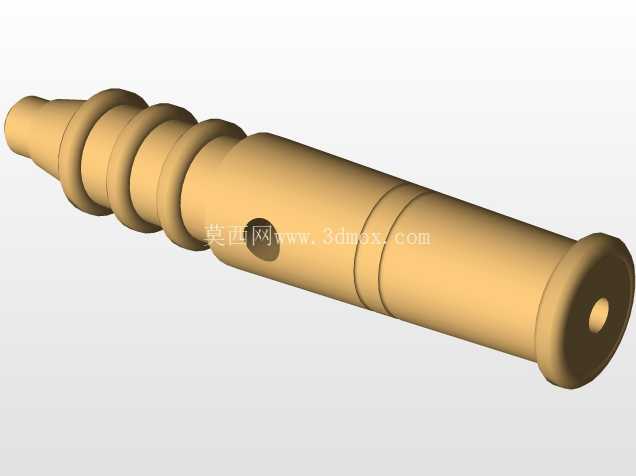

汽车冲压模具带孔销轴顶料构件

在汽车覆盖件冲压生产线上，这类带端部铰接孔的长轴类构件，是安装在上模座内部顶料机构里的核心传力零件，日常作业时直接承接氮气弹簧或者聚氨酯弹性块的回弹力，把冲压完成后卡在凸模上的板件平稳顶出，避免板件贴模导致取件机械手抓料失败，直接影响整条冲压线的连续生产节拍。

从实际使用场景来看，汽车冲压工序里的拉延、修边、冲孔工位都会用到这类顶料构件，不同工位的受力工况差异不小：拉延工位的顶料销需要克服板件成型后抱紧凸模的包紧力，启动瞬间的冲击载荷较大；修边工位的顶料构件则要避开废料刀的运动轨迹，同时保证顶出时板件受力均匀，防止刚切完边的工件出现局部变形。设计这个构件的时候，首先要确定整体的长径比，轴身主体采用等直径圆柱结构，是为了和模座上的导向套形成间隙配合，配合公差一般选H7/g6，保证上下滑动的时候没有卡滞，同时导向长度要达到轴径的2.5倍以上，避免长期受偏载出现磨损拉毛。

靠近轴头的位置做了一圈环形凹槽，这个结构是用来安装轴用挡圈的，作用是限制轴的下行极限位置，防止弹性块过压失效，同时也能在模具维护的时候快速把整个顶料构件从模座上方抽出来，不用拆解整个模架。轴的下端做了扁位结构，中间钻了贯通的铰接孔，这个设计是为了和顶料板或者弹性元件的连接头形成铰接配合，消除安装时的同轴度误差，避免轴承受侧向弯矩导致弯曲变形——很多现场模具故障里，顶料销断裂都是因为硬连接没有浮动量，长期受偏载造成的疲劳断裂，这个铰接结构刚好能解决这个问题。

尺寸边界上，这类构件的总长度要根据模座的闭合高度、弹性元件的最大压缩量来确定，要保证模具在最小闭合高度时，轴的上端面不高出凸模型面，防止压伤板件；在模具开模到最大开模高度时，轴的顶出行程要达到10-15mm，足够把板件顶离凸模型面，让机械手的吸盘能顺利伸入板件下方取件。轴身的表面粗糙度要控制在Ra1.6以下，降低和导向套之间的摩擦系数，表面做淬火处理，硬度达到HRC45-50，提高耐磨性能，适应冲压车间每分钟8-15次的高频往复运动工况。

安装的时候，要先把导向套压入模座对应的安装孔内，保证导向套的端面和模座表面齐平，然后把轴从模座下方穿入导向套，在环形凹槽内卡入轴用挡圈，再把下端的铰接孔和弹性元件的连接销对齐穿入，最后要手动往复滑动几次，确认没有卡滞、没有明显的径向间隙，再进行空模试运行，检查顶出高度是否均匀，有没有和周边的凸模、镶块、废料滑板发生干涉。现场维护的时候，每次批次生产结束要检查轴身有没有拉伤、挡圈有没有松脱、铰接孔有没有磨损变大的情况，如果发现轴身和导向套的间隙超过0.1mm，就要及时更换导向套或者轴，避免顶出时板件倾斜，导致后续工位的定位不准，出现批量废品。

不同于标准的圆柱顶料销，这种带铰接端的结构更适合大顶出力、长行程的顶料场景，尤其是在汽车车门、引擎盖这类大型覆盖件的冲压模具上，多个这类顶料构件均匀布置在凸模的各个受力点，能保证板件顶出时整体平行度误差控制在0.2mm以内，不会因为局部顶出高度差导致板件变形，影响后续的焊接装配精度。设计建模的时候，要特别注意扁位和铰接孔的对称度要求，对称度公差要控制在0.05mm以内，不然安装后铰接处会出现别劲的情况，加速零件的磨损。另外轴的上端边缘要做0.5mm的倒角，一方面是安装的时候更容易导入导向套，另一方面也能避免尖锐的棱边刮伤板件的镀锌层，影响后续的涂装质量。
