同轴阶梯轴类汽车冲压定位构件

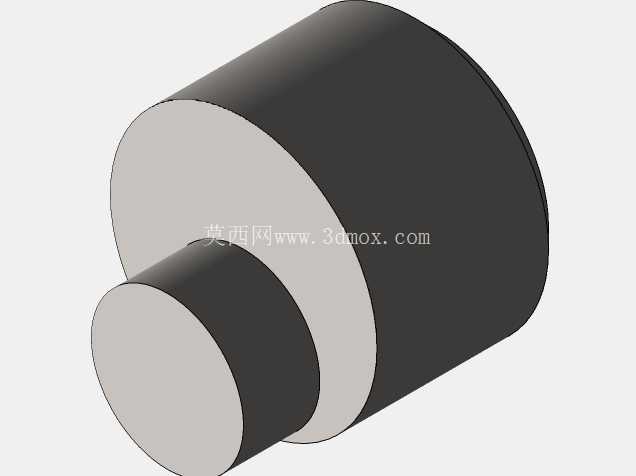

在汽车覆盖件冲压生产线的模具工位中，这类同轴阶梯结构的定位构件是保障料片送进精度、冲压合模对位准确性的核心小件，常布置在冲压模具下模座的料片定位端、斜楔机构的导向配合段，或是连续模的步距定位工位，承担料片侧向抵靠、凸模下行导向辅助、冲压过程中坯料限位的作用，避免高速冲压工况下料片偏移导致的零件孔位超差、型面拉裂、边部毛刺超差等常见冲压缺陷。从结构设计逻辑来看，该构件采用双圆柱同轴阶梯布局，大直径段作为安装定位基准，装配时嵌入模座对应精度的安装沉孔内，依靠大直径圆柱面与沉孔的H7/m6过渡配合实现径向定位，端面贴合模座安装面后通过端面螺钉锁附，保障构件在高频冲压振动工况下不会出现径向窜动或轴向松脱；小直径段作为工作段，直接与冲压坯料的定位边接触，或是伸入坯料预冲的工艺定位孔内，配合送料机构的步距进给实现精准定位。设计阶段需要重点控制两段圆柱的同轴度公差，通常同轴度要求控制在0.02mm以内，避免工作段与安装段不同心导致的定位偏差，同时工作段的外圆面需要做淬火处理，表面硬度达到HRC55-60，抵御长期与钢板坯料接触、摩擦带来的磨损，延长构件的使用寿命，减少生产线停线换件的频次。从安装边界来看，大直径段的外径尺寸需要匹配模座上标准安装孔的规格，常见适配直径从40mm到80mm不等，对应不同吨位冲压设备的模具安装需求，小直径段的伸出长度需要根据冲压料片的厚度、定位孔的深度来确定，既要保证定位时能够完全穿入料片工艺孔或抵靠住料片边缘，又要避免伸出过长导致合模时与上模构件发生干涉，通常伸出量比料片厚度大3-5mm即可满足定位需求，同时小直径段的端部需要做C1或C2的倒角处理，方便料片送进时顺利导入定位位置，避免尖锐棱边刮伤料片表面影响后续涂装工序的质量。这类构件虽然结构简单，属于冲压模具中的常规易损配件，但在实际生产中其加工精度、装配精度直接影响整线的冲压良品率，很多冲压车间出现的批量孔位偏移问题，往往就是这类定位构件磨损后未及时更换、或是安装时同轴度未校准导致的。在三维建模过程中，需要重点还原两段圆柱的配合关系、端面的安装螺钉孔位、端部倒角细节，同时标注清楚各段的尺寸公差、形位公差要求，方便后续加工时直接对接工艺，建模时优先采用回转体特征构建主体结构，保证同轴度的设计基准统一，避免多特征拼接带来的基准偏差，安装孔的位置需要与大直径端面的中心保持对称，保障锁附后构件受力均匀，不会出现偏斜。实际应用中，这类构件也可根据不同冲压工位的需求，调整两段圆柱的直径比、总长度参数，比如在厚板冲压工位，需要更大直径的安装段来提升结构刚性，抵御厚板送进时的冲击力，在薄板高速冲压工位，则可以适当缩小工作段直径，匹配更小的工艺定位孔，提升材料利用率。
