汽车管路固定用弹性抱箍式管夹结构

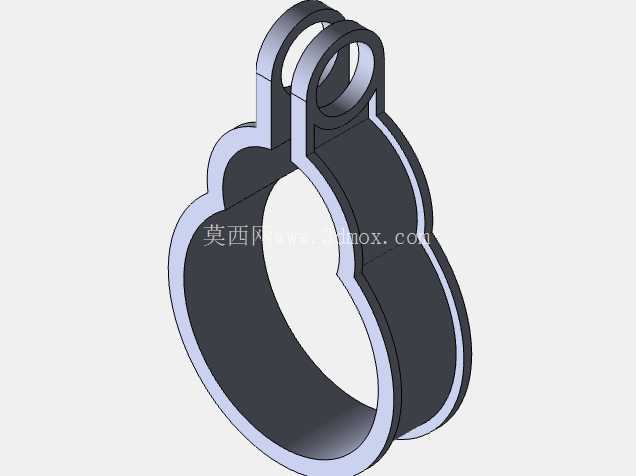

在汽车整车管路布局场景中，管夹是负责线束、制动油管、燃油管路、冷却水管与车身钣金或支架之间固定连接的核心小尺寸零部件，这类零件看似不起眼，却直接决定了整车管路的抗振性能、布局规整度与长期使用可靠性，一旦管夹夹持力不足或安装失效，管路在车辆行驶过程中会出现晃动、磨损，严重时甚至会引发管路泄漏、电路短路等故障。本次呈现的管夹采用单瓣式抱箍结构，整体为冲压一体成型的弹性结构，顶部设置同轴双环安装耳，两个环形耳孔同轴度公差控制在0.1mm以内，可直接穿入标准螺栓或卡入车身预制的焊接螺柱，无需额外搭配螺母即可完成快速装配，适配汽车总装线上的快装节拍要求。抱箍主体的轮廓并非正圆形，而是根据被夹持管路的外径公差带做了非对称的仿形设计，夹持段的曲率比被夹管路标准外径小3%左右，依靠冲压板材自身的弹性变形产生持续的抱紧力，既可以保证常温下管路不会出现轴向窜动，也能在-40℃到120℃的整车工作温度区间内，抵消管路材料热胀冷缩带来的尺寸变化，避免出现夹持力衰减或过度挤压导致管路变形的问题。从设计思路上看，这款管夹没有采用传统的螺栓锁紧式结构，而是充分利用冲压板材的弹性特性，将安装功能与夹持功能集成在单一冲压件上，零件整体无额外焊接、铆接工序，冲压成型后仅需做边缘去毛刺与表面电泳防锈处理即可上线使用，零件生产的工序步骤少，批量生产的一致性容易控制，单件成本远低于组合式管夹。在安装边界上，顶部安装耳的中心到抱箍最下端的距离控制在28mm以内，抱箍完全张开时的最大外径不超过32mm，闭合状态下的径向厚度仅为2.5mm，安装时仅需要在车身支架上预留直径6mm的安装过孔，以及直径35mm的操作空间即可完成装配，不需要额外的工装辅助，工人徒手即可完成定位，再用电动扳手拧紧固定螺栓，单工位装配时间不超过5秒，完全适配汽车总装线的高节拍生产要求。在实际使用场景中，这款管夹可以适配外径18mm到20mm的尼龙管路、橡胶管路以及线束护套，夹持力稳定在80N到120N之间，既可以承受车辆行驶过程中来自路面的随机振动，也不会因为夹持力过大导致管路内壁通径缩小，影响流体输送效率。抱箍的开口处做了15度的外翻导角，在装配管路时不需要刻意对齐，只需要将管路靠在导角处按压即可卡入抱箍内部，降低了总装工人的操作难度，也避免了装配过程中尖锐的板材边缘割伤管路表面。从冲压工艺角度看，这款管夹的成型工序分为落料、预弯、卷耳、成型四个步骤，所有工序都可以在普通级进模上完成，板材选用65Mn弹簧钢，厚度1.2mm，成型后经过淬火回火处理，硬度控制在HRC42-48之间，既保证足够的弹性，也避免硬度过高导致装配时出现脆断。零件表面采用阴极电泳处理，盐雾试验时间可以达到720小时以上，适配汽车底盘、发动机舱等多盐雾、多潮湿的使用环境，不会因为长期锈蚀导致弹性失效。不同于市面上常见的对称式管夹，这款管夹的抱箍侧面做了局部的内凹避让设计，可以避开相邻管路的安装空间，在密集的管路布局场景中，能够减少相邻管夹之间的干涉问题，让整车管路的布局更加紧凑，减少不必要的空间占用。在整车耐久测试中，这类弹性冲压管夹可以承受1000小时以上的振动疲劳测试，夹持力衰减率不超过15%，完全满足整车全生命周期的使用要求，不需要在车辆使用过程中进行二次紧固或更换。
