双孔圆弧连接冲压连杆结构设计

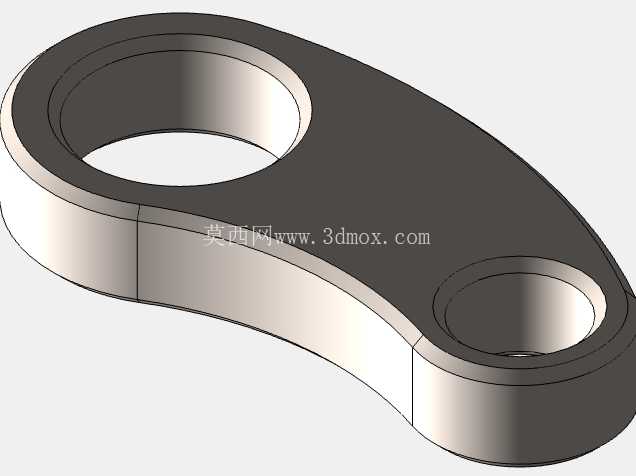

该零件属于冲压成型的连杆类传动连接件，主要应用在汽车冲压生产线的送料机构、模具辅助定位联动结构中，也可适配轻工自动化设备的间歇传动链路，承担动力传递、行程限位、部件铰接联动的核心作用。零件整体采用变宽度长条形板状结构，两端设置同轴度要求较高的铰接通孔，大端孔用于连接固定端铰接轴，小端孔对接执行端的联动销轴，两孔中心距为核心安装尺寸，直接决定联动机构的行程范围与传动比，设计时需严格匹配对应机构的运动包络，避免运动过程中与周边构件发生干涉。零件主体轮廓采用多段圆弧与公切线平滑过渡，没有尖锐棱角，一方面是为了适配冲压工艺的成型特性，减少冲裁过程中的应力集中，降低模具刃口的崩损风险，另一方面平滑的外轮廓也能避免安装调试过程中对操作人员造成划伤，同时减少零件运动时对周边管线的剐蹭。零件厚度方向采用等厚设计，适配常规冷冲压板材的加工特性，上下端面与孔壁垂直，保证铰接安装时端面与轴套的贴合度，减少传动过程中的偏载磨损。两端孔位均设计有沉台加厚结构？不对，看模型是两端孔位处有轴向的凸台厚度，哦对，两端铰接位置的厚度大于中间连接板的厚度，这个设计是为了提升孔位的接触强度，因为铰接位置是应力集中区域，长期往复运动下容易出现孔壁磨损、变形，局部增加厚度可以提升孔位的抗挤压能力，延长零件使用寿命，同时中间段减薄可以降低整体零件重量，减少传动过程中的惯性负载，提升机构响应速度。设计过程中，草图阶段需要先确定两孔的中心距、孔径参数，再通过圆弧与切线约束构建外轮廓，保证轮廓线与两端孔的外圆平滑相切，避免出现拐点造成冲压时的应力开裂；倒角操作需要针对孔口、外轮廓棱边做统一的圆角处理，去除冲裁产生的毛刺，同时提升零件的表面质量。安装时，大端孔通过销轴固定在设备机架的固定铰接座上，小端孔连接执行摆臂，运动过程中零件绕大端孔做定角度往复摆动，带动小端连接的部件完成预设轨迹的动作，安装时需要保证两孔的轴线平行度误差在允许范围内，否则会出现传动卡滞、孔位偏磨的问题。外轮廓的圆弧过渡段在运动过程中需要预留足够的安全间隙，尤其是靠近设备机架、传动齿轮的位置，要校核整个摆动行程内的最小间隙，避免运行中出现碰撞。这类冲压连杆相比铸造、机加工的同类型零件，生产效率更高，成本更低，适合大批量生产应用，在汽车冲压模具的卸料板联动、侧冲机构的动力传递，以及自动化生产线的物料移送摆臂结构中都有广泛应用，设计时除了考虑结构强度、运动干涉，还需要兼顾冲压工艺的可行性，比如冲裁间隙的预留、成型工序的排布，保证零件可以通过常规冷冲压工序完成加工，不需要额外的机加工序，控制生产成本。
