汽车前风挡双刮臂联动刮水器结构设计

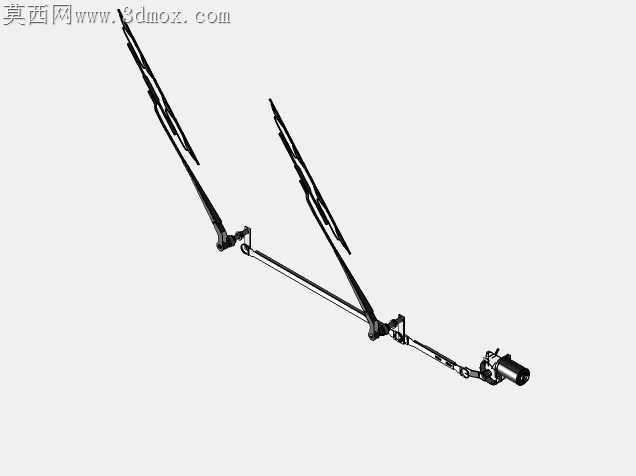

这款刮水器总成是专为乘用车辆前挡风玻璃清洁场景开发的执行部件，核心作用是在雨雪、扬尘、泥浆飞溅等行车工况下，快速清除风挡玻璃表面的遮挡物，为驾驶员提供清晰无遮挡的前方视野，是保障雨天、沙尘天行车安全的必备车身附件。整套机构采用双刮臂同步联动的布局形式，通过刚性连杆将两个刮臂的摆动轴做运动耦合，仅靠单台驱动电机即可带动两侧刮片按照预设的摆动角度做往复刮刷动作，相比独立双电机驱动的方案，这套结构的零部件集成度更高，布线与控制逻辑更简单，后期维护更换的成本也更低。设计阶段充分考虑了实车安装的边界约束，驱动端的电机总成布置在风挡下方的集雨舱侧位，通过输出曲柄连接主传动连杆，连杆沿集雨舱的横向空间排布，两个刮臂的转轴位置严格匹配前风挡玻璃下沿的安装孔位，不会与机舱内部的线束、空调进风结构、制动液储液壶等周边部件产生运动干涉。刮臂部分采用分段式的压合结构，内置的扭簧可以为刮片提供持续均匀的下压力，保证刮片胶条能够全程贴合玻璃的曲面弧度，避免高速行车时气流抬升刮臂导致刮刷漏空、跳刮的问题；刮臂的摆动角度经过反复运动校核，刮刷覆盖范围可以覆盖驾驶员主视野区95%以上的面积，同时不会刮碰风挡边框的密封胶条与A柱内饰。整套联动连杆的铰接点都做了耐磨衬套设计，能够长期承受往复摆动的摩擦损耗，降低长期使用后的旷量，避免刮臂抖动、异响的问题；驱动电机集成了减速齿轮组与复位机构，关闭刮水器开关后，刮臂会自动回到风挡最下沿的初始停靠位置，不会遮挡驾驶员的正常行车视野。这套结构可以适配多数A级、B级家用轿车的前风挡安装尺寸，也可通过调整连杆长度、刮臂长度适配不同曲率、不同宽度的风挡玻璃，在保证清洁效果的同时兼顾了运行稳定性与使用寿命。
