机械翻页分瓣显示装置结构设计

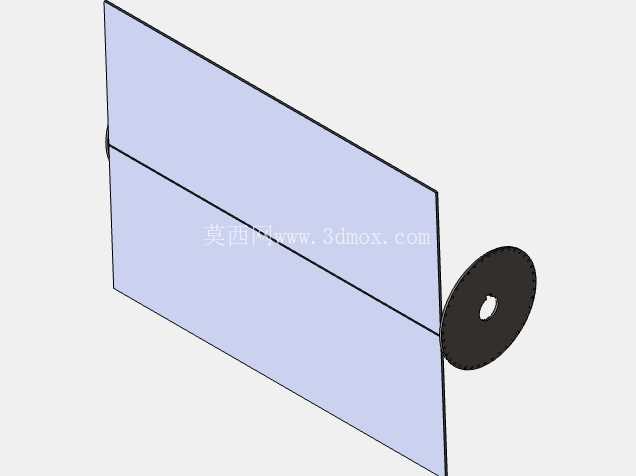

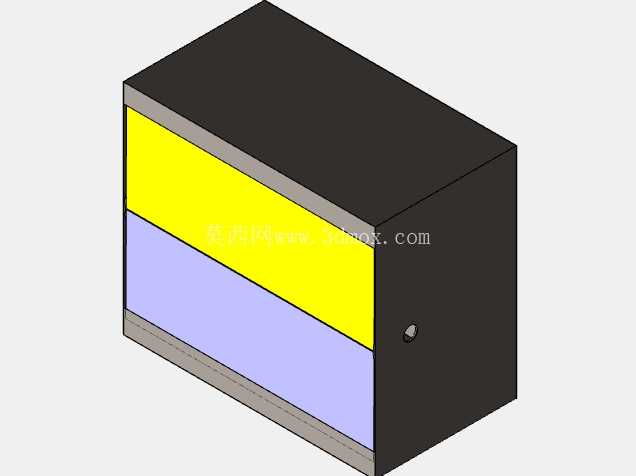

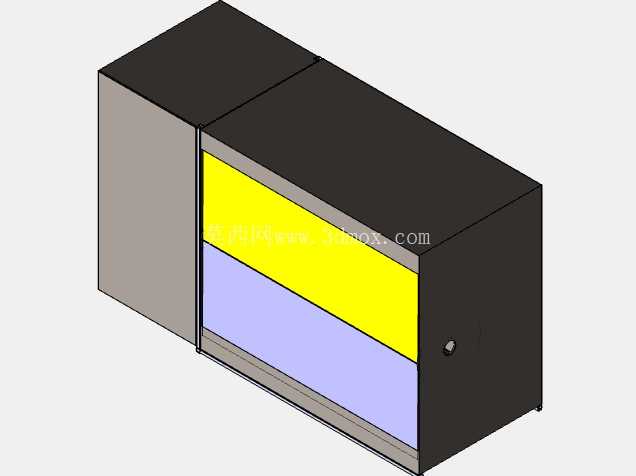

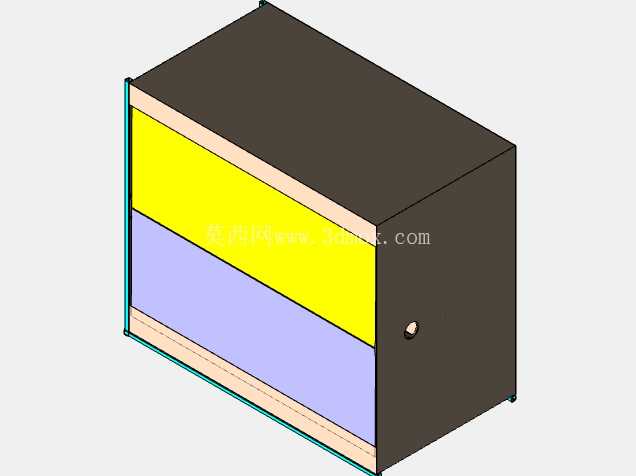

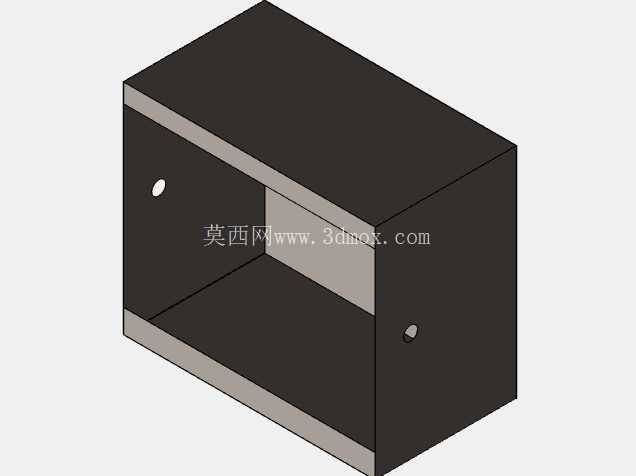

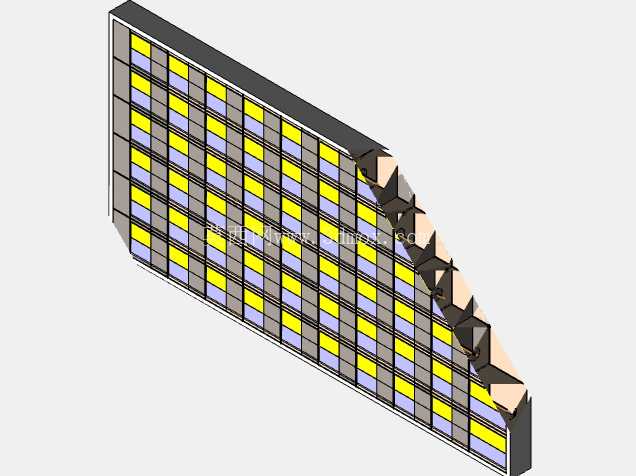

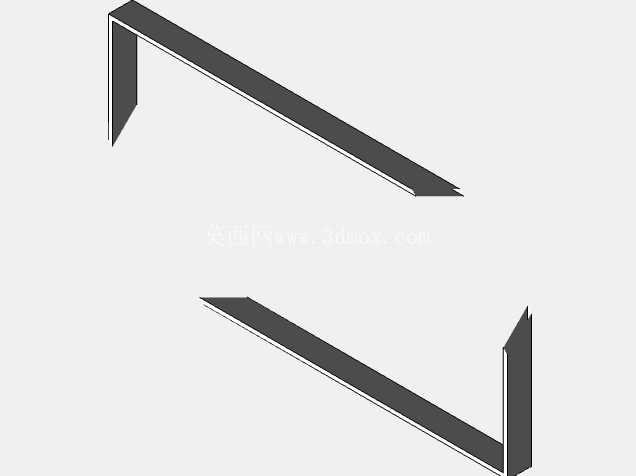

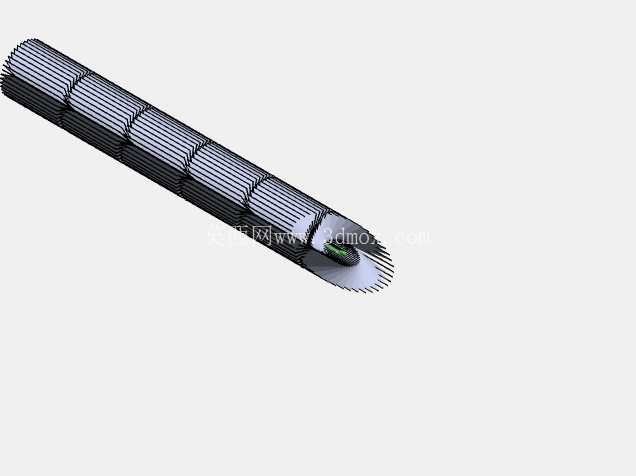

在公共交通场站、工业生产线工位看板、老旧体育场馆计分装置这类需要高对比度、强光下可视的信息展示场景里，机械翻页类显示装置始终保有不可替代的应用份额，和自发光的电子屏相比，这类纯机械结构的显示部件不存在反光过曝问题，断电后仍能保持最后显示的内容，无需持续供电维持状态，在强电磁干扰的车间环境里也不会出现花屏、信号丢失的故障。本次梳理的这款分瓣显示结构，是翻页显示装置里的经典单元构型，整体采用薄型长方体布局，主体显示面为哑光深灰平整面板，没有多余的凸起结构，能最大程度降低环境光的镜面反射，保证不同角度下的字符识别度。从结构设计逻辑来看，这类分瓣显示单元的核心是将每个可显示字符拆解为独立的瓣状页片，每片页片对应字符的一个笔画段，通过页片的翻转切换实现不同字符、数字的组合显示，和整页翻转的翻牌器相比，分瓣结构的单单元厚度可以压缩到更薄的尺寸，多单元拼接成整面显示墙时，整体安装深度更小，对安装空间的预留要求更低。在实际安装边界上，该单元的长宽比适配标准工业显示模组的安装孔位，侧边预留的传动接口可以和通用的步进驱动组件直接对接，不需要额外设计转接结构，单元背部的走线槽做了内嵌处理，多单元并排拼装时不会出现线缆挤压、干涉的问题，面板边缘做了0.5mm的倒角处理，既可以避免安装时割伤操作人员，也能消除相邻单元拼接处的视觉黑边，提升整屏显示的整体性。从功能特性上看，该结构的页片翻转转轴采用低阻尼的耐磨材质，长期往复翻转不会出现卡顿、页片下垂的问题，显示面的哑光涂层经过耐磨处理，日常清洁擦拭不会留下划痕，也不会因为长期光照出现泛黄掉色的情况。在设计过程中，需要重点考量页片翻转的动平衡，每个瓣状页片的重心都落在转轴轴线上，翻转时不会出现偏摆、异响，驱动扭矩可以控制在很小的区间，降低配套驱动电机的功率要求，同时减少翻转动作的冲击噪音，适合在需要安静环境的公共场景使用。这类显示单元的应用场景并不局限于固定的信息看板，在一些复古风格的机电交互装置、工业设备的状态显示面板、户外公共信息牌上都能适配，因为没有液晶、LED这类电子元件，它的工作温度范围更宽，在零下二十度到零上六十度的户外环境里都能正常工作，不会出现低温下液晶响应迟缓、高温下电子元件寿命衰减的问题。从结构建模的角度来看，该模型的所有配合面都做了公差预留，页片和转轴的配合采用间隙配合公差，既保证转动灵活，又不会出现轴向窜动，面板和背部框架的连接采用卡扣加定位柱的结构，装配时不需要额外打胶，后期维护更换页片时可以直接拆解，不需要整体更换单元，大幅降低后期运维的成本。很多刚接触机电显示结构的设计人员容易忽略页片翻转的止位结构，这款设计里在每个瓣片的翻转行程终点设置了软质止位块，既可以限制页片的翻转角度，保证显示面的平整度，又能吸收翻转到位时的冲击，避免长期冲击导致页片变形、转轴松动。在多单元拼接使用时，每个单元的传动接口采用统一的模数设计，只需要一组驱动杆就可以带动整排显示单元同步动作，不需要为每个单元单独配置驱动件，进一步压缩整组显示装置的成本和结构体积。
