高补偿减振型柔性法兰联轴器结构设计

在工业传动系统的布局中，电机与从动部件的轴系对中偏差是始终绕不开的工程问题，刚性法兰联轴器虽然能实现大扭矩的刚性传输，但对安装对中精度要求极高，一旦存在角度或径向偏差，运行过程中会产生极大的附加载荷，加速轴承、密封件的磨损，甚至引发轴系断裂故障。这款柔性法兰联轴器的设计初衷，就是针对高功率传动场景下的对中偏差补偿需求，在保证扭矩传输能力的前提下，吸收安装偏差与运行振动，提升整套传动系统的运行可靠性。

从实际应用场景来看，这类联轴器广泛适配工业领域的电机与泵、减速机、输送机辊筒等从动部件的连接，尤其适合安装空间紧凑、现场对中操作难度大的产线布局，比如车间内的风机传动组、自动化生产线的驱动单元、中小型冲压设备的动力传输端，都能见到这类结构的应用。不同于刚性联轴器要求轴系严格对中，这款产品允许轴系存在最高0.5度的角度不对中，以及0.5毫米的径向不对中量，这个补偿范围覆盖了绝大多数现场安装的常规偏差区间，不需要额外花费大量时间做高精度对中调整，能有效缩短设备安装调试的周期，也能降低设备长期运行中基础沉降、部件磨损带来的轴系偏移影响。

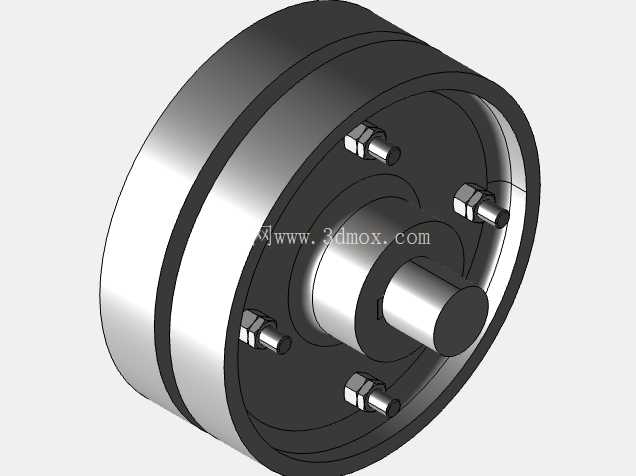

结构设计上，这款联轴器采用双法兰对接的布局，主动端法兰与电机输出轴配合，从动端法兰与负载轴连接，法兰圆周方向均匀布置多组连接螺栓，配合橡胶衬套作为弹性传力介质，区别于膜片联轴器的金属弹性元件，橡胶衬套本身具备更好的阻尼特性，在传输扭矩的同时，能有效吸收轴系运行中的扭转振动，降低传动过程中的冲击载荷，避免振动在电机与负载之间传递，减少整套设备的运行噪音。在扭矩传输能力上，这款结构在1500RPM的常规工业电机转速下，可稳定传输20KW的功率，能覆盖绝大多数中小型工业设备的动力传输需求。

从安装边界来看，这款联轴器采用轴孔键连接的固定方式，主动端与从动端的轴孔尺寸可根据配套轴径做适配调整，法兰外圆、连接螺栓的分布圆尺寸都遵循通用法兰的安装规范，能直接替换同规格的刚性法兰联轴器，不需要对原有设备的安装基座做额外改动。安装过程中，只需要将两个半联轴器分别固定在主动轴和从动轴上，对齐法兰螺栓孔后穿入带橡胶衬套的连接螺栓，按对角顺序拧紧螺栓即可完成安装，不需要复杂的专用工装。日常维护过程中，只需要定期检查连接螺栓的预紧力，以及橡胶衬套的老化情况，橡胶衬套出现磨损或老化时可单独更换，不需要整体更换联轴器，能有效降低设备的后期维护成本。

设计过程中，针对高功率传输的受力需求，法兰本体采用高强度金属材质，保证扭矩传输过程中的结构强度，避免法兰在负载冲击下出现变形；连接螺栓采用高强度等级的紧固件，保证螺栓在长期交变载荷下不会出现断裂失效；橡胶衬套的硬度经过反复调校，既保证足够的刚度传递扭矩，又具备足够的弹性实现偏差补偿与减振效果，避免刚度过大导致补偿能力不足，或是刚度过小导致传动扭转角过大影响传动精度。在外形结构上，联轴器整体做了圆滑过渡处理，没有突出的尖锐结构，高速旋转过程中不会产生过大的风阻，也能避免运行过程中剐蹭周边的管线或防护结构，适配有安全防护外罩的传动场景安装使用。
