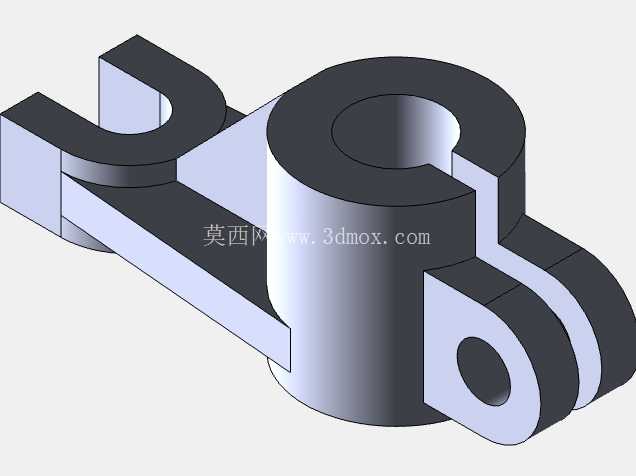

这套夹持定位结构主要应用在汽车覆盖件冲压生产线的工序间工件转接、工位固定环节,在多工位连续冲压作业中,承担板料成型后半成品的定位夹持功能,避免工件在工位转移、模具合模冲压过程中出现位移偏移,保障冲压成型精度的一致性。从结构功能来看,主体的圆柱套筒部分是整套夹具的安装基准,内孔用于配套生产线的固定导柱或者旋转销轴,开口式的槽型设计可以快速实现夹具在基准轴上的装拆与位置微调,不需要完全拆卸销轴就能完成夹具的更换或者位置调整,适配冲压线快速换模、快速调整工装的生产需求。左侧的叉型开口结构是主要的工件承接部位,开口尺寸匹配汽车冲压件常见的翻边、凸台结构,能够在工件落位时快速卡入定位,限制工件的水平方向窜动;右侧带孔的双耳结构是配套锁紧或者动力驱动的连接部位,孔位用于穿装锁紧销或者连接驱动气缸的推杆,当驱动部件动作时,可以带动夹具绕主体套筒的轴线小范围转动,实现对工件的夹紧与松开动作,配合生产线的节拍完成工件的取放。在设计思路上,这套结构没有采用复杂的多零件组合形式,整体以一体化结构为主,减少了装配环节带来的累积误差,肋位的设置是为了在控制整体重量的前提下提升结构刚性——冲压作业中夹具会承受板料传递的冲击载荷,如果没有加强结构,长期使用后叉型部位容易出现变形,导致定位精度下降,连接主体圆柱与叉型臂、双耳部位的加强肋刚好沿着受力方向布置,能够将夹持部位承受的载荷顺畅传递到主体安装套筒上,避免应力集中导致的结构失效。从安装边界来看,主体套筒的外径决定了夹具的最小安装空间,安装时需要保证套筒轴线与生产线基准轴的同轴度误差控制在合理范围内,否则夹具转动时会出现卡滞;左侧叉型开口的开口深度需要匹配对应冲压件的定位凸台高度,既要保证卡入后有足够的定位接触面积,又要避免开口过深导致工件取放时出现干涉;右侧双耳的孔位中心与主体套筒中心的中心距,决定了驱动部件的行程参数,选型配套驱动气缸或者锁紧机构时,需要以这个中心距作为力臂计算的依据,保证夹紧力足够克服冲压过程中工件受到的侧向力,同时不会因为夹紧力过大导致工件表面出现压痕。实际应用中,这类夹具通常会成组布置在冲压工位的工装基板上,根据不同车型冲压件的外形尺寸调整各个夹具的安装位置,开口式套筒的设计让位置调整不需要完全抽出基准轴,只需要松开套筒的锁紧螺钉就能沿着轴线滑动、绕轴线转动角度,调整到合适位置后再锁紧即可,大幅缩短工装调整的时间,适配汽车生产多车型共线生产的柔性化需求。结构的所有棱边都做了倒角处理,一方面是避免安装调整过程中锋利边缘划伤操作人员,另一方面也防止工件取放过程中棱边刮伤冲压件的表面,影响后续的涂装工序质量。双耳部位的孔内通常会配套耐磨衬套,因为驱动部件反复动作会对孔壁造成磨损,衬套磨损后可以单独更换,不需要更换整个夹具,降低长期使用的维护成本。叉型定位部位的工作表面会根据需求做表面淬火处理,提升表面硬度,避免长期与工件接触摩擦出现磨损凹陷,导致定位间隙变大,影响冲压精度。
- 上一篇:汽车冲压模具用轴叉连接结构
- 下一篇:汽车冲压线皮带滚轮支撑结构设计
- 全部评论(0)
- 模板大小: 168.59 KB
- 售价:5金币
- 下载次数: 27
- 系统要求: SOLIDWORKS,Other
- 软件分类: 汽车冲压模具
