汽车冲压线皮带滚轮支撑结构设计

在汽车覆盖件冲压生产的自动化输送环节，皮带滚轮支撑是衔接各工位料片传递的核心承载部件，直接关系到板料输送的平稳性与定位精度，避免薄钢板在传输过程中出现跑偏、剐蹭、下坠变形等问题，尤其在大型外覆盖件如车门、引擎盖的冲压线体中，这类支撑结构的刚性与安装精度会直接影响后续冲压工序的送料定位误差。

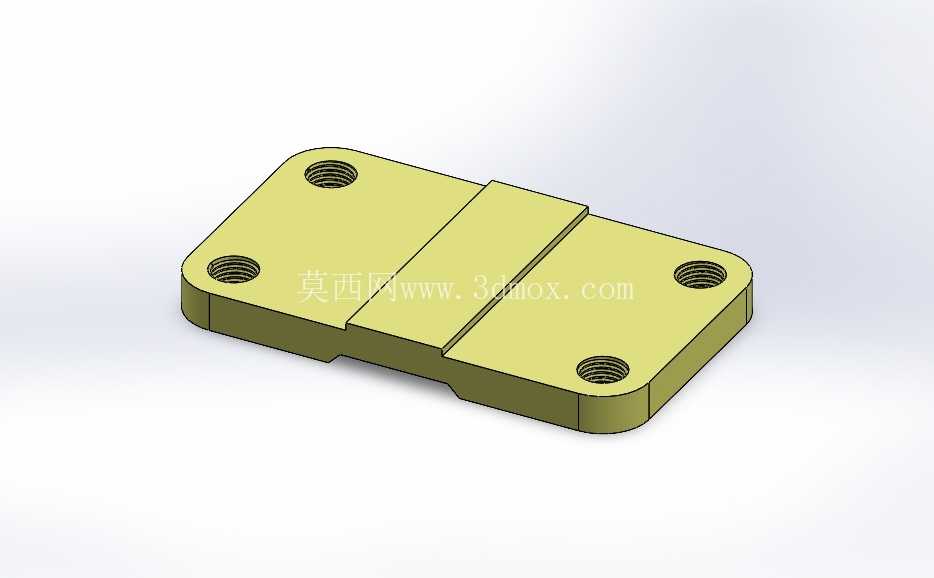

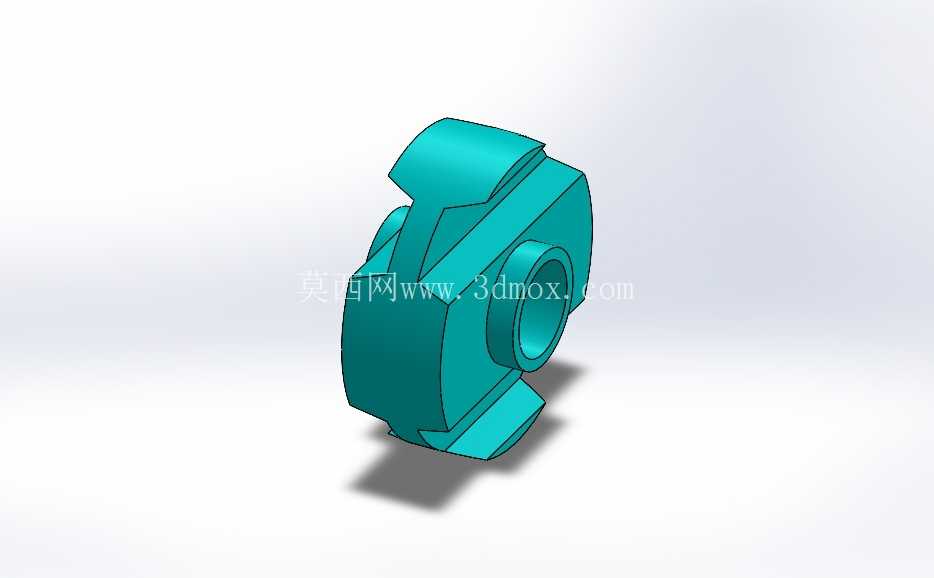

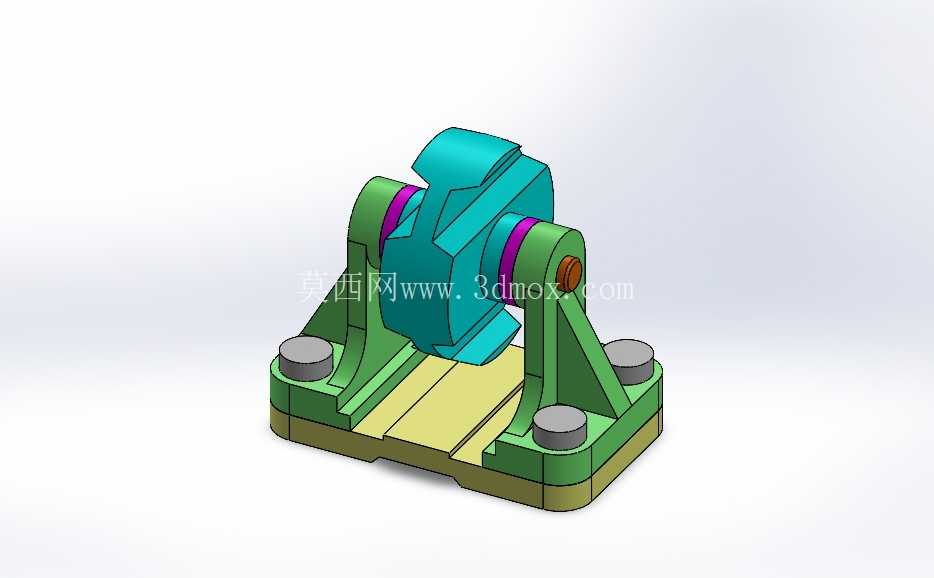

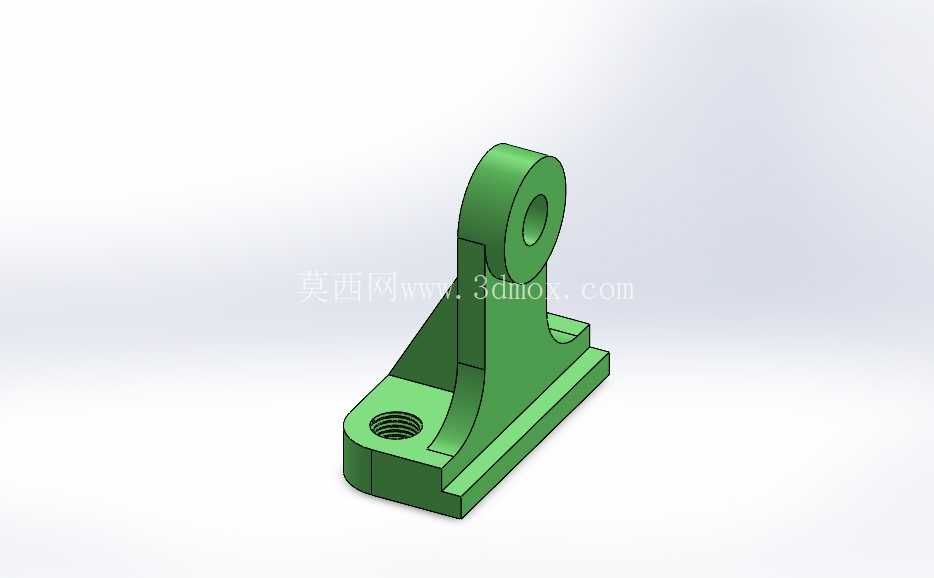

从结构功能来看，该支撑采用双侧立式支撑臂搭配中部滚轮安装位的架构，底部为一体化成型的安装底板，底板上预留四个对称分布的沉头安装孔，可通过内六角螺栓直接固定在冲压线的输送机架基准面上，安装孔的位置公差控制在±0.02mm范围内，保证多组支撑并排安装时滚轮轴线的同轴度，避免皮带运行时出现偏载磨损。两侧支撑臂为变截面加强结构，从底板处向上逐步收窄，在保证整体刚性的同时减少不必要的材料占用，臂体与底板连接处做了大圆角过渡处理，消除冲压生产长期振动带来的应力集中问题，避免支撑臂在长期交变载荷下出现根部断裂。中部的滚轮安装位设计有同轴的销轴孔，孔内可配套镶嵌自润滑铜套，减少滚轮转动时的摩擦阻力，销轴端部设置有轴向定位的卡簧槽与挡片安装位，防止滚轮在高速运转时出现轴向窜动，同时也方便后期维护时快速拆卸更换磨损的滚轮组件。

设计过程中优先考虑了冲压车间的复杂工况，整体结构采用对称式布局，受力路径从滚轮承载点通过两侧支撑臂均匀传递到底部安装面，不会出现单侧偏载的问题。支撑的整体安装边界充分考虑了冲压线输送段的预留空间，底板宽度适配常规输送机架的型材安装面宽度，支撑臂的高度匹配皮带输送面的标准高度差，安装后滚轮顶面与皮带底面的接触间隙可通过底部加装调整垫片进行微调，适配不同厚度皮带的张紧需求。滚轮两侧的挡边结构可对皮带运行起到横向限位作用，当皮带出现小幅跑偏时，挡边可引导皮带回归正常运行轨迹，避免皮带边缘与机架剐蹭出现破损。

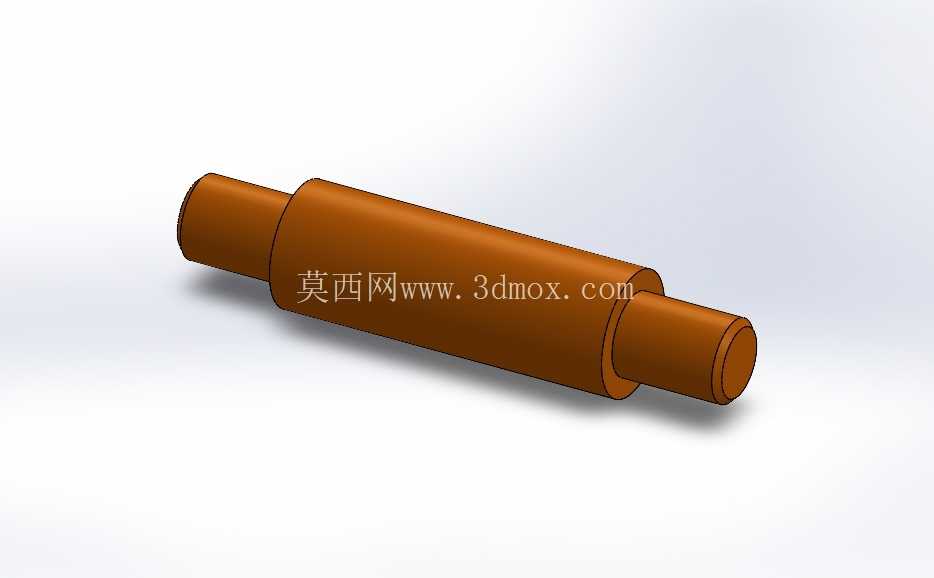

在实际应用场景中，这类支撑结构通常成组布置在冲压线上下料工位之间的输送段，间隔距离根据皮带的张紧度与承载板料的重量进行调整，针对厚度1mm以下的薄钢板输送，支撑间距控制在400-500mm之间，保证板料在两个支撑点之间不会出现下挠变形；针对厚度2mm以上的结构件板料，可适当放大支撑间距到600-700mm，减少支撑组件的整体用量。结构的材质选型适配冲压车间的油污、粉尘环境，主体采用焊接钢结构后进行去应力退火处理，表面做喷塑防锈处理，滚轮销轴采用40Cr调质处理，表面硬度达到HRC28-32，具备足够的耐磨性能与抗剪切强度，可承受长期的交变载荷冲击。

从安装维护的角度出发，该结构的所有连接部位均采用标准紧固件，没有特殊定制的异形连接件，现场维护时不需要专用工具即可完成滚轮、销轴等易损件的更换，支撑臂上预留的润滑脂注油孔可直接对接自动润滑系统，定期向铜套与销轴的配合面注入润滑脂，减少日常维护的工作量。底部安装面的平面度经过铣削加工处理，安装时不需要额外进行基面修磨，只要保证机架安装面的平面度符合要求，即可快速完成定位锁紧，大幅减少线体安装调试的周期。在应对突发的板料卡滞冲击时，支撑臂的加强筋结构可吸收瞬时冲击载荷，不会出现整体变形报废的问题，即使出现局部磨损，也可通过堆焊后机加工的方式进行修复，降低备件更换成本。
