球面磁驱动动力装置结构设计方案

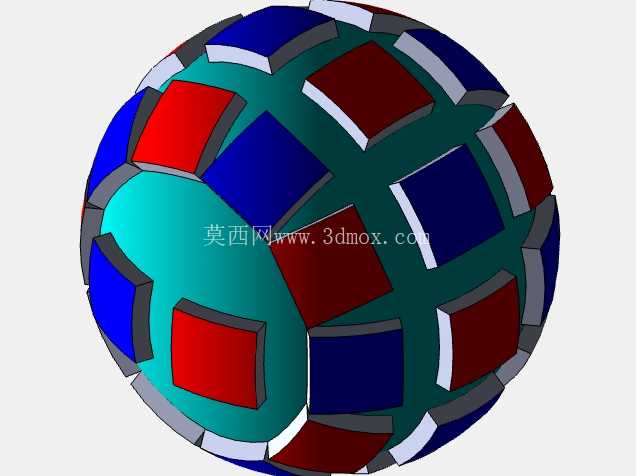

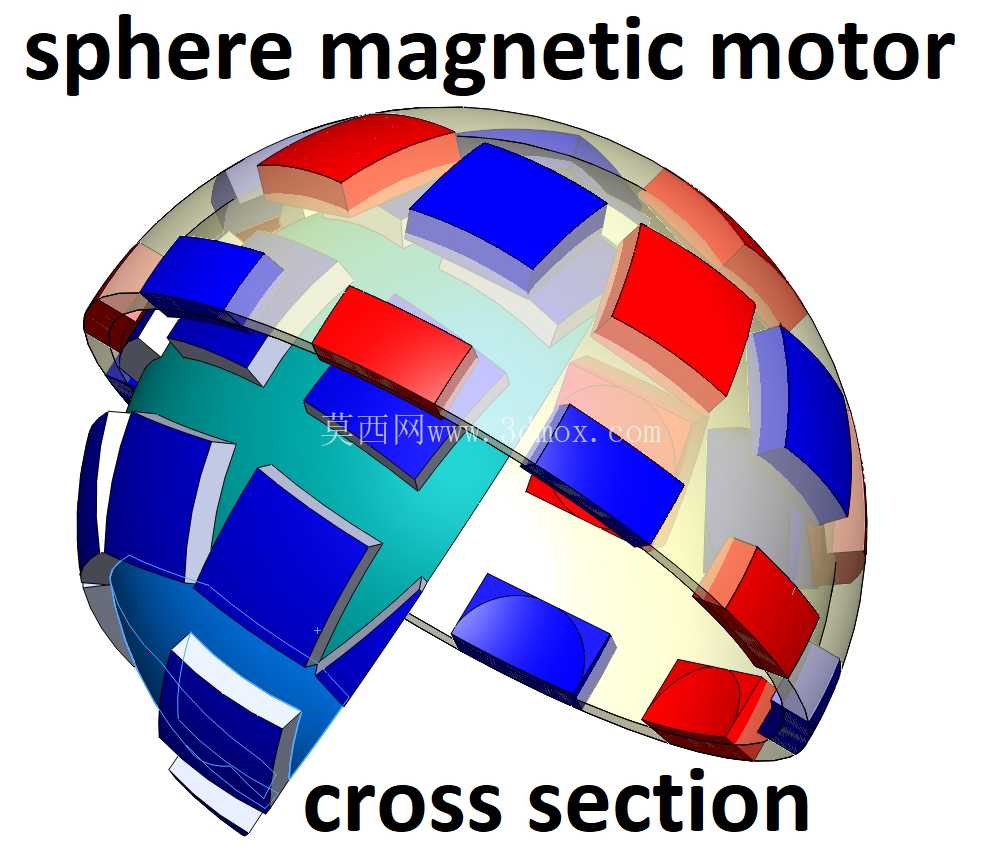

在特种动力传输、狭小空间动力供给以及非接触式传动场景中，传统柱状电机的安装边界受限于轴向尺寸，往往难以适配球面运动副、多自由度关节的动力输入需求，这款球面磁结构动力装置的设计，正是瞄准这类常规动力单元无法覆盖的应用场景展开。从结构剖面可以看到，整个装置以半球形壳体作为磁路承载基体，外球面均匀排布交替极性的永磁体单元，红蓝两色分别对应N极与S极的磁钢模块，磁钢采用嵌入式安装结构，与球面基体的贴合面做了弧度匹配处理，避免磁钢在高速转动过程中因离心力出现移位，同时相邻磁钢之间预留了均匀的隔磁间隙，减少磁极间的磁通量短路损耗，提升磁能利用率。内部的定子磁路结构采用交叉式排布设计，对应剖面展示的青绿色磁轭部分，磁轭的曲面轮廓与外转子球面保持均匀的气隙间距，整个气隙宽度在全球面范围内控制在一致的公差带内，避免因气隙不均导致的磁拉力失衡，降低运转过程中的振动与噪音。不同于传统电机单轴向的动力输出特性，这款球面磁结构动力装置可以实现多自由度的动力传递，能够直接为球形关节、万向传动机构提供非接触式动力输入，省去了传统多自由度结构中复杂的齿轮换向、连杆传动组件，减少传动链路中的机械磨损，提升整套机构的运行寿命。在安装边界设计上，整个半球形结构的安装基准面设置在剖面的环形法兰端面上，法兰端面上预留了均匀分布的安装孔位，安装孔的位置度公差与球面回转中心保持严格的同轴度要求，确保安装后转子球面的回转中心与定子磁路中心重合，避免出现偏磨问题。磁钢模块的固定方式采用粘接加机械卡扣双重固定，卡扣结构与球面基体一体成型，卡在磁钢的侧边位置，即使在长期高低温交变的工作环境下，粘接剂性能出现衰减，机械卡扣依然能够保证磁钢不会从球面基体上脱落，提升装置在复杂工况下的运行可靠性。定子绕组的排布顺着球面的经纬方向布置，每一组绕组对应一组磁极的运动轨迹，通过不同绕组的通电时序控制，可以实现转子在球面范围内不同角度的偏转与转动，既可以作为连续旋转的动力输出单元，也可以作为多自由度的角度调节执行机构使用。在磁路设计过程中，对每一块磁钢的充磁方向做了针对性调整，所有磁钢的充磁方向均指向球面的球心位置，确保气隙间的磁力线方向垂直于转子与定子的相对面，最大化磁推力的有效分量，减少切向漏磁带来的能量损耗。球面基体采用非导磁的高强度铝合金材质加工，既能够保证结构强度，承受转子高速转动时的离心载荷，又不会干扰磁路的正常分布，避免额外的磁滞损耗。装置的剖面设计直观展示了内部磁路与外部磁钢的对应关系，在做结构验证时，可以通过剖面模型直接检查气隙均匀性、磁钢排布位置、磁轭结构的匹配度，减少实物样机试制阶段的改模次数。在实际应用中，这类球面磁动力装置可以搭载在工业机器人的万向关节、精密光学设备的多自由度调节平台、医疗器械的微创操作执行端等场景，这类场景往往对安装空间的体积要求严苛，同时需要动力单元能够实现多方向的动力输出，传统电机搭配换向机构的方案不仅体积大，还存在传动间隙，难以满足精密控制的需求，而这款球面磁结构动力装置将动力发生与多自由度运动能力集成在单个半球形结构内，大幅缩小了整套机构的安装体积，同时非接触式的磁传动结构不存在机械接触磨损，长期运行也不会出现传动间隙增大的问题，能够长期保持高精度的动力输出与位置控制能力。在结构细节处理上，磁钢的外表面与球面基体的外表面保持齐平，整个转子外球面为连续光滑的曲面，不会因为磁钢的凸起产生风阻增大的问题，在高速运转时能够降低空气摩擦损耗，同时光滑的球面也更容易做密封处理，适配有防尘、防水要求的应用场景。定子部分的绕组引线从法兰端面的中心引线孔引出，引线孔处做了密封槽设计，可以安装密封圈实现引线部位的密封，满足不同防护等级的使用需求。整个装置的回转中心位于球面的球心位置，所有运动部件的质心均与球心重合，在高速转动或者多自由度偏转时，不会产生额外的偏转动量，降低对支撑结构的载荷冲击，提升运转的平稳性。
