紧凑型3D打印径向励磁发电装置结构设计

在小型离网供电、便携能源装置、DIY动力配套场景中，径向发电机凭借结构紧凑、轴向尺寸短的优势，一直是小功率发电方案的优选方向，这款采用3D打印工艺制作的紧凑型径向发电机，正是针对小空间安装、低转速输入的发电需求完成的结构设计。整套装置的定子、转子支撑结构均可通过桌面级FDM3D打印机制作，大幅降低了小批量试制、个人DIY制作的门槛，不需要复杂的机加工工序就能完成核心结构的搭建，适配教学实验、小型户外供电装置、自制风力发电单元、人力发电配套等多种场景的使用需求。

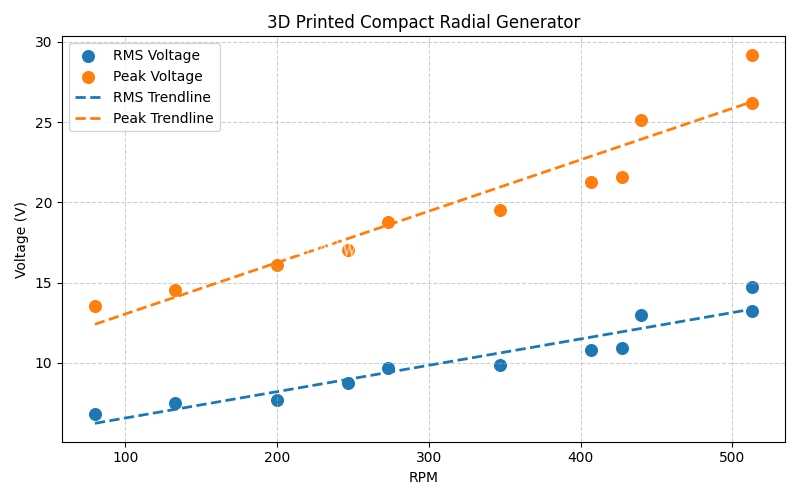

从结构布局来看，整套发电装置外径控制在140mm，转子轴向长度约100mm，定转子之间的径向气隙设定为1mm，这个气隙值是兼顾3D打印件加工精度、磁路损耗、装配容错率的折中选择——如果气隙过小，3D打印件的层纹误差、装配同轴度偏差很容易造成定转子擦碰，引发运转卡滞；气隙过大则会增大磁阻，降低发电效率，1mm的间隙既可以适配普通桌面级3D打印机0.2mm层厚的打印精度，不需要额外做支撑打磨就能满足装配要求，也能保证磁钢的磁力线有效穿过定子绕组，维持合理的发电效率。装置的输出能力可以达到15V RMS，峰值电压29.2V，Kv常数约为35RPM/V，意味着输入转速在每分钟几百转的区间内就能获得可用的输出电压，适配低转速动力输入的场景，比如小型风力叶轮直驱、脚踏动力输入、小型水轮驱动等，不需要额外搭配大减速比的增速机构就能满足充电、小功率负载供电的需求。

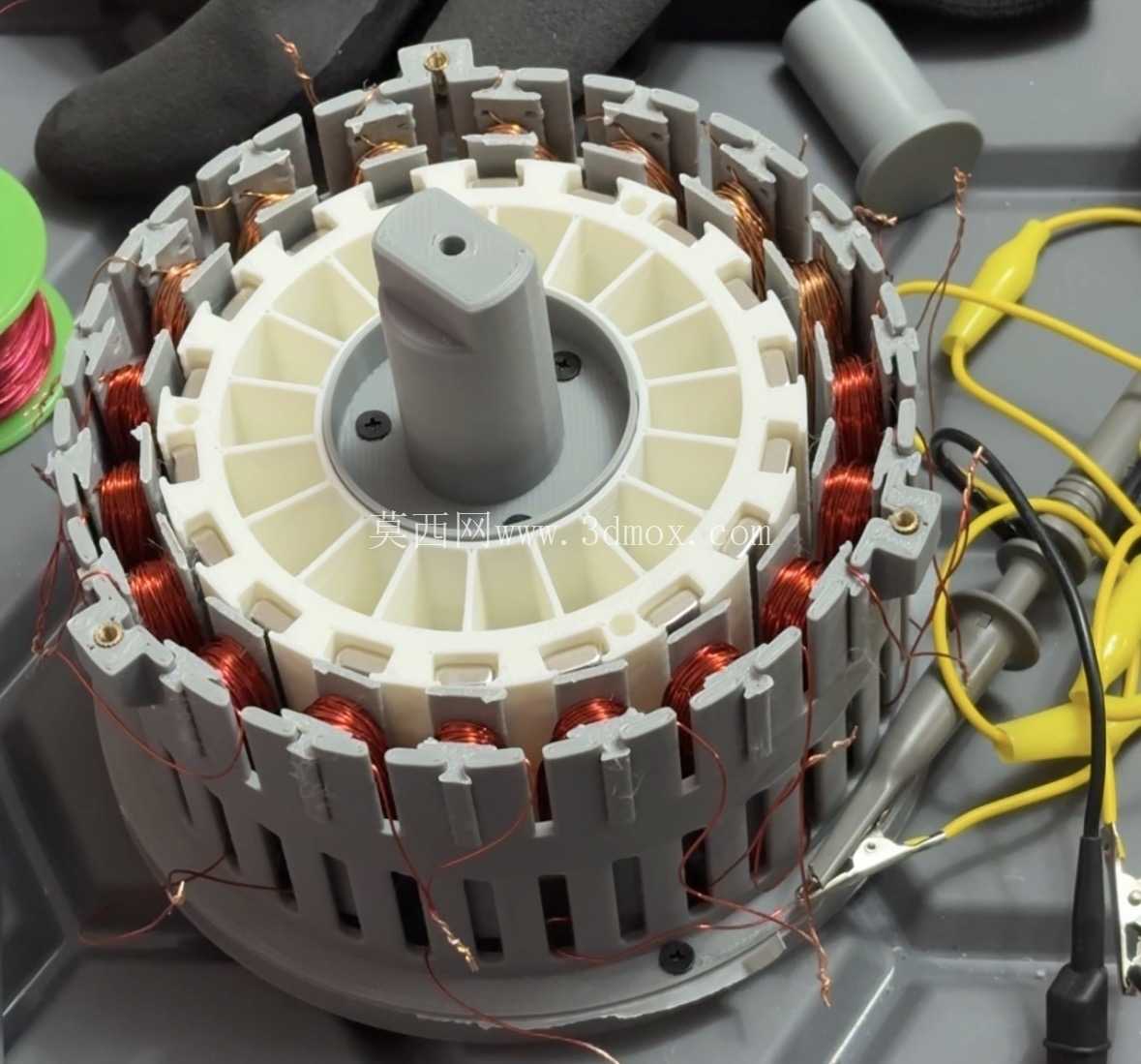

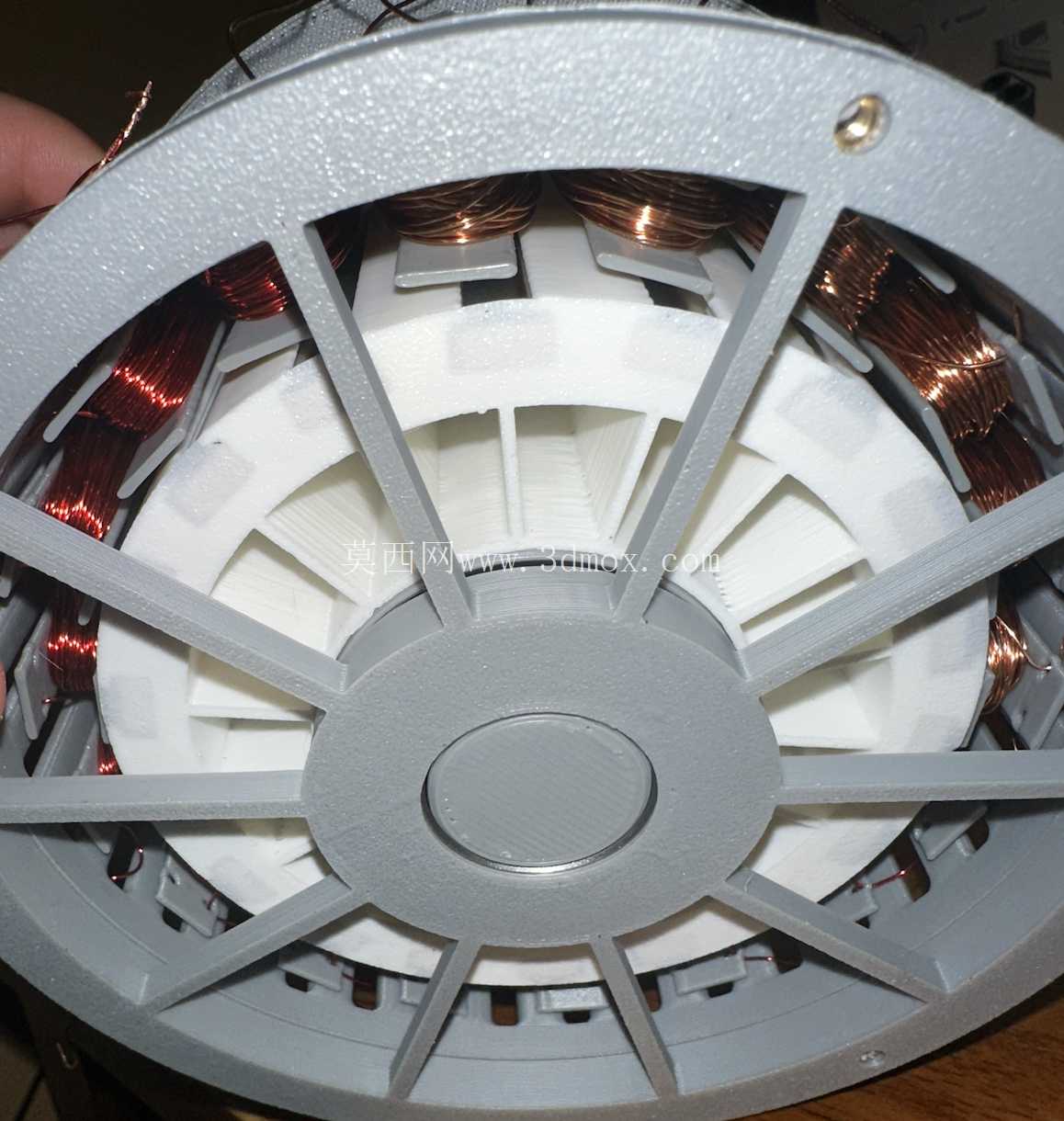

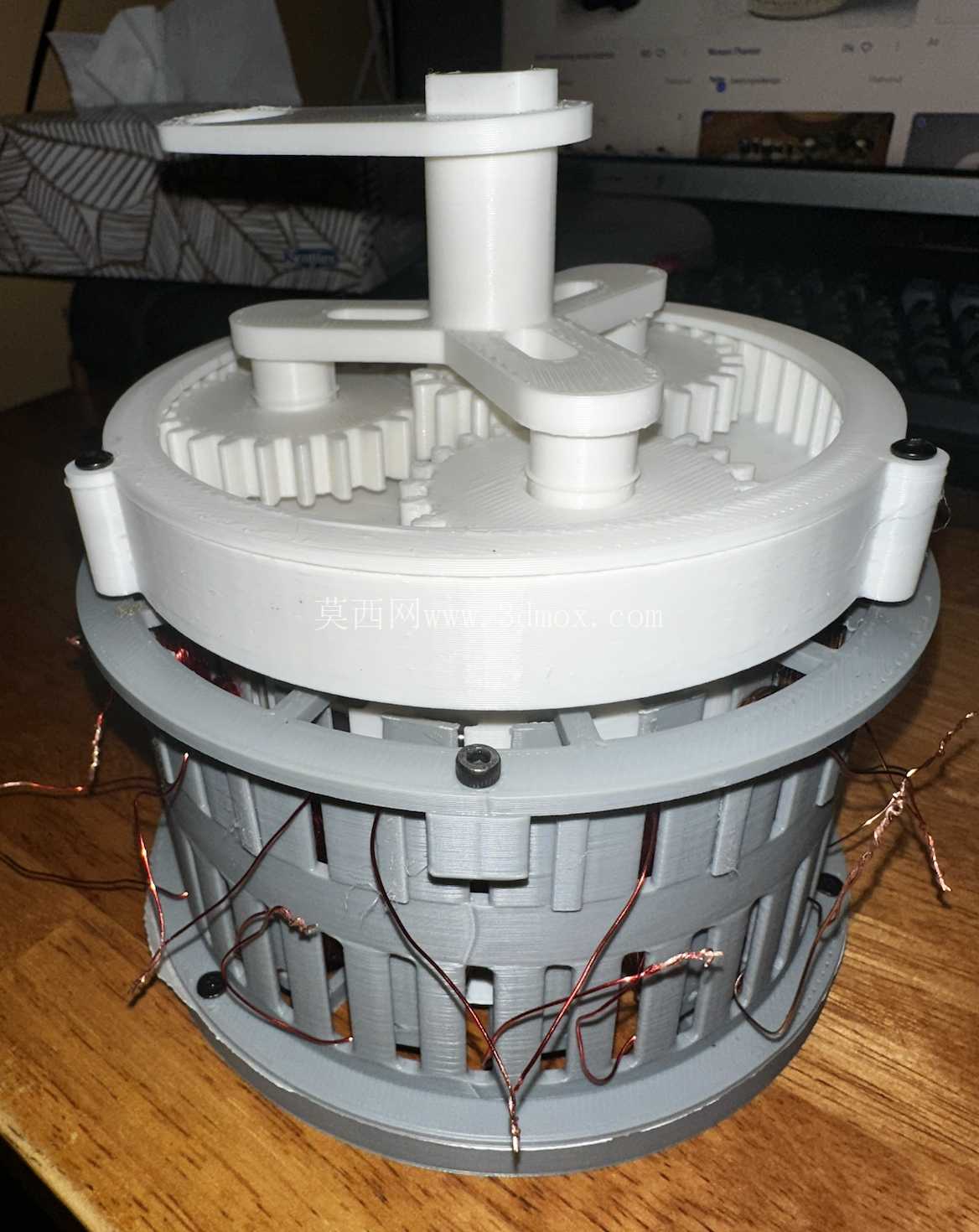

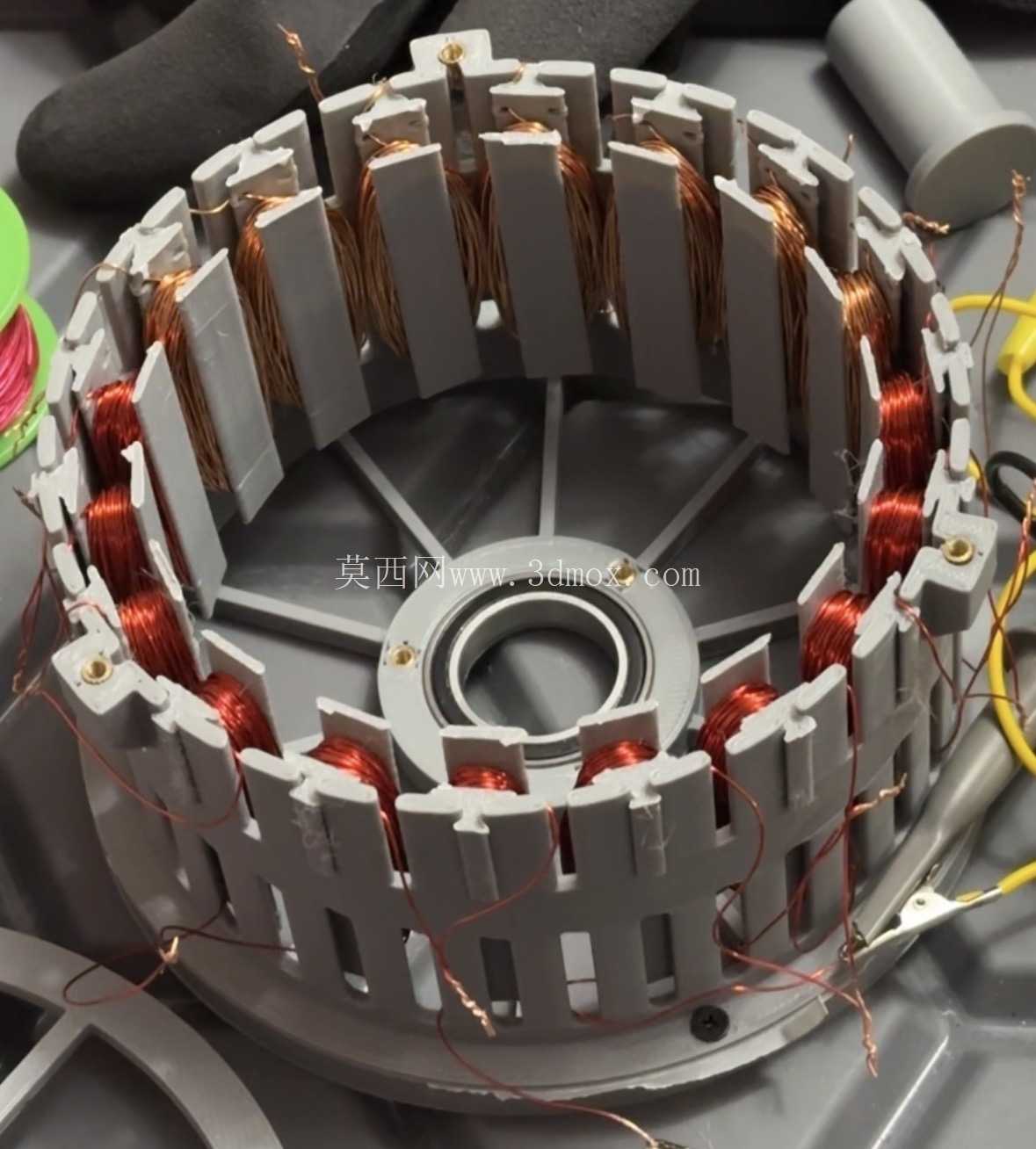

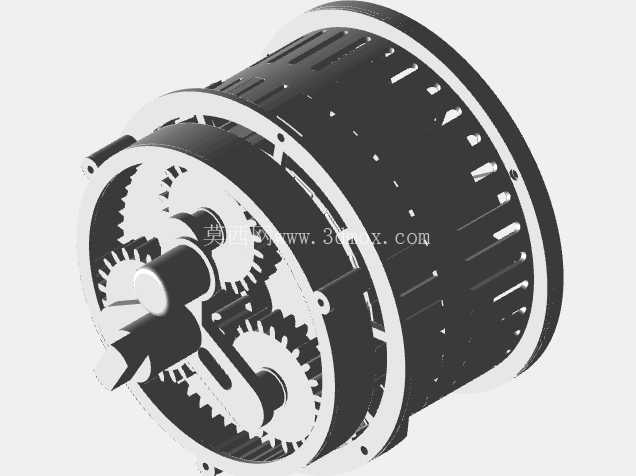

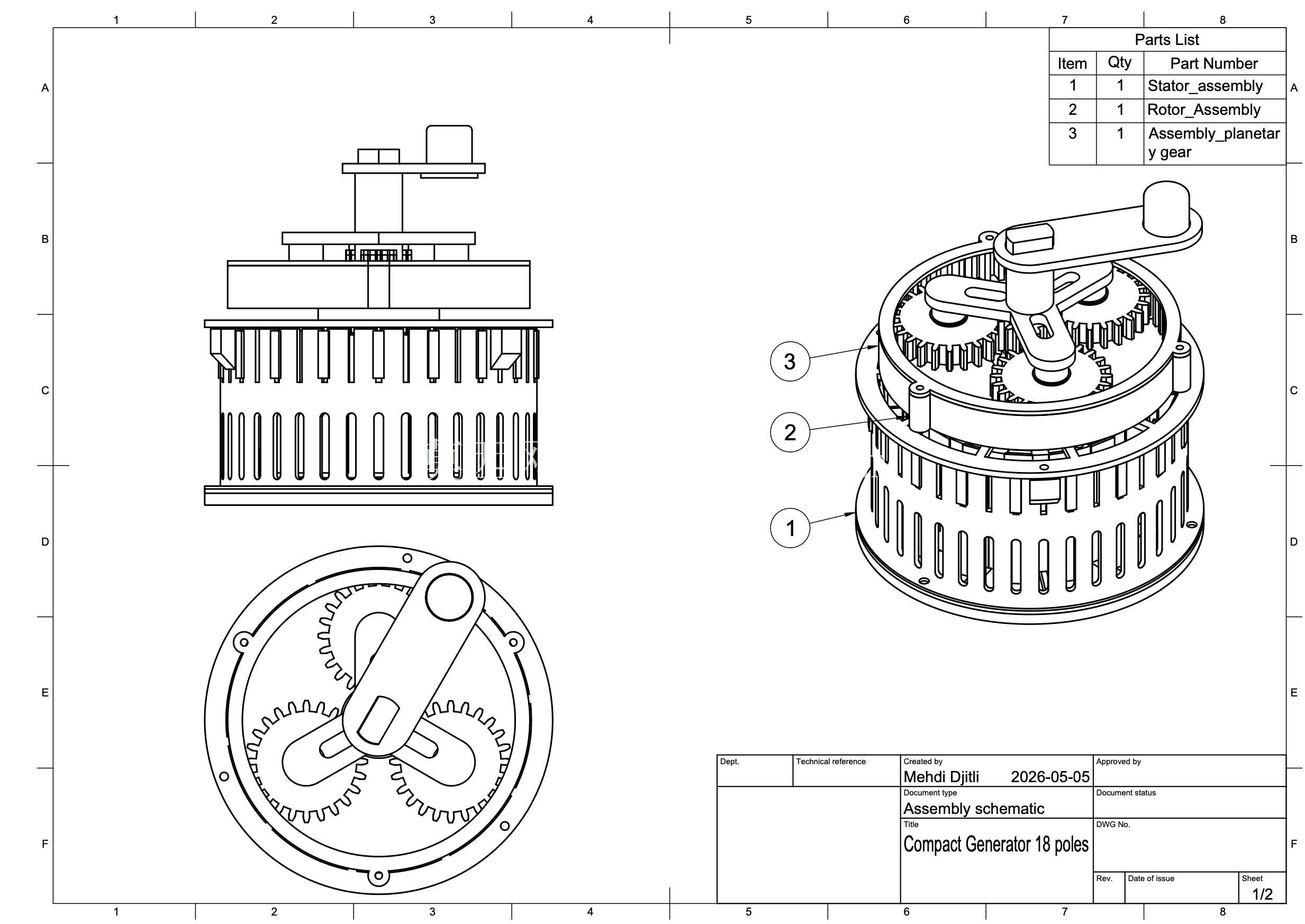

整套装置分为三个核心子组件，分别是定子单元、转子单元、行星齿轮箱单元，这种模块化的拆分设计既方便3D打印时分件制作，也便于后期的维护和参数调整。定子部分采用内嵌绕组的槽式结构，3D打印的定子骨架预留了均匀分布的绕组槽位，绕组采用24AWG漆包铜线绕制，骨架上设计了铜嵌件的安装位，通过压入M3规格的铜螺母来解决3D打印件螺纹强度不足的问题，定子与中心轴的连接位置配置了2个导向轴承，用来支撑转子的旋转，保证定转子之间的气隙均匀，避免运转过程中出现偏摆。转子部分采用表贴式磁钢布局，18块尺寸为10x60x5mm的磁铁沿转子圆周均匀排布，磁钢的固定依托3D打印的转子骨架卡槽完成，不需要额外的粘接固定辅助结构就能实现磁钢的周向定位，转子端同样配置了铜嵌件来完成结构锁紧，避免高速旋转时连接件松脱。行星齿轮箱集成在装置的输入端，用来匹配输入转速和发电机的额定工作转速，齿轮箱的壳体、行星架、内齿圈均采用3D打印制作，配合3个铜嵌件完成轴系的定位，这套行星增速结构可以让低转速的输入动力提升到发电机适配的转速区间，进一步拓展了装置的适用场景，不需要用户额外匹配独立的增速机构。

从安装边界来看，装置中心的轴系结构既可以作为固定端，让外壳旋转输出动力，也可以固定外壳让中心轴旋转输入，适配不同的安装场景，整体圆柱形的外形方便嵌入到管状结构、小型设备的腔体内部，不需要预留太大的安装空间。绕组的出线位置预留了专门的走线槽，避免旋转部件刮擦导线，所有的连接螺丝均采用M3规格的标准件，不需要定制特殊的紧固件，用户在自行制作时可以很方便地采购到对应的配件。在设计过程中，所有的3D打印构件均做了壁厚优化，既保证结构强度满足旋转时的离心力要求，也尽可能降低了整体重量，定子槽的槽满率控制在合理区间，既方便手工绕线，也能保证足够的绕组匝数来获得目标输出电压。这种将3D打印工艺和传统发电机结构结合的设计思路，打破了传统发电机需要开模、机加工才能制作的门槛，让小功率定制化发电装置的制作成本和周期大幅降低，非常适合结构工程师做小型发电方案验证、电子爱好者DIY能源装置、教学场景做发电原理演示使用，行星齿轮箱的集成设计也让整套装置的集成度更高，不需要额外做传动结构的适配就能直接对接多数低转速动力源。
