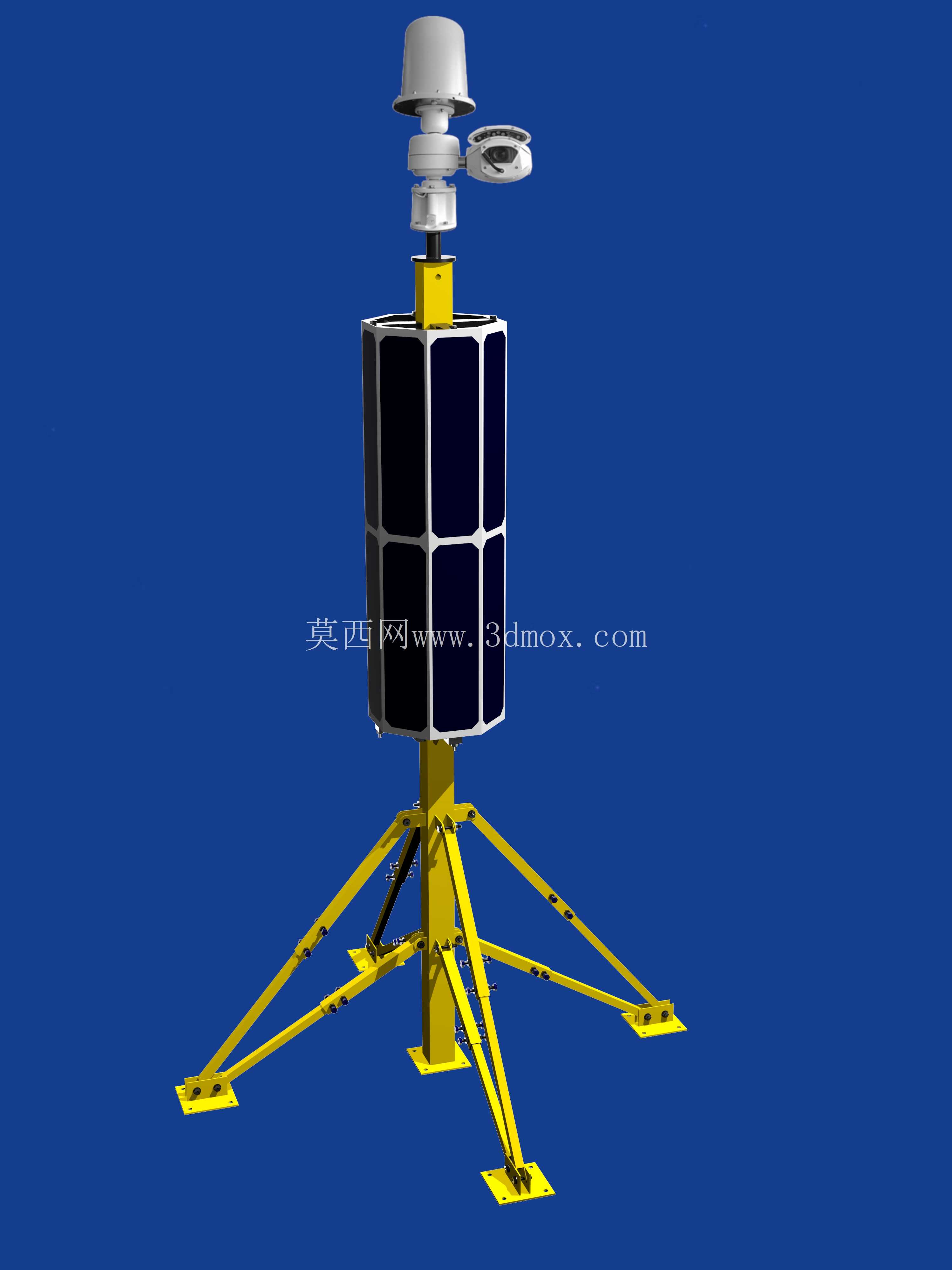

可调四脚架式太阳能摄像监测装置

这套带太阳能供电的可调四脚架摄像装置，核心适配无外接市电的野外长期监测场景，常见于林区防火点位、偏远区域地质灾害监测点、无人区管线巡检点位、边境线临时布防区域，也可用于施工周期较长的野外工地临时安防、自然保护区野生动物观测点位，解决了传统监控设备拉线供电难、固定支架适配复杂地形能力差的痛点。整套装置的支撑结构采用四脚展开式设计，每根支腿都带有独立的角度调节与长度微调结构，支腿末端设置带安装孔的固定脚板，可通过膨胀螺栓固定在硬化混凝土基面，也能通过地锚固定在松软土质、碎石坡面，单支腿的调节行程可覆盖300毫米以内的高差，即便在坡度15度以内的起伏地面，也能通过分别调整四根支腿的伸出长度，将中部的设备安装立柱调整至垂直状态，避免设备倾斜导致的摄像视角偏移、太阳能板受光角度偏差问题。中部的储能与供电单元采用多块曲面拼接的光伏板环绕立柱布置，这种环绕式设计无需额外调整光伏板的朝向，不管太阳处于哪个方位，都有对应朝向的光伏板可以接收直射光照，相比单块定向光伏板，在全天不同时段的受光效率更均衡，搭配立柱内部集成的储能电池组，可在连续7个阴雨天的工况下维持摄像与数据传输模块的正常供电，无需人员频繁到场更换电池或维护供电系统。顶部的设备安装平台采用快拆式接口设计，可兼容不同焦距的可见光摄像模组、红外热成像模组，也可根据需求加装气象传感器、小型雷达探测模块，平台与立柱之间设置水平旋转调节结构，可360度调整摄像设备的朝向，调整到位后通过侧面的锁紧螺钉固定，避免大风天气下设备出现角度偏移。整套装置的所有外露金属结构件都做了镀锌加户外喷塑处理，可耐受沿海高盐雾环境、西北强风沙环境的长期侵蚀，支腿与立柱的连接节点采用防松螺栓搭配防脱垫片，避免长期受野外风力振动导致的连接松动。从安装边界来看，整套装置支腿完全展开后的最大占地直径为1.8米，收拢后可装入长度1.2米的便携运输箱，适合单人携带至车辆无法直达的偏远点位部署，安装时无需大型吊装设备，两名作业人员可在40分钟内完成整套设备的组装、调平与固定。在结构设计阶段，重点考虑了野外工况的抗风性能，通过有限元仿真验证，在支腿完全固定的状态下，整套装置可抵御12级瞬时大风的冲击，不会出现倾覆或结构变形；光伏板的拼接缝隙处都设置了导水胶条，避免雨水顺着缝隙渗入内部的储能舱，摄像模组的安装位设置了小型遮阳防雨罩，可减少阳光直射导致的设备过热，也能避免雨水直接淋在镜头表面影响成像效果。不同于常规的固定杆式监控设备，这套四脚架结构无需浇筑混凝土基础，对安装点位的地表破坏极小，特别适合自然保护区、生态观测区这类对地表扰动有严格限制的场景，设备转移点位时可快速拆解收拢，重复利用率远高于传统的固定式监控杆。
