22kV双杆架设中压输电线路结构设计

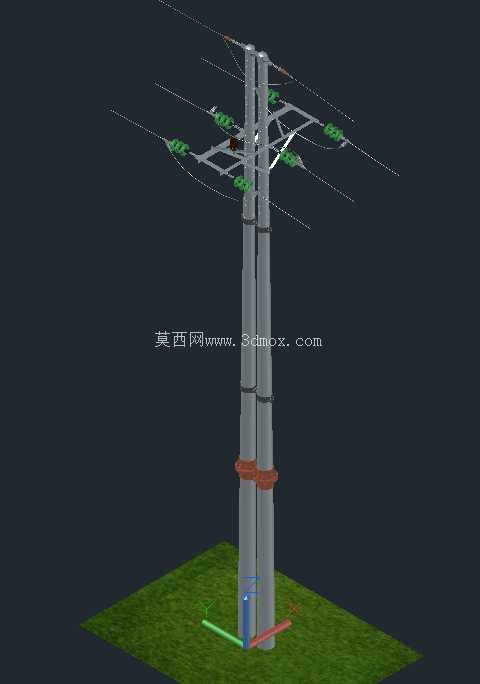

在县域配网升级、工业园区供电专线架设、城郊连片区域电网改造场景中，22kV电压等级的中压架空线路是承接35kV主网降压、向10kV/0.4kV台区分配电能的核心载体，本次建模的双杆式中压电源线结构，正是针对大档距、多回路同杆架设需求设计的典型户外输配电支撑结构。不同于单杆配电线路仅能承载小线径、少回路低压线路的局限，该双杆结构通过两根等径混凝土电杆配合横向抱箍、横担支撑体系，可实现多回路中压导线的分层架设，单档距可覆盖80-120米的线路跨度，能有效减少线路通道内的杆塔布点数量，降低耕地占用、青苗赔偿与后期运维巡检的工作量。

从实际功能层面看，该结构的核心作用是为中压导线提供足够的对地安全距离、相间绝缘距离，同时抵御户外环境下的风载荷、导线覆冰张力、极端天气下的侧向冲击。建模过程中首先确定了电杆的埋深边界：常规平原粉质黏土区域，12米杆长的埋深设置为1.8米，杆根底部设置混凝土浇筑的卡盘与底盘，避免长期运行过程中出现杆体倾斜、沉降；两根电杆的中心间距设置为2.5米，中间通过两层钢制抱箍进行刚性连接，抱箍与杆体接触位置加装橡胶垫层，既避免钢制构件直接挤压混凝土杆壁造成表层破损，也能抵消两杆在受力不均时产生的相对位移。

横担部分采用等边角钢拼装的格构式结构，相比单根型钢横担，格构式结构在同等用钢量下抗扭、抗弯性能提升40%以上，可同时承载三层中压导线与一层架空避雷线；每层横担上的绝缘子挂点按照22kV电压等级的安全距离要求设置，相间挂点水平间距不小于0.8米，下层导线对上层横担的垂直距离不小于1.2米，完全满足户外架空线路的绝缘配合要求。导线挂点位置预留了耐张线夹、悬式绝缘子的安装接口，建模时还原了绝缘子串的铰接连接特性，可真实模拟导线张力作用下挂点的受力偏转角度，为后续的结构力学仿真提供准确的装配约束。

设计过程中充分考虑了现场施工的安装便利性：所有钢制连接构件均采用螺栓连接，无现场焊接工序，横担与杆体的连接抱箍设计为可调式结构，可适应杆体锥度带来的直径变化，安装时无需在现场进行二次切割加工；杆体底部的接地引下线安装卡槽提前在建模时预留位置，接地极可顺着杆体内侧直接打入地下，避免后期加装接地装置时破坏杆体结构。针对线路转角、耐张段的特殊需求，该双杆结构可通过调整横担长度、加装斜向拉线支撑的方式，直接适配0-30度的线路转角场景，无需重新设计杆塔结构，大幅提升了结构的通用适配性。

从安装边界来看，该结构的整体横向占地宽度不超过4米，纵向顺线路方向的占地宽度不超过1米，可适配农田边缘、道路侧方、工业园区绿化带等多种狭窄安装场景；杆顶的避雷线支架高出最上层横担1.5米，可将整个杆塔结构纳入避雷线的保护范围，降低雷击跳闸概率。建模时还原了导线的弧垂特性，按照40摄氏度最高气温、10mm覆冰厚度两种极端工况设置了导线的弧垂参数，确保最下层导线在最大弧垂状态下，对路面、地面、跨越物的安全距离满足配电线路设计规范的硬性要求。

在细节处理上，横担上的导线固定位置设置了防磨护线条的安装位，可避免导线长期受风振影响在挂点位置出现疲劳断股；两杆之间的连接抱箍位置预留了检修爬梯的安装接口，后期运维人员可通过爬梯到达横担位置进行绝缘子更换、导线紧固等作业，无需额外搭设登高作业平台。整个结构的所有钢制构件均按照热镀锌防腐工艺设计建模，构件表面无尖锐棱角，所有连接螺栓的外露长度控制在2-3个螺距，避免运行过程中出现电晕放电现象。
