摩托车防盗警报装置结构设计

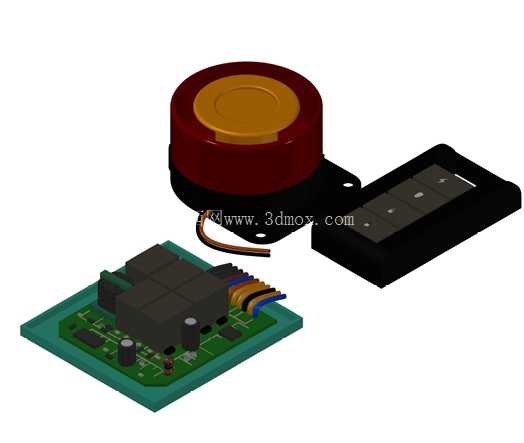

这套警报装置主要适配两轮摩托车的车载防盗场景，日常使用中承担车辆异动触发警示、远程锁车联动、异常震动告警的核心功能，是摩托车后装防盗体系里的核心执行部件。整套结构拆分为三个核心单元：发声告警单元、无线接收控制单元、核心电路处理单元，三个单元通过线束完成电气连接，安装时可根据摩托车车体的空余空间灵活排布，不需要对原有车体结构做大规模改动。发声告警单元采用带侧边安装耳的圆柱式结构，主体外壳做了阶梯分层设计，顶部为按压式触发端盖，下部腔体内置压电蜂鸣片与驱动电路，侧边伸出的两个带孔安装耳可直接通过M4规格的自攻螺丝固定在摩托车座桶下方的车架平面上，安装耳的孔位间距适配多数跨骑、踏板车型的预留安装点位，固定后发声面朝向车体外侧，能保证告警音的传播范围覆盖车辆周边五米以上的区域，不会被车体覆盖件过度遮挡音量。无线接收控制单元为长方型薄壳结构，外壳做了圆角过渡处理，避免安装时划伤车体线束，侧面预留的接线槽可直接对接摩托车原车的ACC供电线路、熄火控制线路，安装时可塞入座桶与侧盖之间的空隙位置，不需要额外做固定支架，依靠周边的车体覆盖件即可完成限位，不会在车辆行驶过程中出现晃动异响。核心电路处理单元采用玻纤板作为基材，板载集成了继电器、震动传感器、无线接收模块、接线端子排，所有直插元件都做了引脚折弯加固处理，适配摩托车行驶过程中的持续震动工况，避免长期使用后出现元件脱焊的问题，电路板的边缘预留了三个固定孔位，可配合橡胶减震垫固定在发声单元的侧方，减少线束的拉扯长度。设计过程中优先考虑了摩托车的实际使用工况，所有外露的接线端都做了浸锡处理，外壳的拼接缝隙预留了点胶槽，组装时打密封胶后可达到IP65级别的防水防尘能力，应对日常骑行过程中的雨水泼溅、路面扬尘侵袭不会出现内部电路短路的问题。发声单元的腔体做了共鸣腔优化设计，在12V车载供电下告警音的分贝值可达到120dB，足够在嘈杂的户外环境下起到震慑作用，同时不会因为音量过高导致音圈过载烧毁。遥控配对的接收模块做了抗干扰优化，在周边存在同频段信号干扰的情况下，有效遥控距离可保持在三十米以上，满足用户在停车场范围内寻车、远程设防撤防的使用需求。整套结构的安装边界做了充分的冗余设计，发声单元的整体直径不超过70mm，厚度不超过35mm，控制单元的长宽尺寸控制在80mm*40mm以内，电路板的尺寸不超过60mm*50mm，整体占用的安装空间非常紧凑，即使是小排量踏板车的狭小内部空间也能顺利完成安装。电路部分的接线定义做了标准化设计，红黑导线对应正负极供电，橙色导线接ACC检测线，灰色导线接熄火控制线，安装时不需要额外做线路改接，按照常规摩托车防盗器的接线逻辑即可完成装配，降低了后装的接线难度。结构件的壁厚都控制在1.5mm-2mm之间，在保证外壳结构强度的前提下尽可能控制整体重量，整套装置的总重量不超过150g，不会给摩托车增加额外的负载。发声单元的顶部端盖采用耐磨的硬质塑料材质，即使在安装过程中不小心被工具磕碰也不会出现开裂问题，端盖与主体壳体采用卡扣加超声波焊接的方式固定，不会因为长期的震动出现松脱掉落的情况。控制单元的外壳表面做了细磨砂处理，避免长期使用后表面积累灰尘难以清理，外壳的边角都做了R3以上的圆角处理，安装过程中不会割伤安装人员的手指，也不会刮花摩托车的原有漆面。电路板上的功率元件都布置在板边位置，工作时产生的热量可通过外壳直接散发到空气中，不需要额外加装散热片，在夏季车辆长时间暴晒的情况下，壳体内的工作温度也不会超过元件的额定耐受范围，保证长期工作的稳定性。
