磁簧开关式电机控制实验装置结构设计

这套磁簧开关电机控制装置，最初是为小型自动化产线的位置触发式启停场景开发的验证结构，在汽车冲压工序的工件到位检测、小型输送线的工位触发控制场景中，这类非接触式磁控方案能避免机械触点长期磨损带来的可靠性问题，相比光电式检测，它在冲压车间多金属粉尘、切削液飞溅的环境下抗干扰能力更强，不会因为光路遮挡出现误触发。

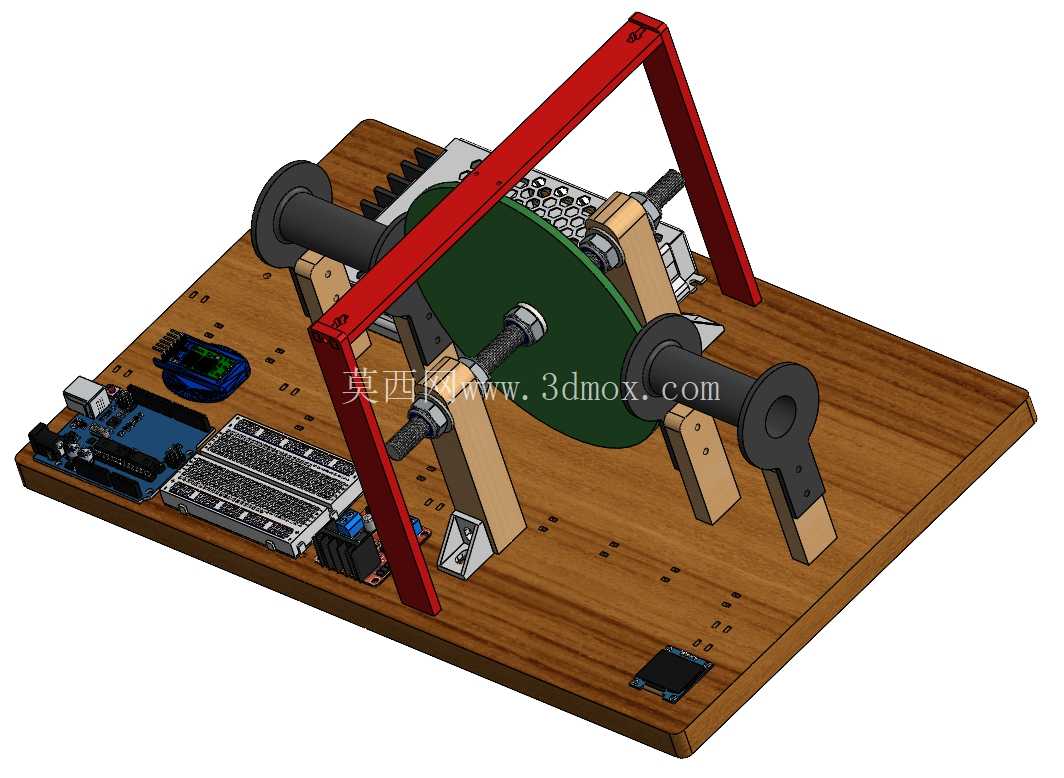

整个装置的安装基准是一块层压木质安装底板，所有功能组件都直接固定在底板上，安装孔位按照标准面包板的孔距做了适配，底板边缘预留了M3规格的固定孔，可直接固定在实验台架或者小型设备的安装仓内，整体安装边界控制在300mm×200mm的矩形范围内，高度方向最高处为红色框架的顶部，距离底板上表面150mm，不需要额外预留过大的安装避让空间，适配小型设备的内置安装需求。

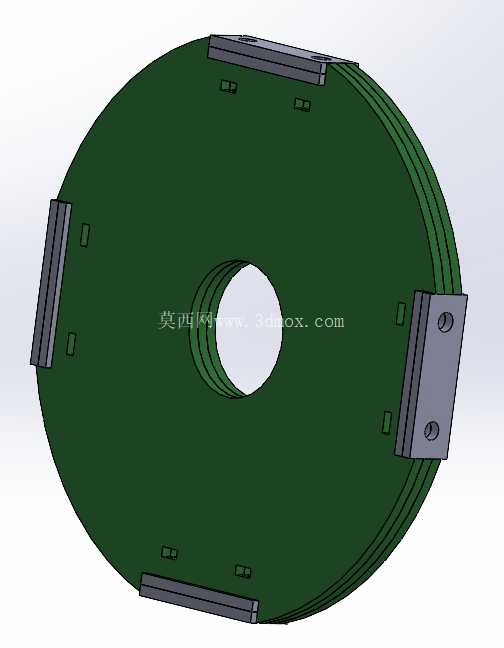

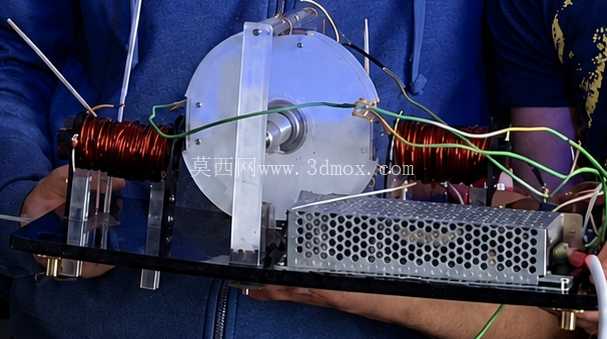

核心的触发执行部分采用对称式双轴承支撑的旋转轴结构，旋转盘固定在轴的中段位置，盘体边缘嵌入多颗钕铁硼永磁体，磁体的安装位置可根据触发点位的需求沿盘体圆周方向调整，轴的两端通过立式轴承座固定在木质支架上，支架采用层压板切割加工，安装面做了沉孔处理，固定螺丝不会突出支架表面干涉旋转部件运动。轴端预留了联轴器安装位，可直接连接小型直流减速电机的输出轴，也可通过同步带轮连接外部动力源，适配不同的转速需求。

红色的门式框架横跨在旋转盘上方，框架采用标准铝型材拼接而成，干簧管检测模块就安装在框架的横梁位置，安装座设计成长条槽型结构，可沿横梁长度方向调整检测位置，也可上下调整与旋转盘的间距，以此调整磁触发的灵敏度——当旋转盘上的磁体随轴转动到干簧管正下方时，干簧管触点吸合，输出开关量信号给控制单元，磁体转过检测位置后触点断开，以此实现转动位置的脉冲信号输出，可用于转速检测、工位到位触发、定角度启停控制等场景。

控制部分的布局充分考虑了实验调试的便利性，Arduino控制板、L298N电机驱动板、接线端子排都沿底板左侧依次排布，每个模块的安装位置都预留了接线操作空间，驱动板的散热片朝向外侧，避免长时间运行时热量堆积影响周边元件。电源输入接口布置在底板边缘，接线端子采用插拔式结构，调试时可快速更换接线，不需要反复拧动接线螺丝。底板上还预留了显示屏、按键模块的安装位，可扩展转速显示、参数设置等人机交互功能，不需要额外改动底板的安装孔位。

设计过程中特意做了多场景适配的考量，所有支架类零件都可通过3D打印或者激光切割加工，不需要开模制作，适合小批量试制或者教学实验场景使用；旋转盘、轴类零件采用标准金属件加工，公差按照IT7级控制，保证旋转时的同轴度，避免长期转动出现晃动导致检测位置偏移。所有外露的导电部件都做了绝缘处理，框架的棱角处做了倒圆角，避免调试时划伤操作人员。

在实际应用中，这套结构可直接作为小型输送线的位置检测单元使用，也可作为教学实验平台演示磁控开关的工作原理、电机闭环控制的基础逻辑，替换不同灵敏度的干簧管、调整磁体的数量和安装位置，就能适配不同的转速检测精度需求，最低可实现每转1个点位的触发，最高可支持每转12个点位的信号输出，满足大部分小型设备的位置检测需求。安装时只需要保证旋转轴的水平度，调整检测模块与磁体的间距在5mm-10mm之间，就能保证触发信号的稳定，不需要复杂的校准流程，现场调试门槛很低。
