带活塞杆定位HVBS系列差动气缸结构

在汽车冲压生产线的模具工装驱动工位、自动化装配线的短行程往复执行端，这类单杆差动气缸的应用占比一直不低，尤其是需要精准末端定位、安装空间紧凑的工装夹具回路里，HVBS结构的气缸往往是选型清单里的优先项。不同于常规带传感器杆的气缸型号，这款差动气缸取消了外置传感器杆的安装位，整体轴向尺寸更短，在冲压模具的模架内部、工装板的狭窄安装腔里，能省下不少布置空间，不会和周边的导柱、紧固件、气路接头产生干涉。从实际工况适配来看，这类气缸的公称压力等级匹配常规工业液压系统的20MPa供油压力，足够应对冲压模具里的料片压紧、定位销伸缩、小件顶出这类需要稳定输出力的工序，不会因为系统压力波动出现推力不足、行程不到位的问题。

从结构设计逻辑上看，这款气缸采用活塞杆定位的差动回路设计，活塞两侧的作用面积差可以在相同供油压力下，实现伸出动作的快速进给、退回动作的平稳复位，刚好匹配冲压工序里压紧动作需要快进、到位后保压、退回时不冲击料件的动作需求。缸体的安装面采用标准的多螺栓孔布局，四个角的安装沉孔可以直接适配CNOMO标准的安装接口，不管是和力士乐、博世系列的标准阀块直连，还是和自制的工装安装板配合，都不需要额外做转接法兰，能减少设计阶段的安装适配工作量。缸体本身的油道采用内置式布局，不需要在缸体外额外布置过长的油管，既减少了管路泄漏的风险点，也让整体结构更紧凑，在高速冲压的往复振动工况下，不会出现管路松动、接头渗油的问题。

尺寸边界上，这款气缸活塞直径32mm，活塞杆直径18mm，标准行程为5mm，属于典型的短行程执行元件，整体径向尺寸控制在适配标准32缸径气缸的安装区间内，轴向长度因为取消了传感器安装位，比同行程带传感器的型号短近20mm，在模架的上下模合模空间有限的场景下，这个尺寸优势非常明显。末端无活塞杆端螺纹的设计，让活塞杆伸出端可以直接和压头、定位块这类工装件做端面贴合连接，不需要额外加工连接螺纹，也避免了螺纹连接在频繁往复冲击下出现松动的问题，M12x1.25的杆端接口尺寸可以直接匹配标准的工装连接件，不需要单独定制接头。

从气液缓冲的设计来看，这款气缸在行程末端设置了内置缓冲结构，不需要额外加装外置缓冲器，在活塞运动到行程终点前，缓冲结构会截流部分回油，让活塞平稳减速，不会出现硬碰撞的金属敲击声，也能延长缸体内部密封件的使用寿命，在每分钟几十次的高频往复工况下，这个缓冲结构能有效降低整机的振动和噪音。电气连接部分采用标准的K14型电气连接接口，符合DIN EN 175301-803的通用标准，不管是配套常规的磁性开关还是位置检测元件，都可以直接插接，不需要重新做接线适配。缸体的密封件采用耐高压的耐磨材质，在长期的往复运动中，能耐受20MPa的工作压力，不会因为频繁伸缩出现密封件磨损、内泄增大的问题，适合在汽车冲压车间这类存在少量油污、金属粉尘的工况下长期稳定运行。

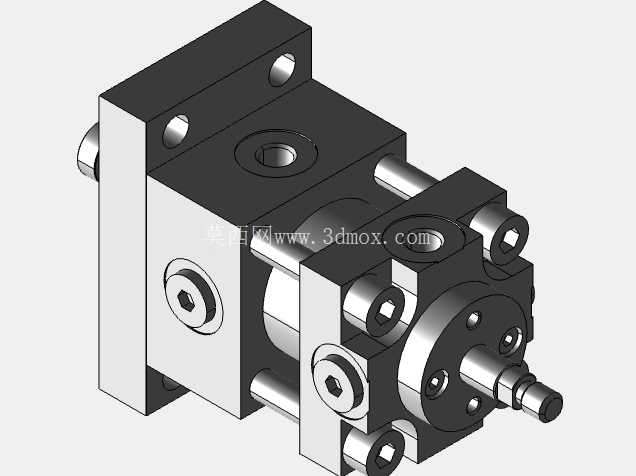

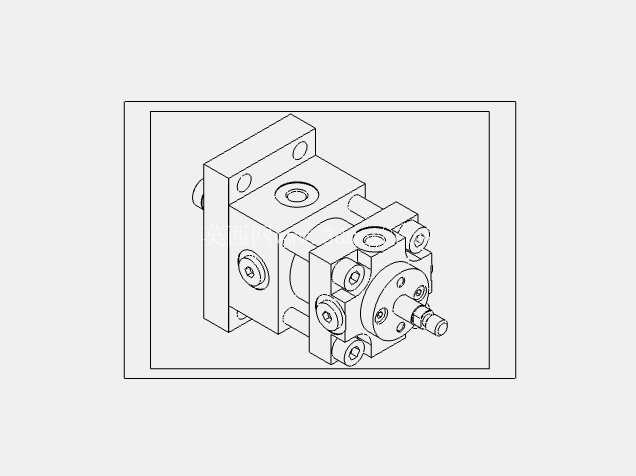

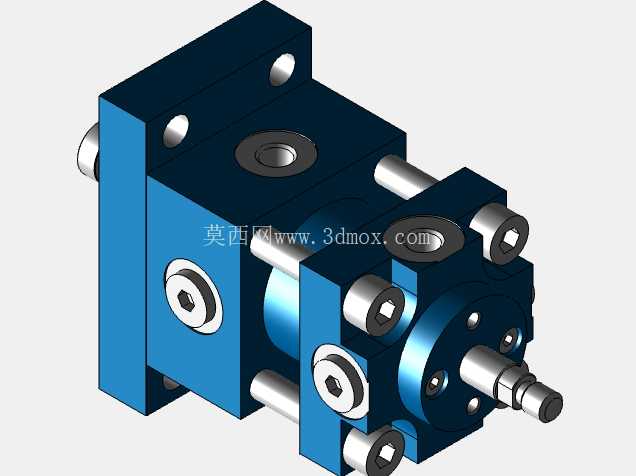

在三维建模的细节处理上，这款模型还原了缸体所有的安装孔位、密封槽位置、紧固件布局，不管是做设备的整机装配干涉检查，还是做气路系统的布局模拟，都可以直接调用，不需要再额外核对安装尺寸。缸体的各个连接面的平面度、安装孔的位置度都按照实际加工公差做了还原，在虚拟装配的时候，可以准确模拟螺栓拧紧后的装配状态，不会出现模型装配到位但实际安装干涉的问题。对于做冲压模具设计、自动化工装设计的工程师来说，这类标准气缸的精准模型可以大幅减少选型阶段的尺寸核对工作量，也能在设计初期就规避掉安装空间不足、接口不匹配的问题，缩短整体的设计周期。
