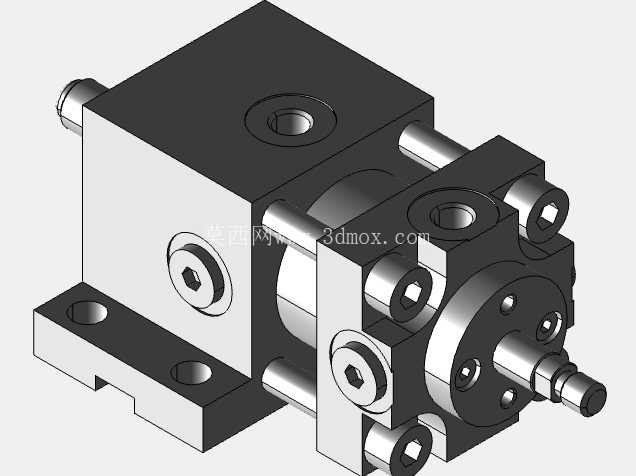

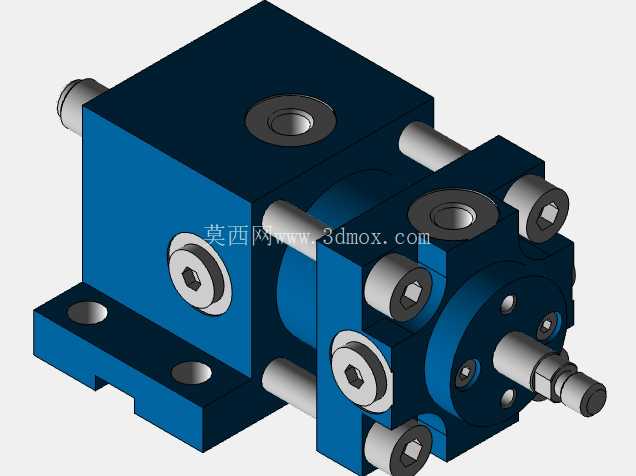

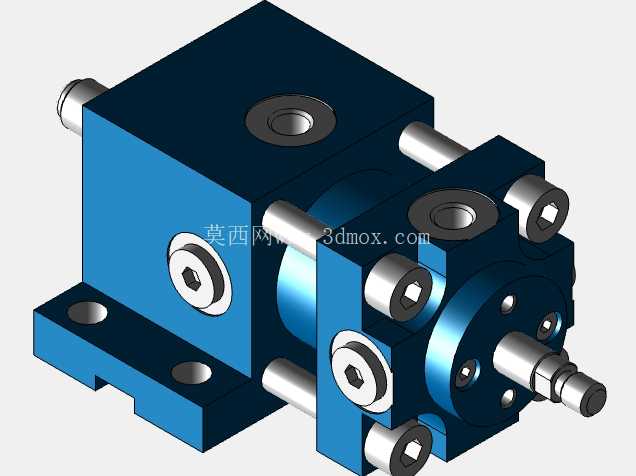

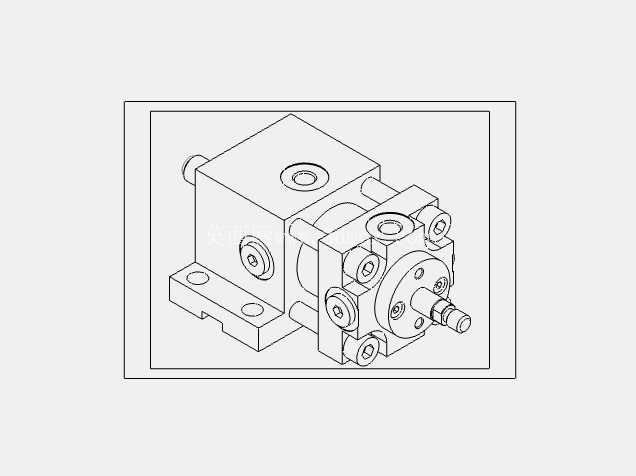

带活塞杆定位的HVBS系列差动气缸

这款HVBS系列单杆差动气缸，在汽车冲压生产线的模具工位、自动化压装单元的执行端有着极高的适配性，尤其适合需要短行程精准出力、安装空间紧凑的工装夹具配套场景。作为不带传感器杆的差动式气缸，它依靠单腔差动回路实现小行程下的快速响应，在冲压模具的料件顶出、工位辅助定位、小型压装作业的出力执行环节，能够稳定输出额定压力下的推拉力，不会出现普通双作用气缸在短行程动作时的爬行、出力不均问题。

从结构设计逻辑来看，这款气缸采用方形集成式缸体布局，没有多余的外置管路凸起，四个角位预留的安装沉孔可以直接贴合安装面固定，不需要额外的安装支架，能大幅压缩设备安装的占用空间。缸体与端盖的连接采用内六角螺栓周向均布锁紧，密封槽内嵌的密封件可以承受20MPa的持续工作压力，在高压差动回路下不会出现端盖渗漏、连接松动的问题。活塞杆伸出端做了硬质镀铬处理，表面粗糙度控制在适配密封件长期摩擦的区间，配合导向套的铜基衬层，即使在高频次往复动作下，也能保证活塞杆的同轴度，避免偏磨导致的密封失效。

设计时特意做了活塞杆定位结构，在活塞杆伸出的极限位置，缸体前端的定位止口可以和活塞杆上的定位台阶贴合，保证每次行程终止位置的重复精度控制在极小的公差范围内，不需要额外加装外置限位块就能满足工位定位的精度要求，这对于冲压模具上的料件预定位、压装工位的行程限位来说，能减少大量的辅助零件设计与装配工作量。活塞杆末端没有配置外螺纹连接端，默认适配平推式出力场景，如果需要连接外部执行接头，也可以根据实际安装需求在杆端加工对应螺纹，不会破坏活塞杆的整体强度。

从安装边界尺寸来看，这款气缸活塞直径为32mm，活塞杆直径18mm，额定行程为5mm，整体缸体的长宽高尺寸适配小型冲压模具的模内安装空间，不会和模具的其他导向零件、冲裁结构产生干涉。气口采用标准的内螺纹接口，适配常规的气动管路接头，不需要定制特殊规格的连接件，现场装配时可以直接和设备现有气路对接。缸体侧面预留的两个定位销孔，可以在安装时先穿入定位销完成缸体的位置校准，再锁紧安装螺栓，能避免安装时的位置偏移导致活塞杆受力偏斜。

在实际工况适配中，这款气缸的公称压力可以达到200bar，既可以接入气动差动回路，也能适配低压液压系统的短行程出力需求，在汽车冲压模具的冲裁辅助顶料、自动化生产线的工件夹紧工位、小型液压工装的执行端都能稳定运行。末端位置自带缓冲结构，在活塞杆走到行程终点时，缓冲段会提前封闭排气通路，减缓活塞对端盖的冲击，即使在高频次往复动作下，也不会因为刚性撞击导致缸体连接松动、零件疲劳损坏，大幅提升了长期运行的可靠性。

不同于普通圆形缸体的气缸，这款方形缸体的结构刚性更强，在承受侧向力时的抗变形能力更好，即使安装时存在微小的同轴度偏差，也不会出现活塞杆卡滞的问题。缸体表面做了氧化处理，在车间多油污、多切削液的环境下也不会出现锈蚀，日常维护只需要定期检查密封件的磨损情况，不需要做额外的表面防护处理。对于做冲压模具设计、自动化设备结构设计的工程师来说，这款气缸的三维模型可以直接导入装配体中做干涉检查、安装位置校核，不需要重新测绘建模，能大幅缩短设计阶段的零件选型与装配验证周期，在做模内自动化改造、小型压装设备开发时，能够直接复用成熟的气缸结构参数，减少设计失误的概率。
