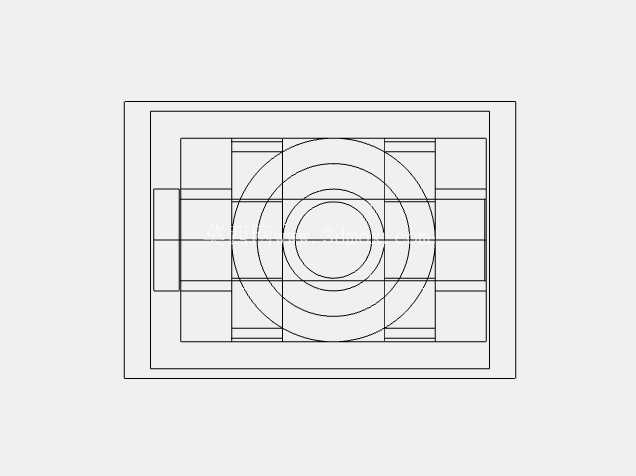

在汽车底盘传动系统的布局中,万向节是实现变角度动力传递的核心部件,主要解决传动轴线不在同一轴线、存在轴线夹角时的动力连续传输问题,广泛应用在前置后驱车型的传动轴两端、转向驱动桥的半轴位置,以及独立悬架车型的车轮传动端,能够在车辆行驶过程中随悬架跳动、转向动作动态调整传动角度,避免动力传输中断或传动部件卡滞。从实际工况来看,车辆在颠簸路面行驶时,传动轴与变速箱输出端、驱动桥输入端的夹角会随悬架行程不断变化,转向时车轮侧的传动夹角也会随转向角度实时改变,这就要求万向节既要能稳定传递额定扭矩,还要具备足够的角度补偿能力,同时在高速旋转状态下保持动平衡,避免产生额外振动与噪音。本次设计的万向节采用十字轴式核心结构,配套的冲压外壳作为十字轴的安装承载基体,外壳采用方形法兰安装结构,法兰端面预留均匀分布的连接孔位,可直接与相邻传动部件的法兰面对接,安装时通过螺栓紧固即可实现刚性连接,无需额外设计转接结构,适配多数商用车与乘用车的传动接口尺寸。从设计思路层面,首先要确定万向节的最大允许工作夹角,常规车型底盘布置中,悬架跳动带来的传动夹角变化范围通常在0-15度之间,转向工况下的半轴夹角最大可达20度左右,因此在结构设计时,十字轴的轴颈长度、轴承安装位置都要预留足够的摆动空间,避免外壳在最大夹角位置与十字轴发生运动干涉。外壳的冲压成型工艺设计上,采用多工位级进模完成成型,首先通过落料工序得到方形坯料,随后经过多次拉伸形成轴承安装座的环形腔体,再通过冲孔、翻边工序加工出法兰连接孔与十字轴轴颈的避让缺口,最后通过整形工序保证各安装面的平面度与位置度公差,确保轴承安装后十字轴的转动灵活性。外形尺寸方面,方形法兰的外轮廓尺寸匹配主流传动轴的法兰规格,安装孔的中心距严格按照行业通用传动接口标准设计,可直接替换同规格的现有万向节部件,无需对周边传动结构进行改动;环形轴承座的内径与十字轴轴颈的尺寸采用过渡配合,既保证轴承外圈安装后的定位稳定性,又避免配合过紧导致轴承转动卡滞。从功能特性来看,该结构的万向节能够在允许的夹角范围内持续传递动力,传动效率可达98%以上,冲压外壳的结构强度经过工况校核,在额定扭矩载荷下不会出现塑性变形,法兰连接结构的抗剪切能力能够满足车辆急加速、急减速时的冲击载荷要求。在实际装配过程中,十字轴轴颈与轴承之间填充润滑脂,外壳上预留的注油孔可在后期维护时补充润滑脂,延长部件的使用寿命;外壳表面采用磷化处理,提升防锈能力,适配车辆底盘的复杂使用环境,避免泥水、盐分侵蚀导致的部件锈蚀。设计过程中还需要考虑动平衡要求,冲压外壳的各成型部位壁厚均匀,法兰端面的平面度公差控制在0.1mm以内,避免万向节在高速旋转时因质量分布不均产生离心振动,影响整车的行驶平顺性。对于冲压模具的设计来说,成型工序的排布需要重点考虑材料的拉伸率,环形腔体的拉伸深度不能超过板材的极限拉伸系数,避免出现拉伸开裂的问题,同时翻边工序的圆角半径要合理设置,防止翻边位置出现应力集中,在长期交变载荷下产生疲劳裂纹。安装边界方面,万向节装配完成后,周边需要预留足够的摆动空间,最小间隙不小于10mm,避免车辆行驶过程中万向节摆动时与周边的车架、悬架部件发生碰撞干涉;法兰连接螺栓的拧紧力矩要符合工艺要求,防止螺栓松动导致传动失效。
