多规格电气接线防护收纳盒结构设计

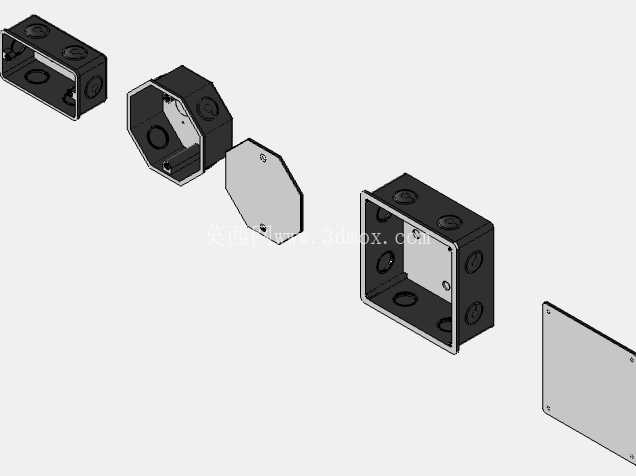

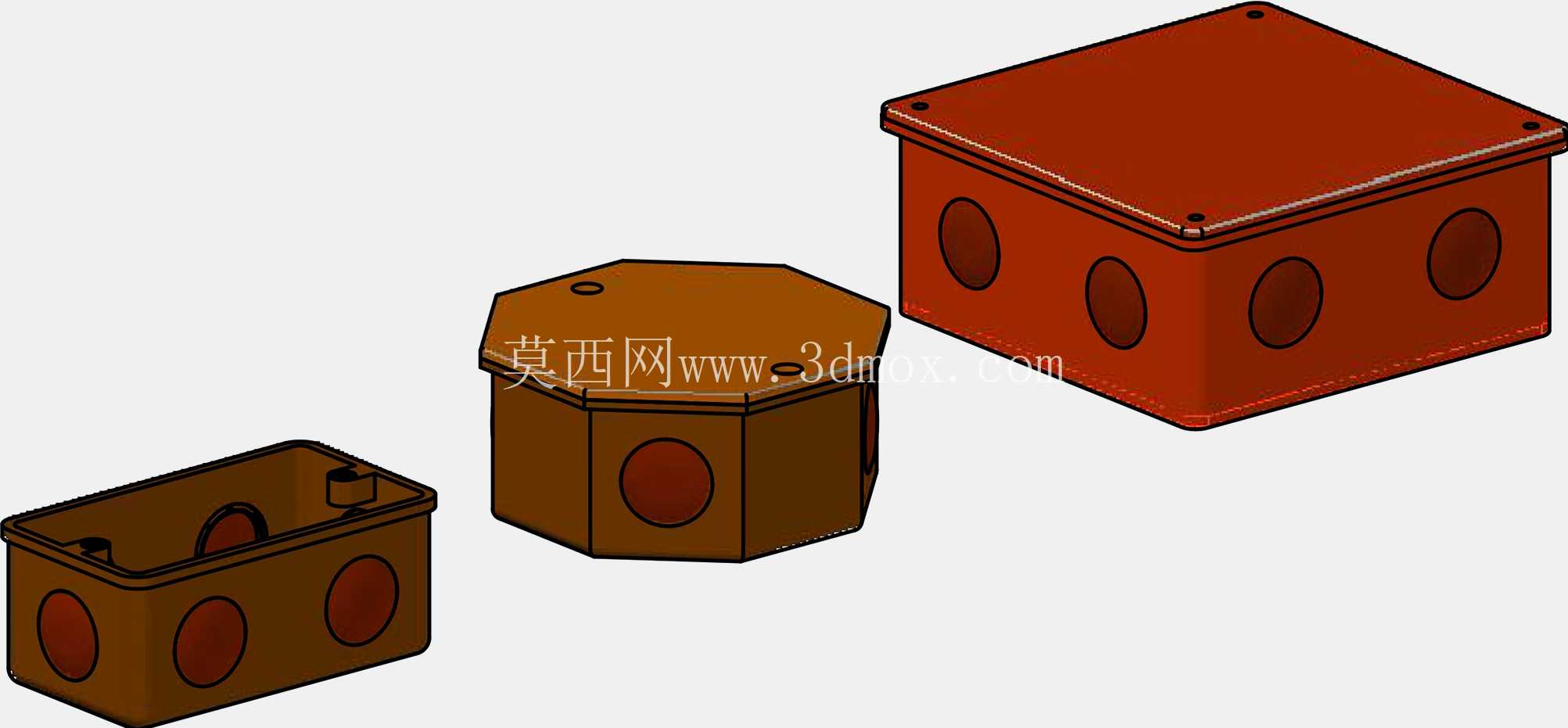

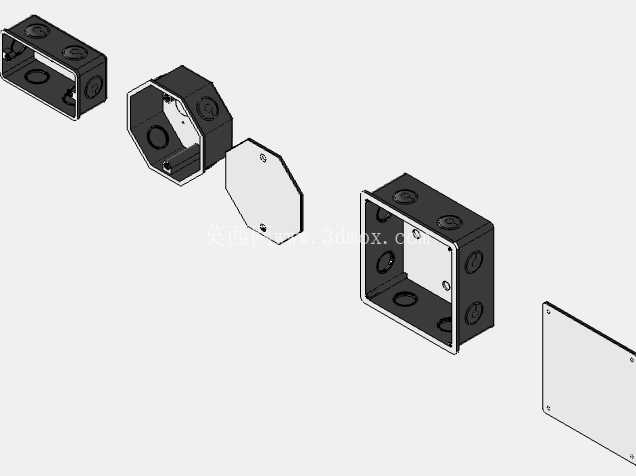

在车载电气系统、户外低压布线场景中，这类多形态电气防护盒是线路转接、节点防护的核心承载部件，区别于常规单一规格的接线盒，本次设计覆盖方形、八角形两种基础形态，同时包含无盖敞口的杂物收纳变体，适配不同安装空间、不同接线容量的现场需求。从实际使用场景来看，方形盒体更适配规整的舱内安装位，比如汽车门板内侧、仪表台后方的预留安装腔，这类空间边界平直，方形结构可以最大化利用安装容积，单盒可容纳4-6组接线端子的转接布局；八角形盒体则适配边角区域、圆形开孔的安装场景，比如车身立柱内部、舱壁穿线位的节点防护，八面切角的结构可以避免盒体与弧形舱壁产生安装干涉，同时多面预留的穿线孔位，能满足多方向进线的布线需求，无需额外弯折线缆破坏线芯防护层。

设计过程中首先考虑的是防护等级需求，盒体与盒盖的配合面做了阶梯式止口结构，闭合后可以形成弯折的密封路径，配合密封胶条即可满足IP54级别的防尘防泼溅要求，适配车载行驶过程中的扬尘、溅水工况，避免线路节点受潮积灰引发接触不良。盒体侧壁的穿线孔采用椭圆形预开孔设计，现场施工时可以根据线缆外径敲落对应尺寸的孔位，无需额外钻孔加工，孔位边缘做了R1.5的圆角过渡，避免穿线时割破线缆绝缘层，每个孔位对应内部的接线端子安装柱，柱体预留M3自攻螺丝孔，端子排可以直接固定在柱体上，无需额外增加安装支架，减少装配零件数量。

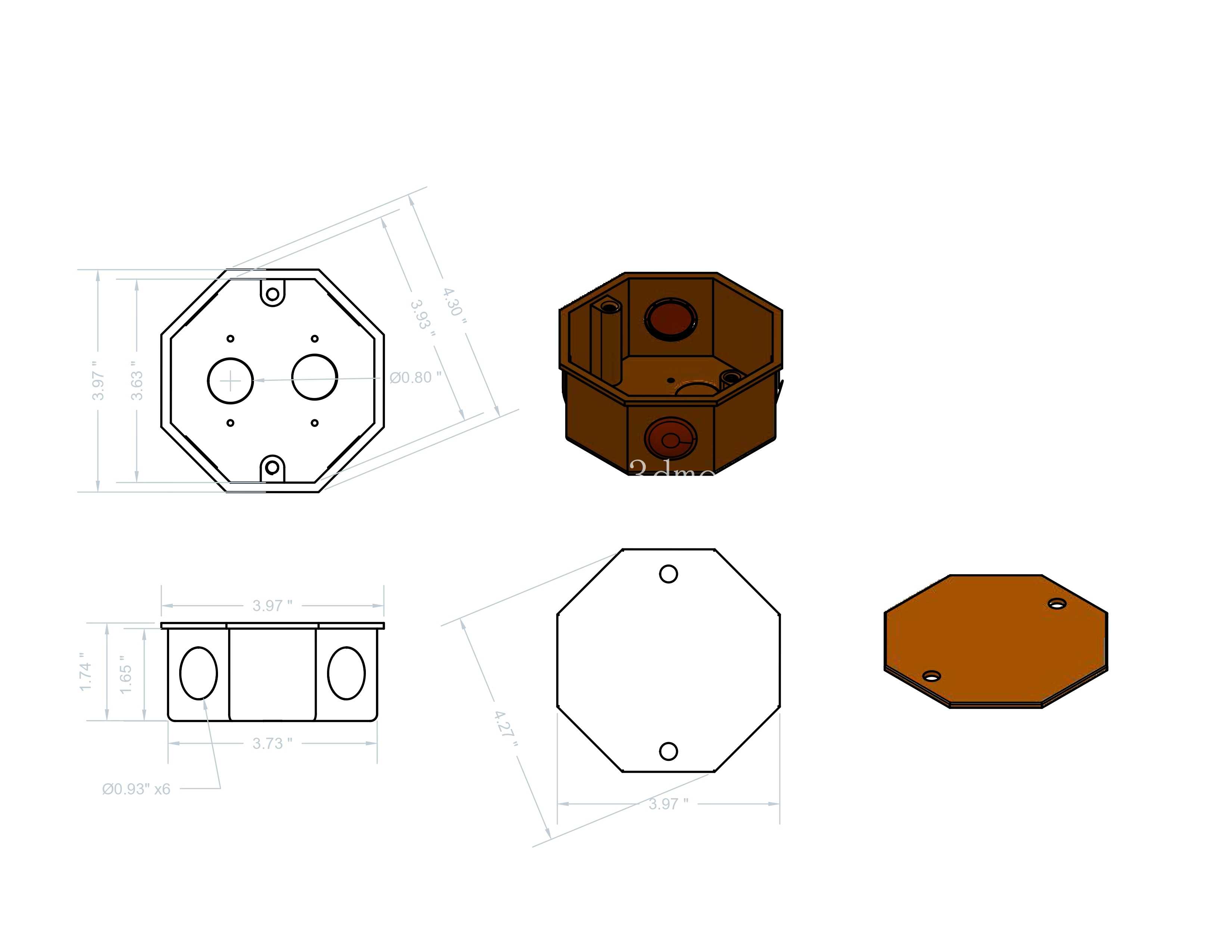

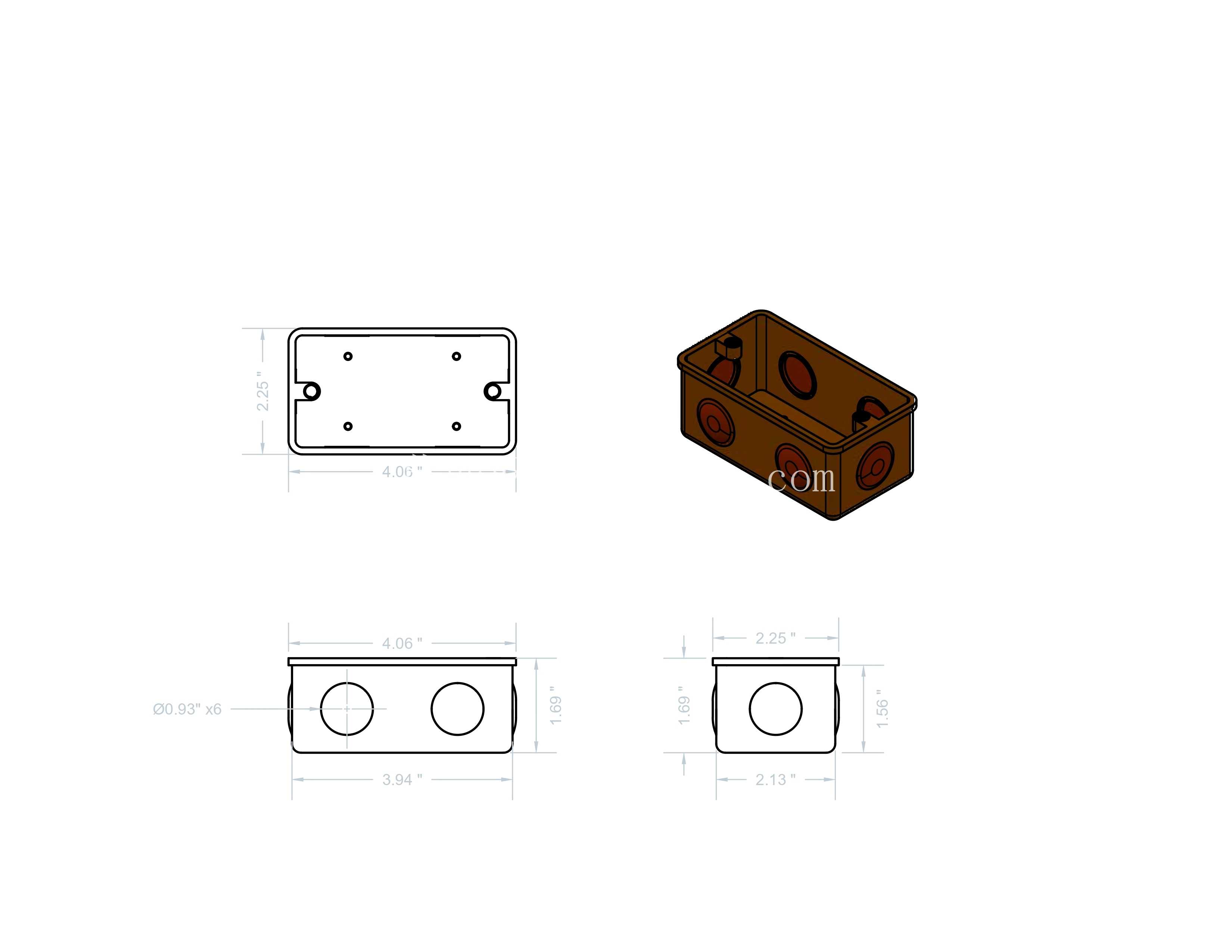

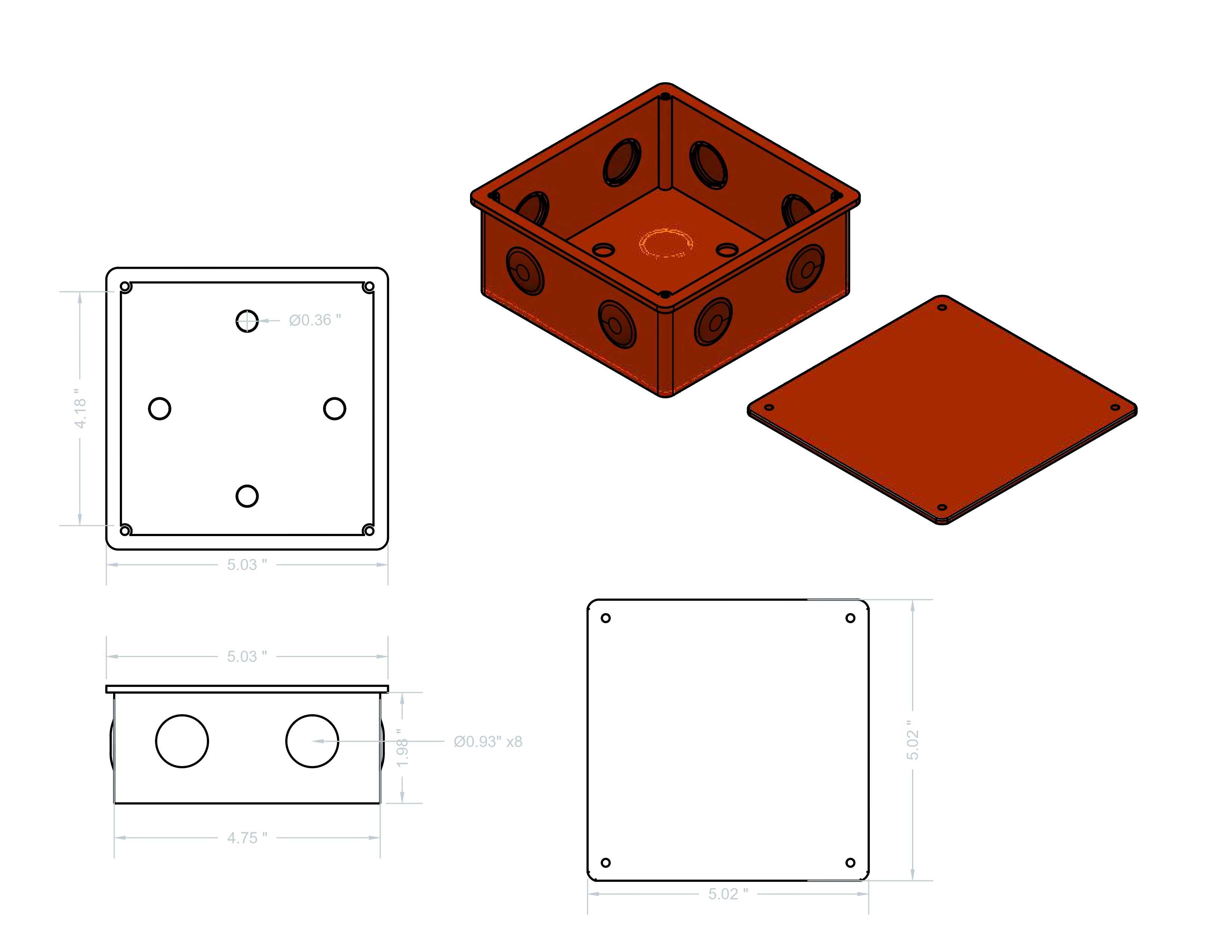

从安装边界来看，方形盒体的安装耳位设置在盒盖四角，采用沉头孔设计，安装后螺丝头不突出盒盖表面，避免与周边部件产生刮擦，安装孔距适配车载通用的100mm标准安装间距，可直接替换同规格的现有接线盒，无需重新打孔调整安装位；八角形盒体的安装位则集成在盒体底部的凸台上，凸台高度3mm，安装时盒体底部与安装面留出间隙，避免安装面的积水、积液长期浸泡盒体底部，提升耐腐蚀性能。敞口式的杂物盒变体去掉了盒盖结构，侧壁高度降低1/3，主要用于舱内零散小零件、备用接线端子的收纳，同样预留了安装孔位，可以固定在舱壁随手可及的位置，方便检修时取用零件。

结构强度方面，盒体侧壁做了1mm的壁厚设计，转角处设置R2的圆角过渡，避免冲压成型时出现应力开裂，盒体底部做了网格状加强筋，筋高2mm、筋宽1.5mm，在不增加整体壁厚的前提下提升底部抗形变能力，即使安装后受到踩踏、挤压也不会出现开裂变形。盒盖与盒体的连接采用卡扣加螺丝的双重固定方式，日常检修时可以松开螺丝翻开卡扣即可打开盒盖，长期使用时卡扣配合螺丝可以避免车辆行驶振动导致盒盖松脱，每个卡扣的扣合量设计为1.2mm，既保证扣合紧密性，又不会因为扣合量过大导致拆卸困难。

不同形态的盒体在内部容积上做了梯度设计，方形盒内部有效容积最大，可容纳3组10位接线端子，满足多线路集中转接的需求；八角形盒内部容积适中，适合单组线路的节点防护，比如传感器线路的转接、灯光线路的分线；敞口杂物盒的内部做了分区挡筋，可以将螺丝、端子、扎带等小零件分类存放，避免混放导致取用不便。所有盒体的边缘都做了去毛刺处理，冲压成型后经过折边工序，边缘无锐边，避免装配和检修时划伤操作人员，穿线孔的位置距离盒体底部的高度统一为15mm，保证线缆接入后有足够的弯曲半径，不会因为过度弯折导致线芯断裂。
